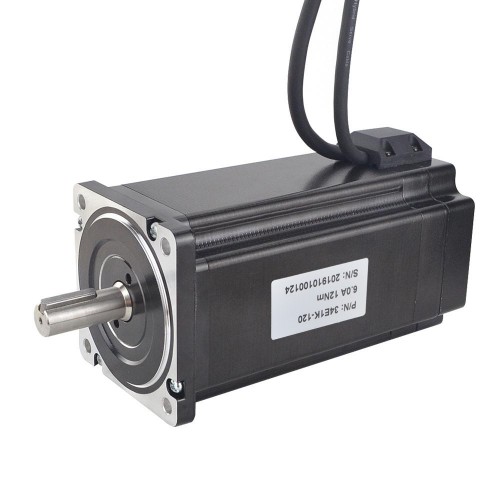

Nema 34 Closed Loop Schrittmotor 34E1K-120 P-Serie 12Nm Encoder 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€127,77
Nema 34 Closed Loop Schrittmotor 34E1K-120 P-Serie 12Nm Encoder 1000CPR
Dieser Closed Loop Schrittmotor der Größe Nema 34 (Modell 34E1K-120) aus der P-Serie verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 12 Nm. Er besitzt zwei Phasen mit einem Nennstrom von 6,0 A pro Phase und einem Phasenwiderstand von 0,72 Ohm. Die Abmessungen betragen 86 x 86 mm bei einer Motorlänge von 150,6 mm. Die Welle hat einen Durchmesser von 14 mm und eine Länge von 37 mm mit einer 25 mm langen Passfedernut. Ein integrierter Encoder mit 1000 CPR ermöglicht eine präzise Positionsrückmeldung.
Elektrische Spezifikation
- Herstellerteilenummer: 34E1K-120
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 12 Nm
- Nennstrom/Phase: 6,0 A
- Phasenwiderstand: 0,72 ohms
- Induktivität: 7,3 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86 mm
- Motorlänge: 150,6 mm
- Wellendurchmesser: Φ14 mm
- Länge der Welle: 37 mm
- Länge der Passfedernut: 25 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 270 mm
- Gewicht: 5,0 kg
Kodiersteuerung(1000 CPR (Counts per Revolution))
- Weiß--GND
- Rot--+5VCC
- Blau--EA-
- Schwarz--EA+
- Grün--EB-
- Gelb--EB+
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Weiß
|
Grün
|
Blau
|
Schwarz
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 1200 |
| Haltemoment (oz.in) | 1700 |
| Induktivität (mH) | 7,3 |
| Leitungslänge (mm) | 270 |
| Motor NEMA Größe | Nema 34 |
| Phasenwiderstand (ohm) | 0,72 |
| Nennstrom (A) | 6,0 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Encoderspezifikation | |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
