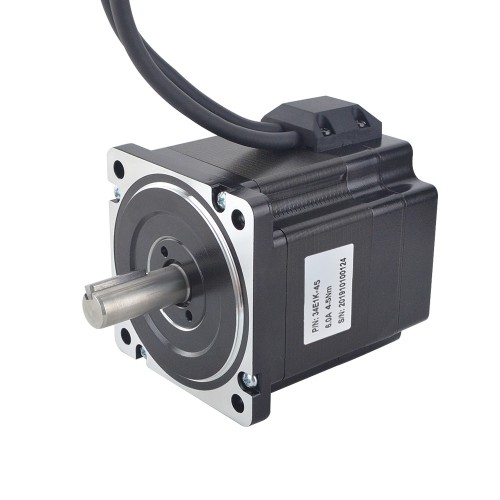

Nema 34 Closed Loop Schrittmotor 34E1K-45 P-Serie 4,5Nm Encoder 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€87,64
Nema 34 Closed Loop Schrittmotor 34E1K-45 P-Serie 4,5Nm Encoder 1000CPR
Dieser Closed-Loop-Schrittmotor der Größe Nema 34 (Modell 34E1K-45) aus der P-Serie besitzt einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 4,5 Nm. Er ist mit zwei Phasen ausgestattet, jede Phase wird mit 6,0 A betrieben bei einem Phasenwiderstand von 0,34 Ohm. Die Abmessungen betragen 86 x 86 mm, die Motorlänge 74 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm und eine Passfedernut von 25 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 34E1K-45
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5 Nm
- Nennstrom/Phase: 6,0 A
- Phasenwiderstand: 0,34 ohms
- Induktivität: 2,4 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86 mm
- Motorlänge: 74 mm
- Wellendurchmesser: Φ14 mm
- Länge der Welle: 37 mm
- Länge der Passfedernut: 25 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 270 mm
- Gewicht: 2,1 kg
Kodiersteuerung(1000 CPR (Counts per Revolution))
- Weiß--GND
- Rot--+5VCC
- Blau--EA-
- Schwarz--EA+
- Grün--EB-
- Gelb--EB+
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Weiß
|
Grün
|
Blau
|
Schwarz
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,38 |
| Induktivität (mH) | 2,4 |
| Leitungslänge (mm) | 270 |
| Motor NEMA Größe | Nema 34 |
| Phasenwiderstand (ohm) | 0,34 |
| Nennstrom (A) | 6,0 |
| Wellendurchmesser (mm) | 14 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Encoderspezifikation | |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
