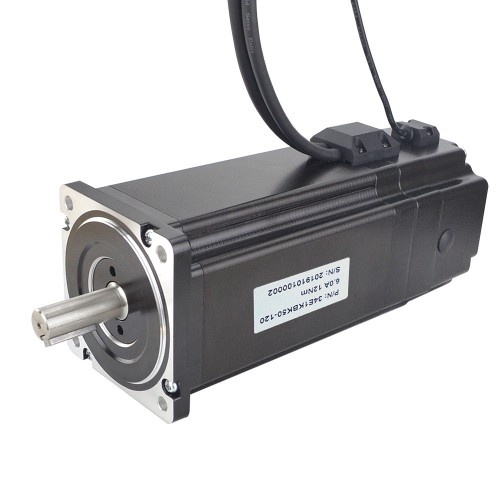

Nema 34 Closed Loop Schrittmotor 34E1KBK50-120 P-Serie 12Nm mit Elektromagnetischer Bremse

Nema 34 Closed Loop Schrittmotor 34E1KBK50-120 P-Serie 12Nm mit Elektromagnetischer Bremse

Dieser Closed-Loop-Schrittmotor der Größe Nema 34 (Modell 34E1KBK50-120) aus der P-Serie ist mit einer elektromagnetischen Bremse ausgestattet. Er hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 12 Nm. Der Motor arbeitet mit zwei Phasen, einem Nennstrom von 6,0 A pro Phase und einem Phasenwiderstand von 0,72 Ohm. Die Bauform beträgt 86 x 86 mm, die Motorlänge 150,6 mm. Der Wellendurchmesser liegt bei 14 mm, die Wellenlänge bei 37 mm mit einer Passfedernut von 25 mm. Die Leitungslänge beträgt 500 mm. Das Gesamtgewicht beträgt 5,0 kg.

Elektrische Spezifikation

• Herstellerteilenummer: 34E1KBK50-120
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 12 Nm
• Nennstrom/Phase: 6,0 A
• Phasenwiderstand: 0,72 ohms
• Induktivität: 7,3 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 86 x 86 mm
• Motorlänge: 150,6 mm
• Wellendurchmesser: Φ14 mm
• Länge der Welle: 37 mm
• Länge der Passfedernut: 25 mm
• Anzahl der Leitungen: 4
• Leitungslänge: 500 mm
• Gewicht: 5,0 kg

Kodiersteuerung(1000 CPR (Counts per Revolution))

• Weiß--GND
• Rot--+5VCC
• Blau--EA-
• Schwarz--EA+
• Grün--EB-
• Gelb--EB+

Bremsanschlüsse

• Rot--24V+
• Rot--24V-
• 5,0Nm

Anschluss
