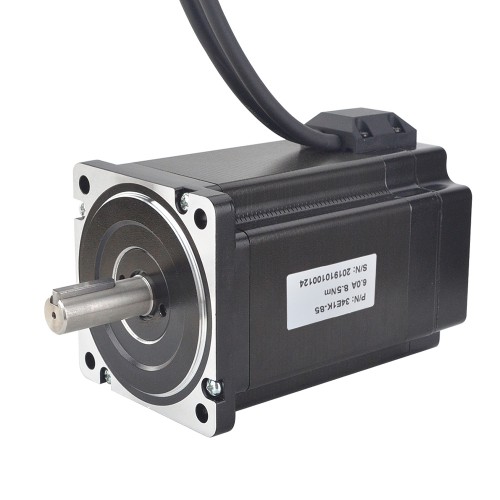

Nema 34 Closed Loop Schrittmotor 34E1K-85 8,5Nm Encoder 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€104,58
Nema 34 Closed Loop Schrittmotor 34E1K-85 8,5Nm Encoder 1000CPR
Dieser Closed-Loop-Schrittmotor der Größe Nema 34 (Modell 34E1K-85) hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 8,5 Nm. Er verfügt über zwei Phasen mit einem Nennstrom von 6,0 A pro Phase und einem Phasenwiderstand von 0,54 Ohm. Die Abmessungen betragen 86 x 86 mm bei einer Motorlänge von 112,3 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm und eine Passfedernut von 25 mm. Ein integrierter Encoder mit 1000 CPR ermöglicht eine genaue Positionsrückmeldung.
Elektrische Spezifikation
- Herstellerteilenummer: 34E1K-85
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 8,5 Nm
- Nennstrom/Phase: 6,0 A
- Phasenwiderstand: 0,54 ohms
- Induktivität: 5,0 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86 mm
- Motorlänge: 112,3 mm
- Wellendurchmesser: Φ14 mm
- Länge der Welle: 37 mm
- Länge der Passfedernut: 25 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 270 mm
- Gewicht: 3,6 kg
Kodiersteuerung(1000 CPR (Counts per Revolution))
- Weiß--GND
- Rot--+5VCC
- Blau--EA-
- Schwarz--EA+
- Grün--EB-
- Gelb--EB+
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Weiß
|
Grün
|
Blau
|
Schwarz
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 850 |
| Haltemoment (oz.in) | 1203,94 |
| Induktivität (mH) | 5,0 |
| Leitungslänge (mm) | 270 |
| Motor NEMA Größe | Nema 34 |
| Phasenwiderstand (ohm) | 0,54 |
| Nennstrom (A) | 6,0 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Encoderspezifikation | |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
