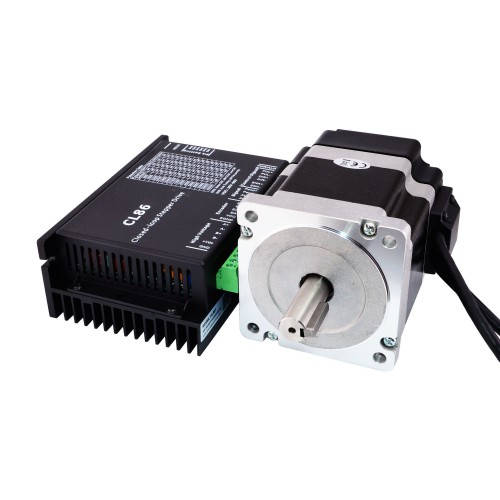

Nema 34 Closed Loop Schrittmotor CNC Kit 1-CL86-34HS31 4,5Nm 1 Achse Closed Loop CNC Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€137,96
Nema 34 Closed Loop Schrittmotor CNC Kit 1-CL86-34HS31 4,5Nm 1 Achse Closed Loop CNC Kit
Dieses CNC-Kit enthält:
- 1 x Closed Loop Schrittmotortreiber 0~8,2A 24~80VDC für Nema 34 Schrittmotor
- 1 x 4,5Nm Nema 34 Closed Loop Schrittmotor mit Encoder 1000CPR
Motorspezifikation
- Herstellerteilenummer: 34HS31-5504D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5Nm
- Nennstrom/Phase: 5,5A
- Stromspannung: 2,2V
- Phasenwiderstand: 0,4ohms
- Induktivität: 3,5mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 80mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 35mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1,2kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Treiberspezifikation
- Closed-Loop-Betrieb – verhindert Schrittverluste und gewährleistet Synchronität
- Erweiterter Betriebsbereich – höheres Drehmoment und höhere Drehzahlen
- Geringere Motorerwärmung und höhere Energieeffizienz
- Kein hoher Drehmomentpuffer erforderlich
- Keine Abstimmung (Tuning) notwendig – stets stabile Leistung
- Schnelle Reaktionszeiten – verzögerungsfreier Betrieb mit minimaler Einschwingzeit
- Hohes Anlaufdrehmoment und starke Steifigkeit bei niedrigen Drehzahlen sowie im Stillstand
- Servo-ähnliche Performance bei deutlich geringeren Kosten
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 80 |
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,3 |
| Induktivität (mH) | 3,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,5 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Elektrische Spezifikation | |
| Ausgangsfrequenz (MHz) | ≤1 |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 24 - 80 |
| Ausgangsstrom (A) | 0 - 8,2 |
| Mikroschritt (Schritte/Umdr.) | 400 - 51200 |
| Max. Impulseingang (kHZ) | 200 |
| Impulsbreite (μs) | 2,5 |
| Encoderspezifikation | |
| Nennspannung (V) | 5 |
| Ausgangsstrom (A) | 55 |
| Auflösung (CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
| Laufgeschwindigkeit (U/min) | ≤5000 |
| Schutzart | IP20 |
| Physikalische Spezifikation | |
| Gewicht (g) | 3500 |
