Nema 34 Closed Loop Schrittmotor Kit 1-OK2D86BH-34HE46 9,0Nm mit Treiber und Kabel
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Kaufen Sie jetzt:€167,70
Nema 34 Closed Loop Schrittmotor Kit 1-OK2D86BH-34HE46 9,0Nm mit Treiber und Kabel

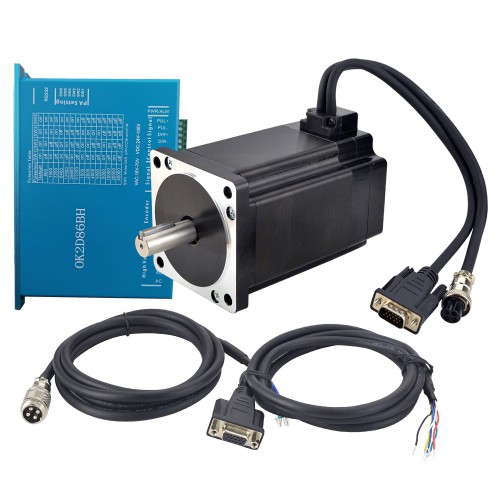

Dieses CNC-Kit enthält:
- 1 x Closed Loop-Schrittmotortreiber 0~6A 24~100VDC OK2D86BH (mit Kühler und Lüfter) für Nema 34-Schrittmotor
- 1 x E-Serie Nema 34 Closed Loop Schrittmotor 9 Nm (1274,76 oz,in) Encoder 1000CPR
- 1 x 1,7 m langes Encoder-Verlängerungskabel für Closed Loop-Schrittmotortreiber
- 1 x RV-4 AWG18 1,7 m langes Motorverlängerungskabel mit GX16-Luftfahrtstecker
Motorspezifikation
- Herstellerteilenummer: 34HE46-6004D-E1000
- Anzahl der Phasen: 2
- Haltemoment: 9,0 Nm
- Nennstrom/Phase: 6,0 A
- Phasenwiderstand: 0,62 ohms± 10%
- Induktivität: 6,3 mH ± 20%(1KHz)
- Bauform: 86 x 86 mm
- Motorlänge: 117 mm
- Wellendurchmesser: Φ14 mm
- Länge der Welle: 37 mm
- Länge der Passfedernut: 25 mm
- Leitungslänge: 300 mm
Encoder Spezifikation
- Betriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000 CPR (Counts per Revolution)
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: Φ8mm
- Ausgangsfrequenz: ≤1MHz
- Drehzahl: ≤5000U/min
Treiberspezifikation
- Modell:OK2D86BH
- Versorgungsspannung:24 bis 100 VDC, 18-70 VAC
- Ausgangsstrom: Bis zu 6,0 A Spitze (lastabhängig)
- Impulseingangsfrequenz: 300 kHz
- Betriebstemperatur:0 bis 60 °C
- Betriebsfeuchtigkeit: 40 bis 90% relative Luftfeuchtigkeit
- Gewicht: ca, 567g
- Abmessungen: 149 x 53x 96 mm,
- Das statische und dynamische Stromverhältnis kann automatisch eingestellt werden
- Das statische und dynamische Stromverhältnis kann automatisch eingestellt werden;
- Einsatz fortschrittlicher Vektor-Regelalgorithmen für Strom, Geschwindigkeit und Position;
Anschluss
|
PIN
|
1
|
2
|
3
|
4
|
|
Farbe
|
Weiß
|
Grün
|
Blau
|
Schwarz
|
|
Motor
|
A+
|
A-
|
B+
|
B-
|
|
PIN
|
2
|
3
|
1
|
13
|
11
|
12
|
|
Farbe
|
Rot
|
Weiß
|
Schwarz
|
Blau
|
Gelb
|
Grün
|
|
Encoder
|
VCC
|
EGND
|
EA+
|
EA-
|
EB+
|
EB-
|
| CNC-Kit-Spezifikation | |
|---|---|
| Anzahl der Achsen | Einzelachse |
| Open-loop/Closed-loop | Closed-loop |
| Motorspezifikation | |
| Haltemoment (Ncm) | 900 |
| Haltemoment (oz.in) | 1274,76 |
| Induktivität (mH) | 6,3 |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,62 |
| Nennstrom (A) | 6,0 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Ausgangsstrom (A) | 55 |
| Ausgangsfrequenz | ≤1MHz |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
| Laufgeschwindigkeit (U/min) | ≤5000U/min |
