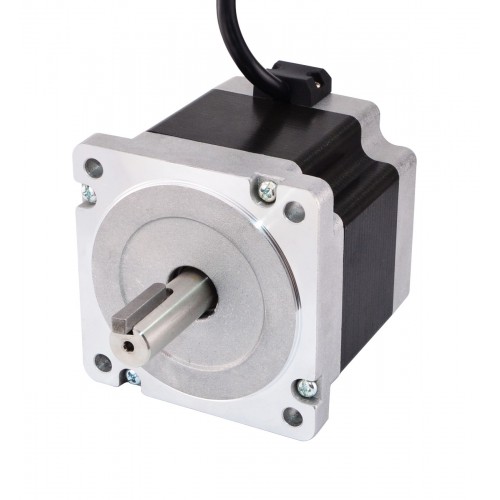

Nema 34 Doppelwellen Schrittmotor 34HS31-5504D 4,5 Nm 2,2 V 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€51,98
Nema 34 Doppelwellen Schrittmotor 34HS31-5504D 4,5 Nm 2,2 V 4 Drähte
Dies ist ein Doppelschaftmotor mit einer 15 mm langen Hinterwelle und einem Wellendurchmesser von 12 mm. An der hinteren Endkappe befinden sich Gewindebohrungen, die zur Befestigung von Bremsen, Encodern oder Handrädern genutzt werden können.
Elektrische Spezifikation
- Herstellerteilenummer: 34HS31-5504D
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5Nm
- Nennstrom/Phase: 5,5A
- Stromspannung: 2,2V
- Phasenwiderstand: 0,4ohms
- Induktivität: 3,5mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86mm
- Motorlänge: 80mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der Passfedernut: 25mm
- Länge der hinteren Welle: 15mm
- Durchmesser der hinteren Welle: 12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,3 |
| Induktivität (mH) | 3,5 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 80 |
| Flanschdurchmesser (mm) | 86x86 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | Passfeder |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 2500 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
