Nema 34 Doppelwellen Schrittmotor 34HS26-2006D 1,8 Grad 4,4 V 2,2Nm 6 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€38,75

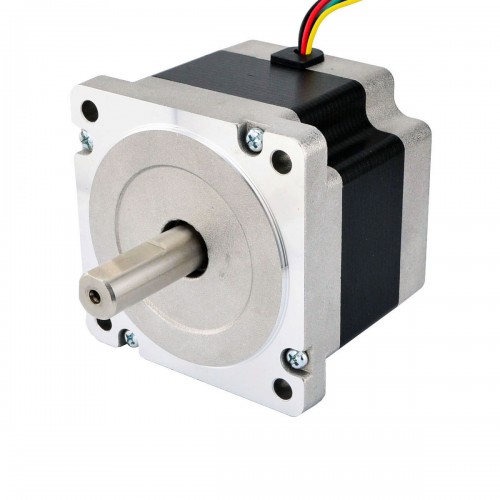

Nema 34 Doppelwellen Schrittmotor 34HS26-2006D 1,8 Grad 4,4 V 2,2Nm 6 Drähte
Dieser unipolare Nema 34 Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 86 x 86 x 66 mm. Er verfügt über sechs Anschlussleitungen, jede Phase wird mit 2,0 A betrieben. Das Haltemoment beträgt 2,2 Nm. Die Hinterwelle eignet sich zur Montage eines Encoders, Handrads oder ähnlicher Komponenten.
Elektrische Spezifikation
- Herstellerteilenummer: 34HS26-2006D
- Motortyp: Unipolarer Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 2,2Nm
- Nennstrom/Phase: 2,0A
- Stromspannung: 4,4V
- Phasenwiderstand: 2,2ohms
- Induktivität: 7,0mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86mm
- Motorlänge: 66mm
- Wellendurchmesser: Φ14mm
- Vordere Wellenlänge: 37mm
- Länge der D-Flachwelle: 25mm
- Länge der hinteren Welle: 34mm
- Anzahl der Leitungen: 6
- Leitungslänge: 300mm
- Gewicht: 1,7kg
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Schwarz
|
Gelb
|
Grün
|
Rot
|
Weiß
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 220 |
| Haltemoment (oz.in) | 312 |
| Induktivität (mH) | 7 |
| Phasenwiderstand (ohm) | 2,2 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 66 |
| Flanschdurchmesser (mm) | 86x86 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Anzahl der Leitungen | 6 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 1700 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
