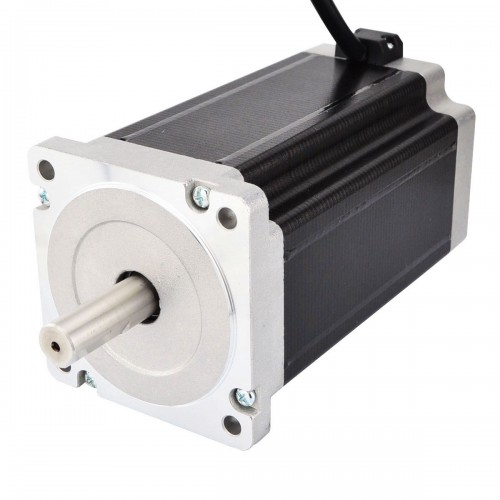

Nema 34 Hohem Drehmoment Schrittmotor 34HS59-5004S 1,8 Grad 13 Nm 5 V 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€95,29
Nema 34 Hohem Drehmoment Schrittmotor 34HS59-5004S 1,8 Grad 13 Nm 5 V 4 Drähte
Dies ist der stärkste Nema 34 CNC-Schrittmotor mit den Abmessungen 86 x 86 x 150 mm, Er verfügt über 4 Drähte, jede Phase zieht 5,0 A und hat ein Haltemoment von 13 Nm.
Elektrische Spezifikation
- Herstellerteilenummer: 34HS59-5004S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 13Nm
- Nennstrom/Phase: 5,0A
- Stromspannung: 5V
- Phasenwiderstand: 1,0ohms
- Induktivität: 11mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86mm
- Motorlänge: 151,5mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der D-Flachwelle: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 5,3kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 1300 |
| Haltemoment (oz.in) | 1841 |
| Induktivität (mH) | 11 |
| Phasenwiderstand (ohm) | 1 |
| Nennstrom (A) | 5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 150 |
| Flanschdurchmesser (mm) | 86x86 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 5000 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
