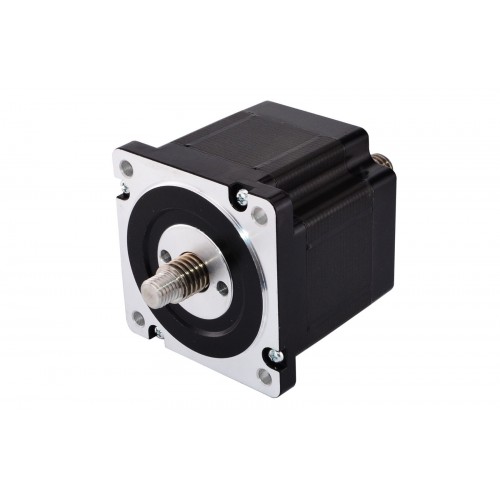

Nema 34 External Linear Schrittmotor 34LS31-3124C-150N Linearhub 6,35mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€229,77
Nema 34 External Linear Schrittmotor 34LS31-3124C-150N Linearhub 6,35mm Hublänge 150mm
This model is almost exactly same as Haydon Kerk 86000 series size 34 non-captive stepper motor linear actuator, The motor part is 79mm body 1,8 degree 3,12A Nema 34 stepper motor, and it works with a 15,88mm (0,625") diameter 150mm (5,9055") length lead screw, the linear travel is 6,35mm (0,25") per revolution,
Elektrische Spezifikation
- Herstellerteilenummer: 34LS31-3124C-150N
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 800N (300pps)
- Nennstrom/Phase: 3,12A
- Phasenwiderstand: 1,6ohms
- Stromspannung: 5V
- Induktivität: 8,8mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 86x 86mm
- Motorlänge: 79mm
- Hublänge: 150mm(5,9055")
- Spindeldurchmesser: Φ15,88mm(0,625")
- Linearhub pro Schritt: 0,03175mm(0,00125" )
- Linearhub pro Umdrehung: 6,35mm(0,25")
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 2300g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
Dieses Modell entspricht in weiten Teilen dem nicht geführten Linearantrieb der Haydon Kerk Serie 86000 in Größe 34. Der Motorteil ist ein Nema 34 Schrittmotor mit einer Gehäuselänge von 79 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 3,12 A. Er arbeitet mit einer Trapezgewindespindel mit einem Durchmesser von 15,88 mm und einer Länge von 150 mm. Der lineare Vorschub beträgt 6,35 mm pro Umdrehung.
Specifica Elettrica
- Codice Articolo del Costruttore: 34LS31-3124C-150N
- Tipo di motore: Non-captive Linearantrieb
- Angolo di passo: 1,8°
- Spinta minima: 800N (300pps)
- Corrente/fase nominale: 3,12A
- Resistenza di fase: 1,6ohms
- Tensione nominale: 5V
- Induttanza: 8,8mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 86x 86mm
- Altezza del motore: 79mm
- Lunghezza della vite di comando: 150mm
- Diametro vite di trasmissione: Φ15,88mm
- Piombo / Passo: 0,03175mm
- Piombo: 6,35mm
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso : 2300g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 8,8 |
| Minimaler Schub (N) | 800 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 1,6 |
| Nennstrom (A) | 3,12 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 78,56 |
| Flanschdurchmesser (mm) | 86x86 |
| Spindeldurchmesser (mm) | 15,88 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 6,35 |
| Linearhub pro Schritt (mm) | 0,03175 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
