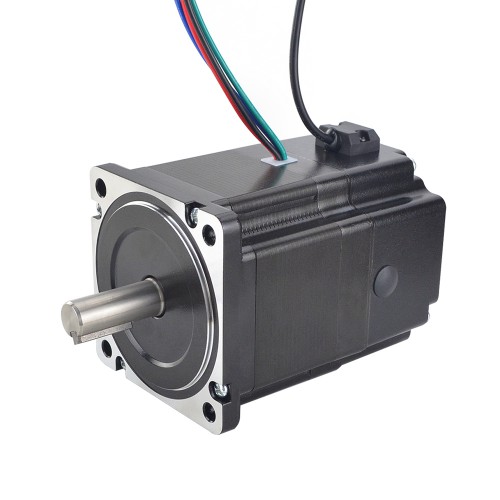

Nema 34 P Serie Schrittmotor 34BK50-45 4,5Nm mit Elektromagnetischer Bremse
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€138,27
Nema 34 P Serie Schrittmotor 34BK50-45 4,5Nm mit Elektromagnetischer Bremse
Elektrische Spezifikation
- Herstellerteilenummer: 34BK50-45
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5 Nm
- Nennstrom/Phase: 6,0 A
- Phasenwiderstand: 0,34 ohms
- Induktivität: 2,4 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86 mm
- Motorlänge: 74 mm
- Wellendurchmesser: Φ14 mm
- Länge der Welle: 37 mm
- Länge der Passfedernut: 25 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500 mm
- Gewicht: 2,1 kg
Bremsanschlüsse
- Rot--24V+
- Rot--24V-
- 5,0Nm
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,38 |
| Induktivität (mH) | 2,4 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,34 |
| Nennstrom (A) | 6,0 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Bremse Spezifikation | |
| Betriebsspannung (mm) | 24 |
| Haftreibmoment (Nm) | 5,0 |
| Haftreibmoment (oz.in) | 708,2 |
