Nema 34 Schrittmotor 34HP44-6004S 1,8 Grad 8,2 Nm 6,0 A 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€66,15
Nema 34 Schrittmotor 34HP44-6004S 1,8 Grad 8,2 Nm 6,0 A 4 Drähte

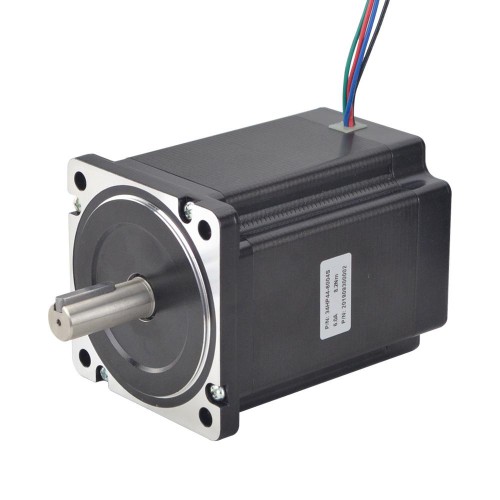

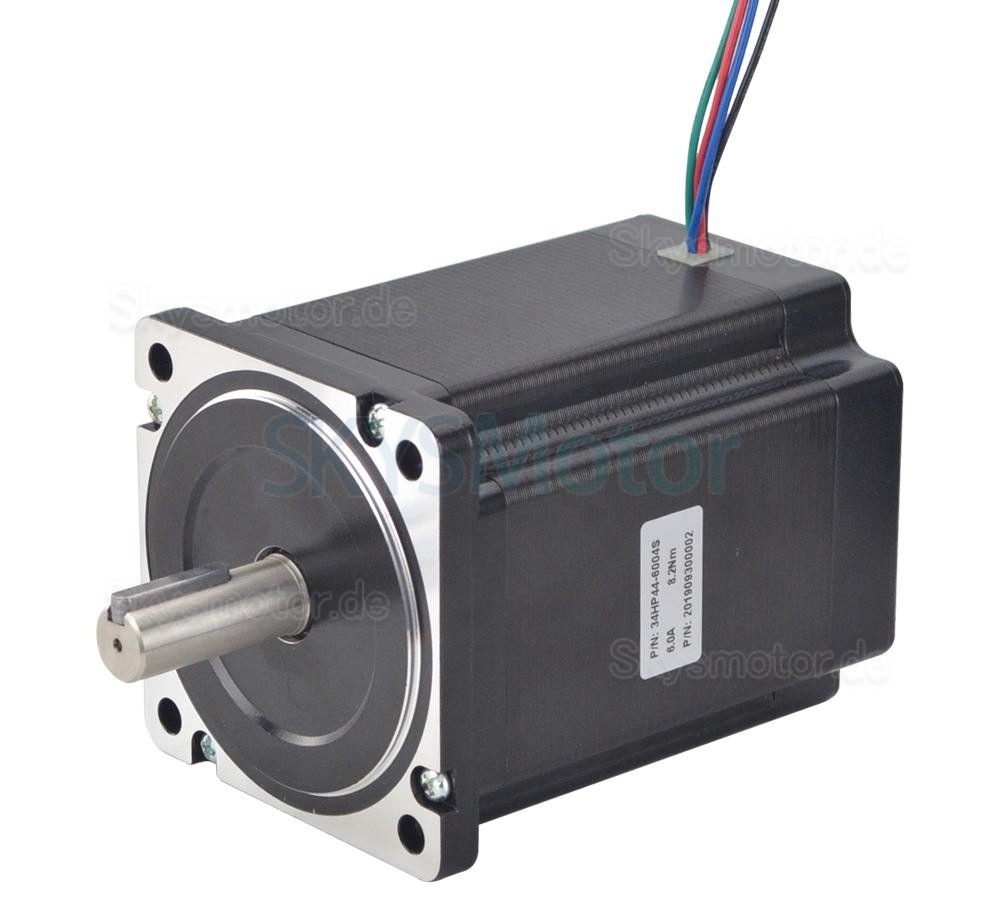

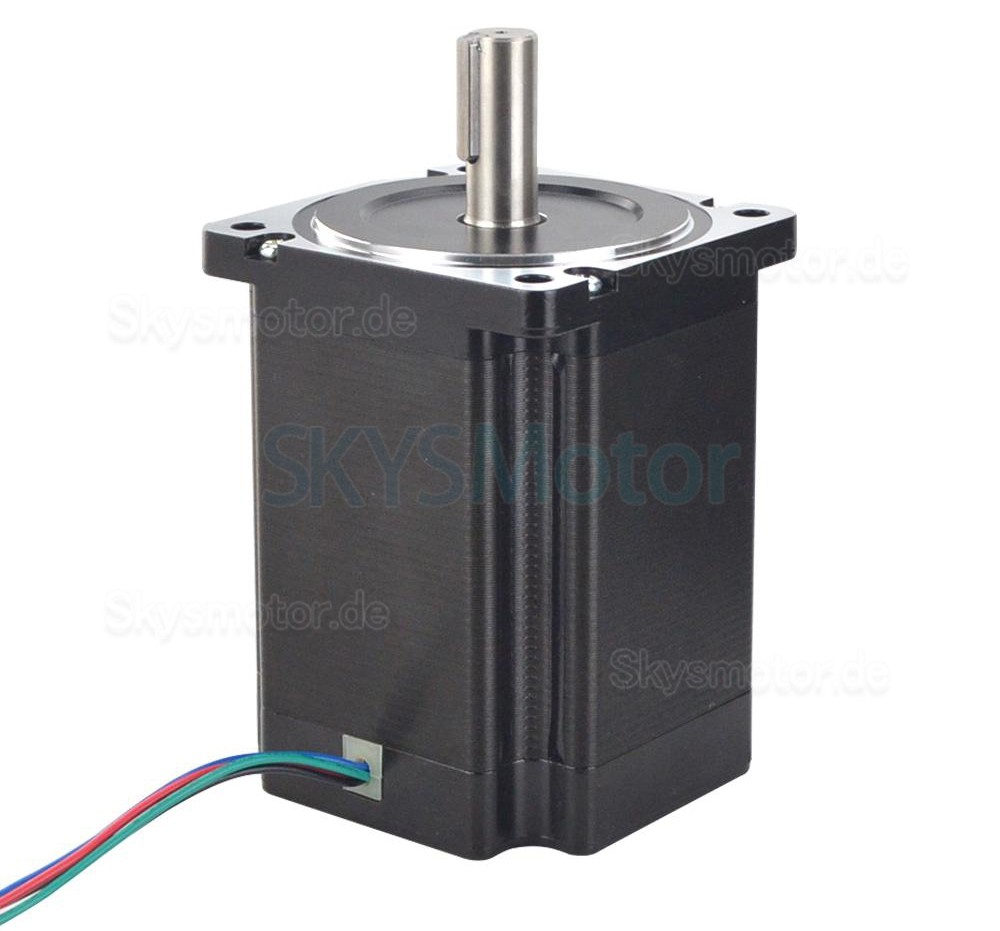

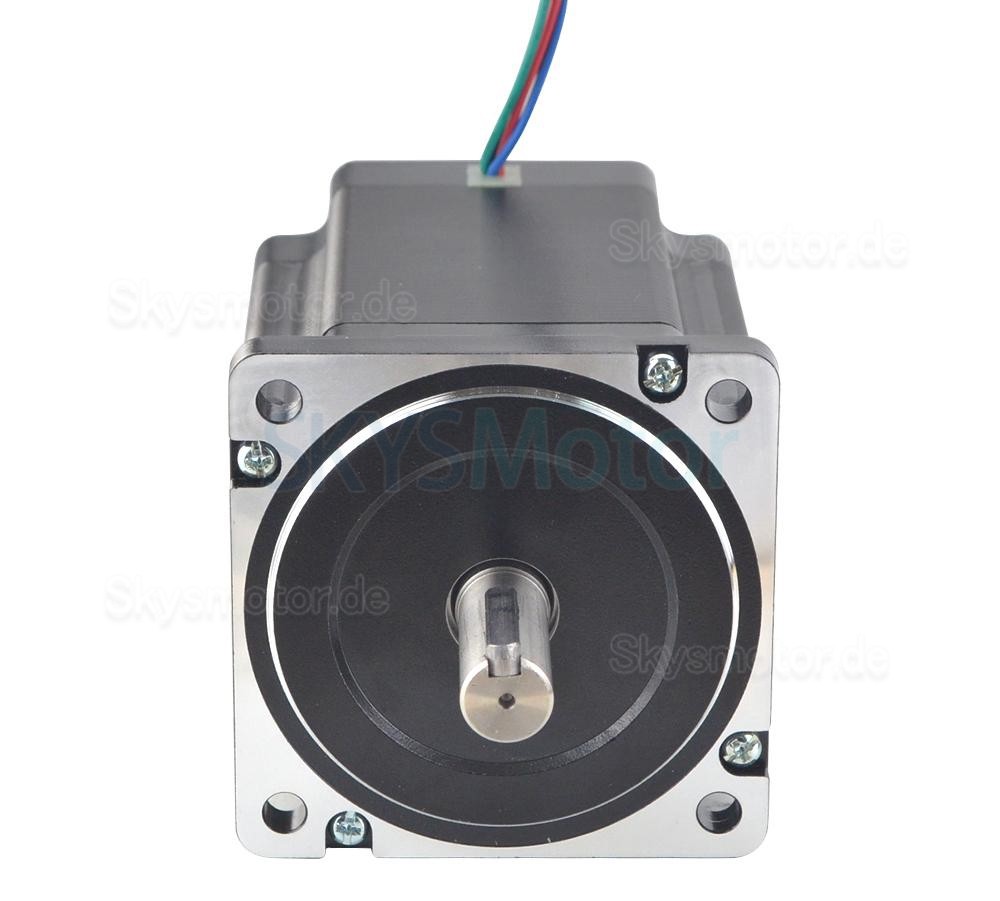

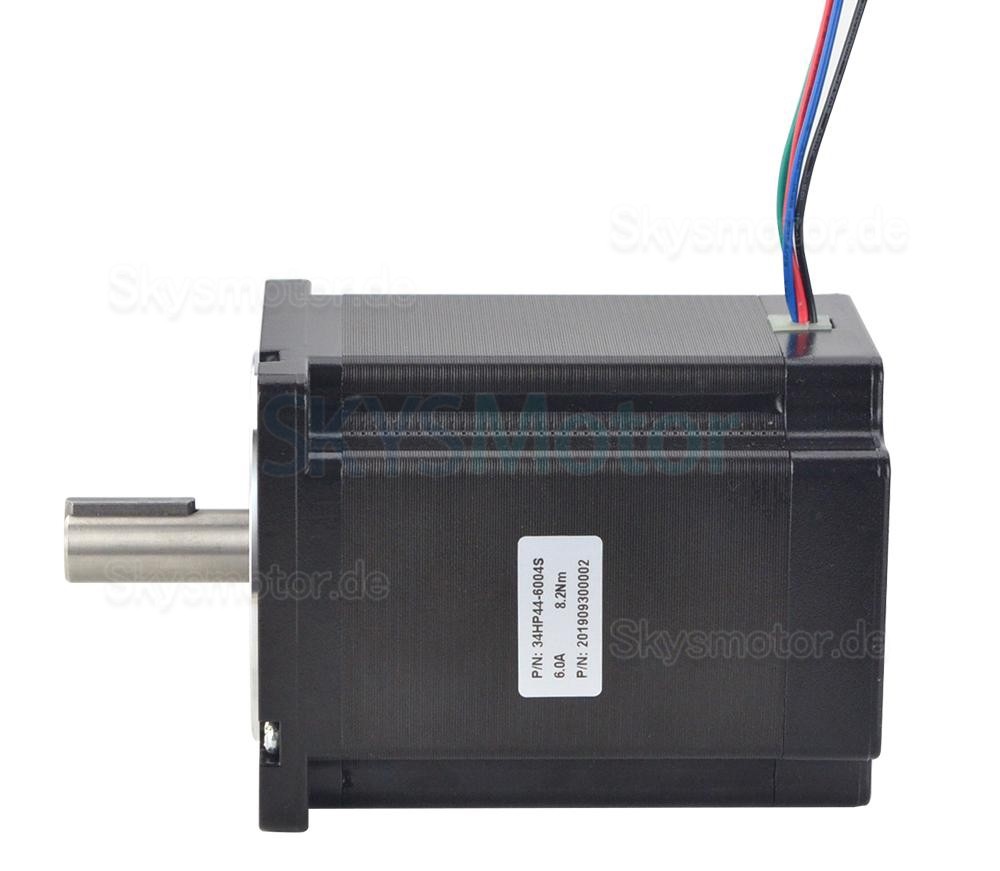

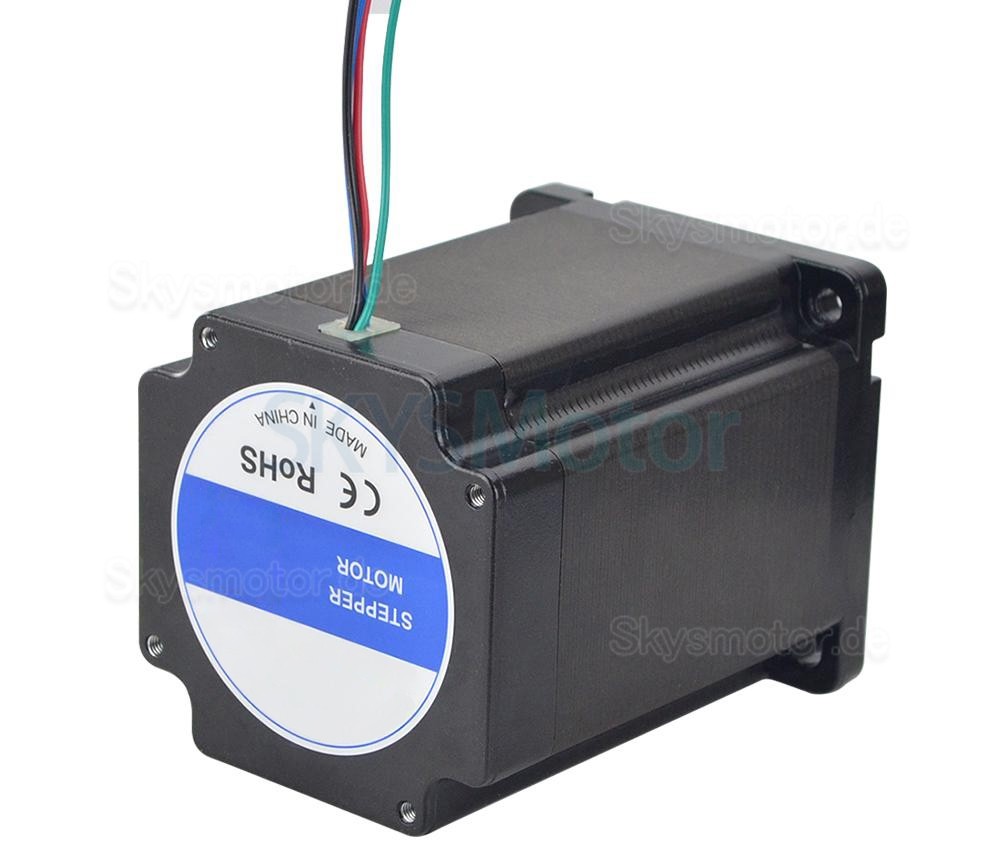

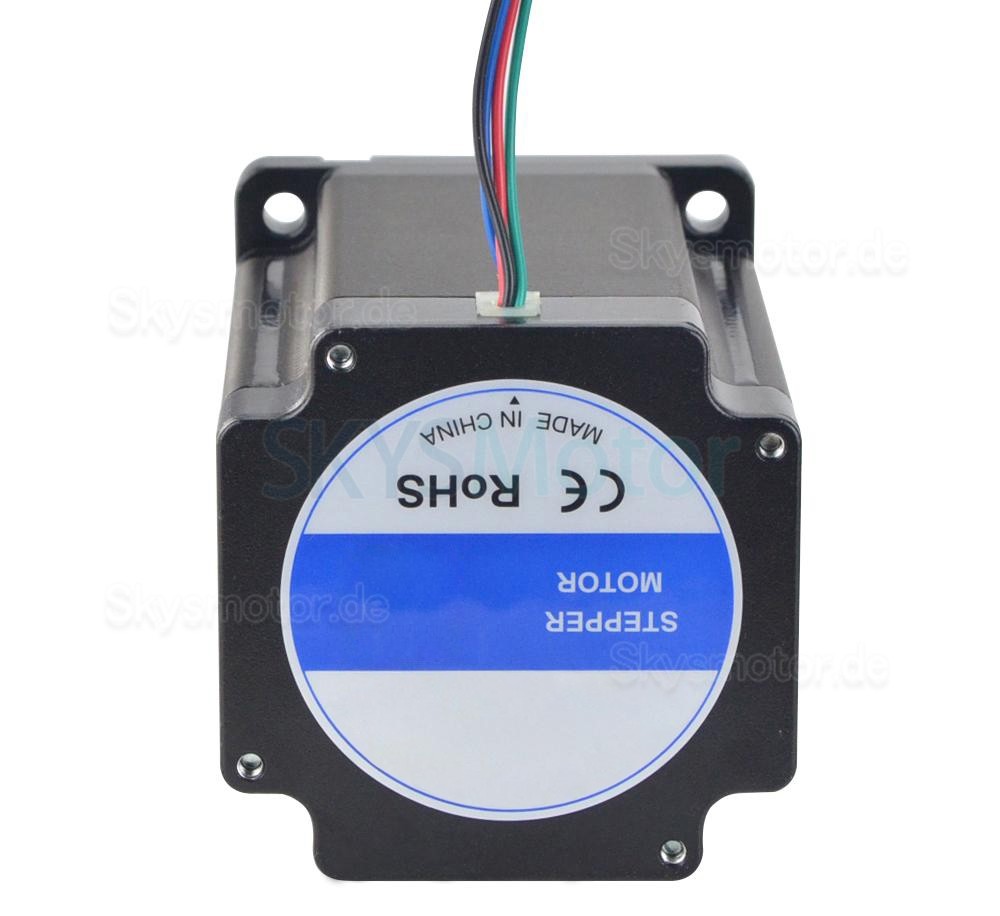

Dieser bipolare Nema 34 Schrittmotor (Modell 34HP44-6004S) hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 8,2 Nm. Der Motor verfügt über vier Anschlussleitungen, jede Phase wird mit 6,0 A betrieben. Der Phasenwiderstand beträgt 0,55 Ohm ± 10 %, die Induktivität 5,0 mH ± 20 % (1 kHz). Die Abmessungen betragen 86 x 86 mm bei einer Motorlänge von 112,3 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm und eine Passfedernut von 25 mm. Die Leitungslänge beträgt 500 mm, das Gewicht liegt bei 3,7 kg.
Elektrische Spezifikation
- Herstellerteilenummer: 34HP44-6004S
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 8,2 Nm
- Nennstrom/Phase: 6,0 A
- Phasenwiderstand: 0,55 ohms± 10%
- Induktivität: 5,0 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86 mm
- Motorlänge: 112,3 mm
- Wellendurchmesser: Φ14 mm
- Länge der Welle: 37 mm
- Länge der Passfedernut: 25 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500 mm
- Gewicht: 3,7 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 820 |
| Haltemoment (oz.in) | 1161,45 |
| Induktivität (mH) | 5,0 |
| Phasenwiderstand (ohm) | 0,55 |
| Nennstrom (A) | 6,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 112,3 |
| Flanschdurchmesser (mm) | 86 x 86 |
| Leitungslänge (mm) | 500 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 3700 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
