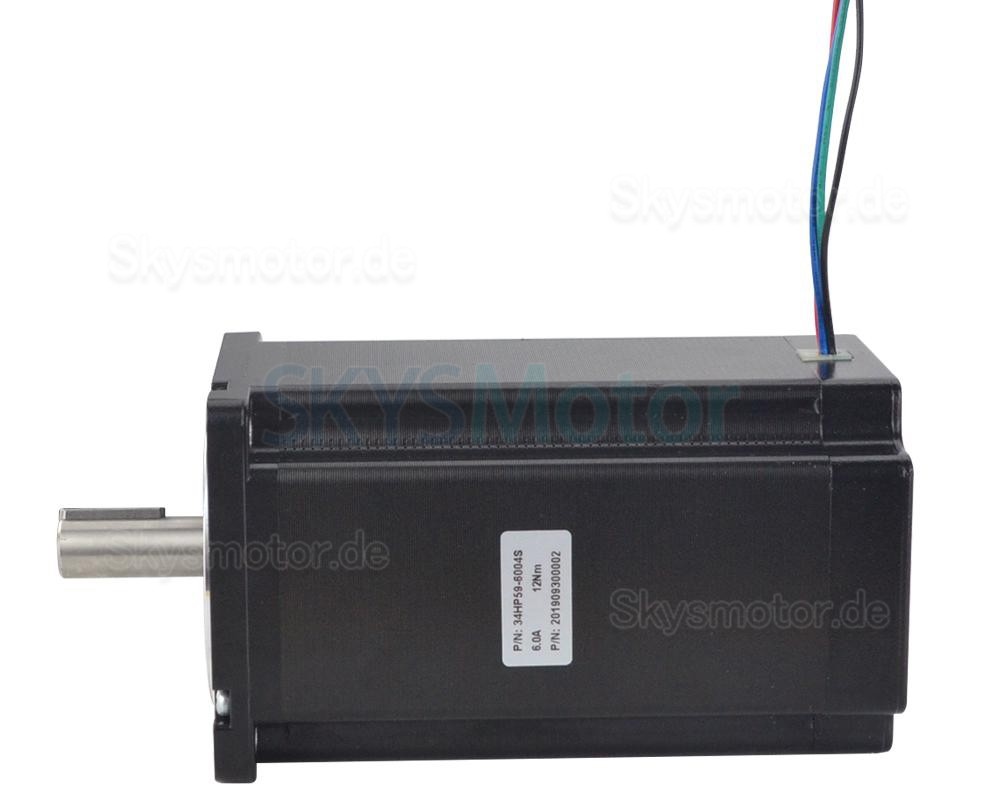

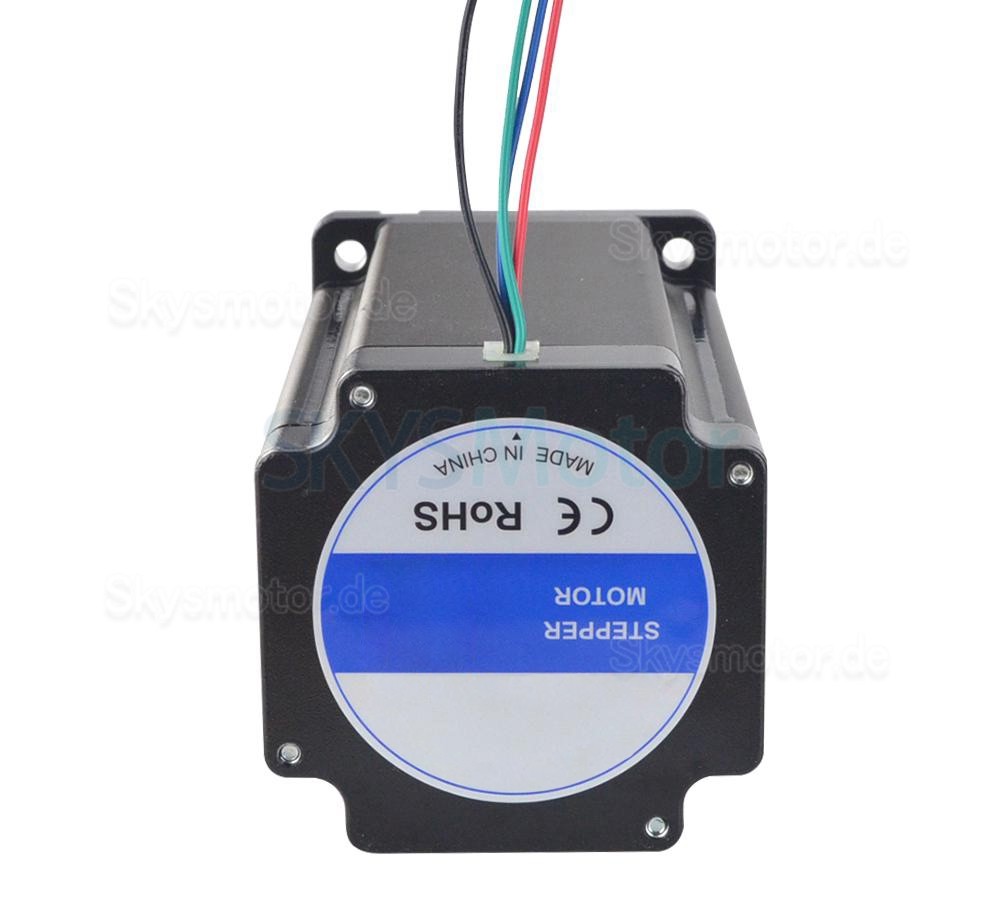

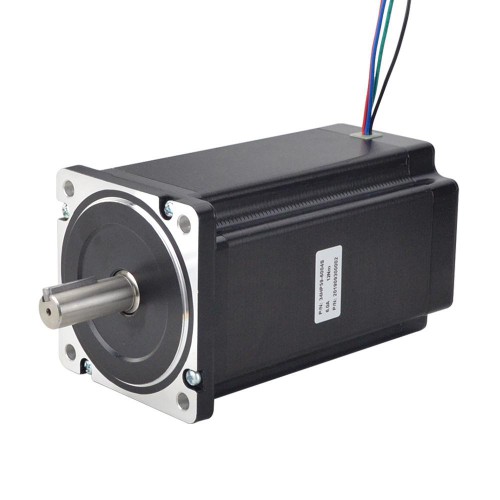

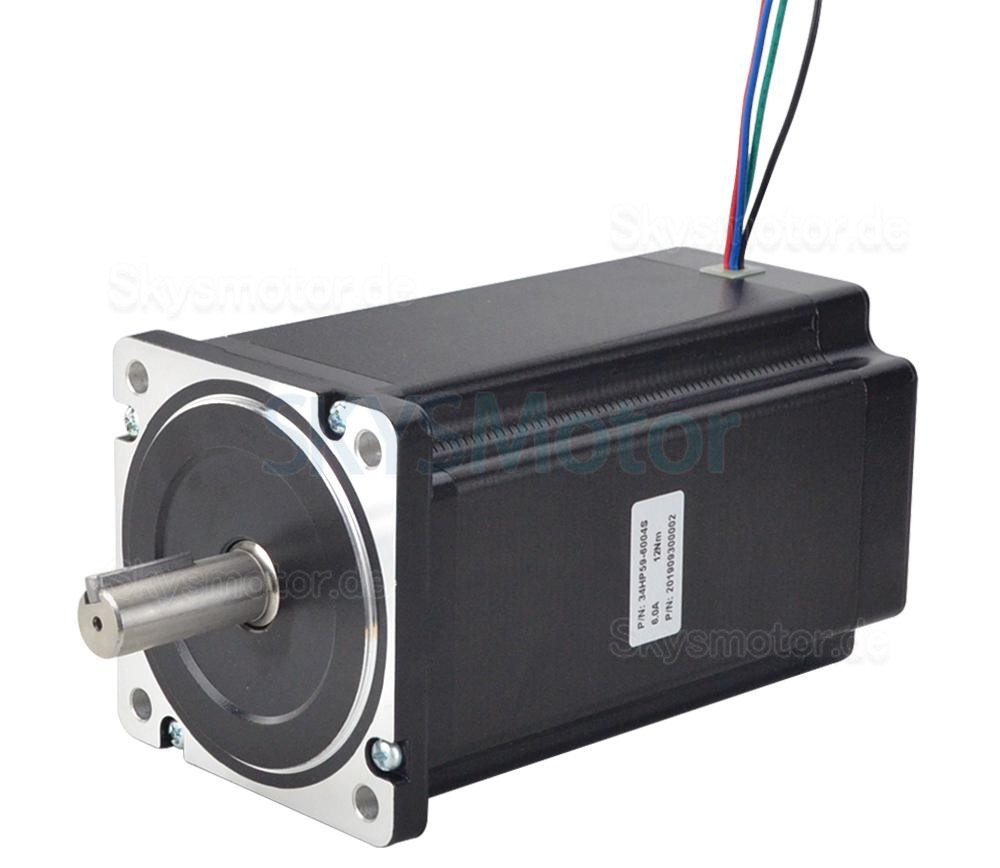

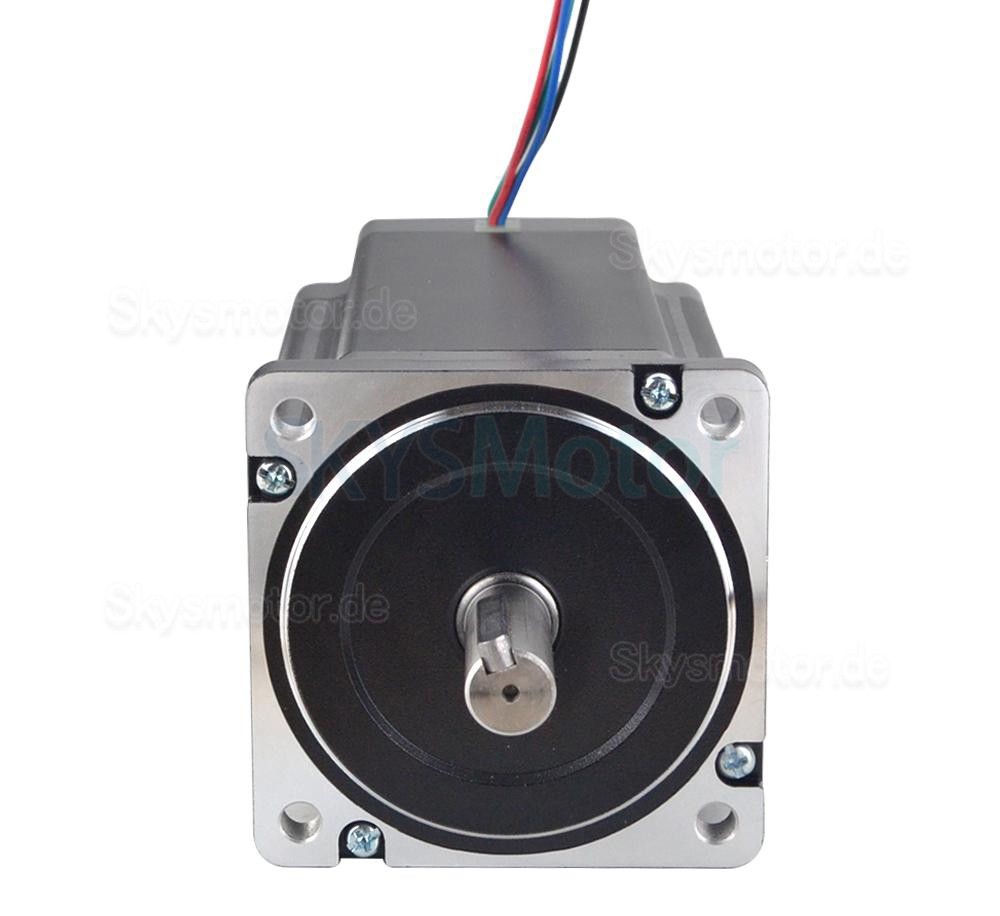

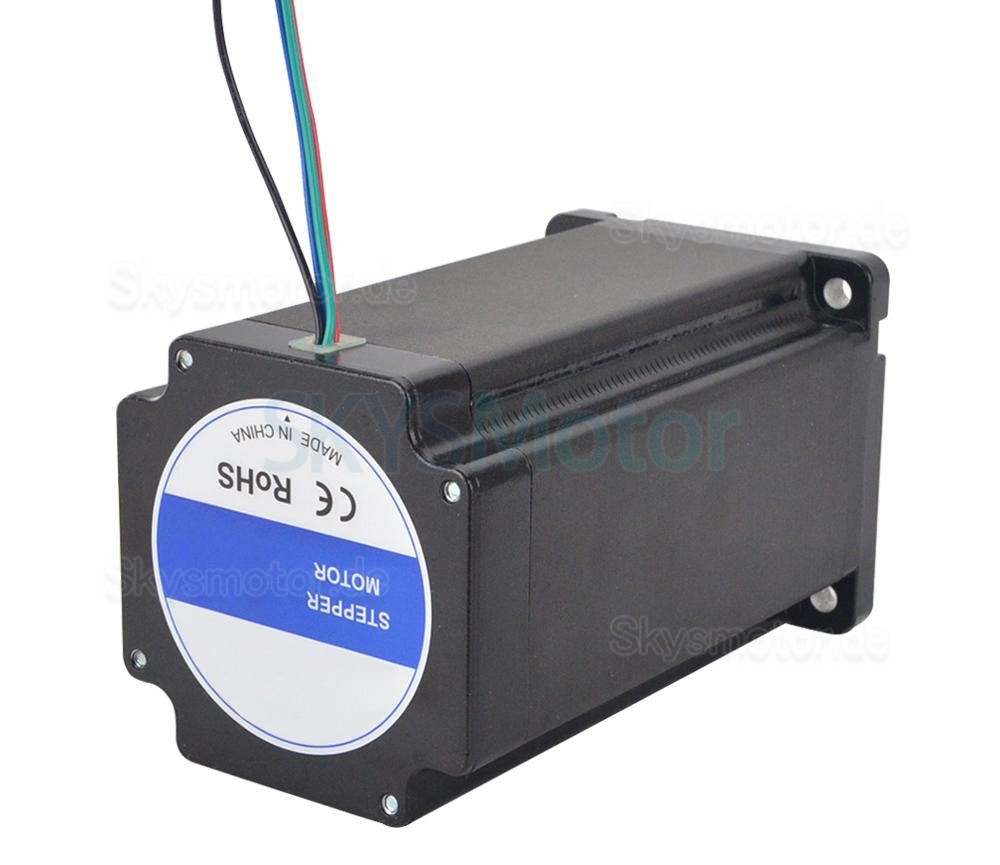

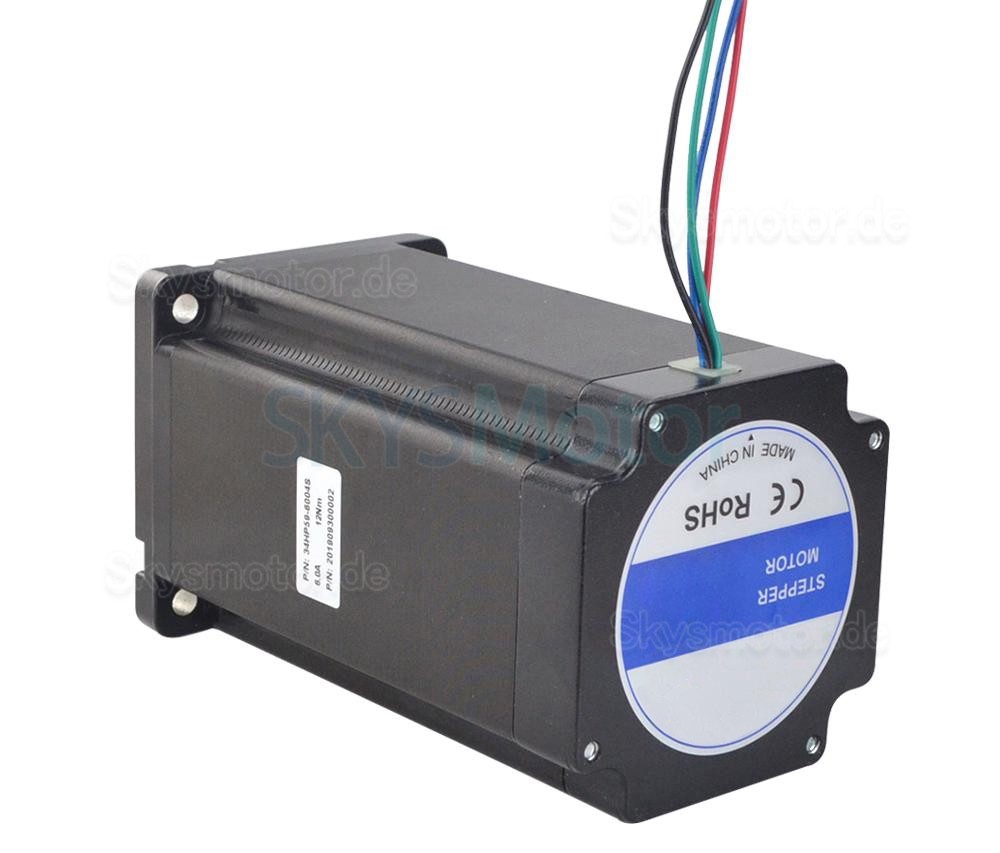

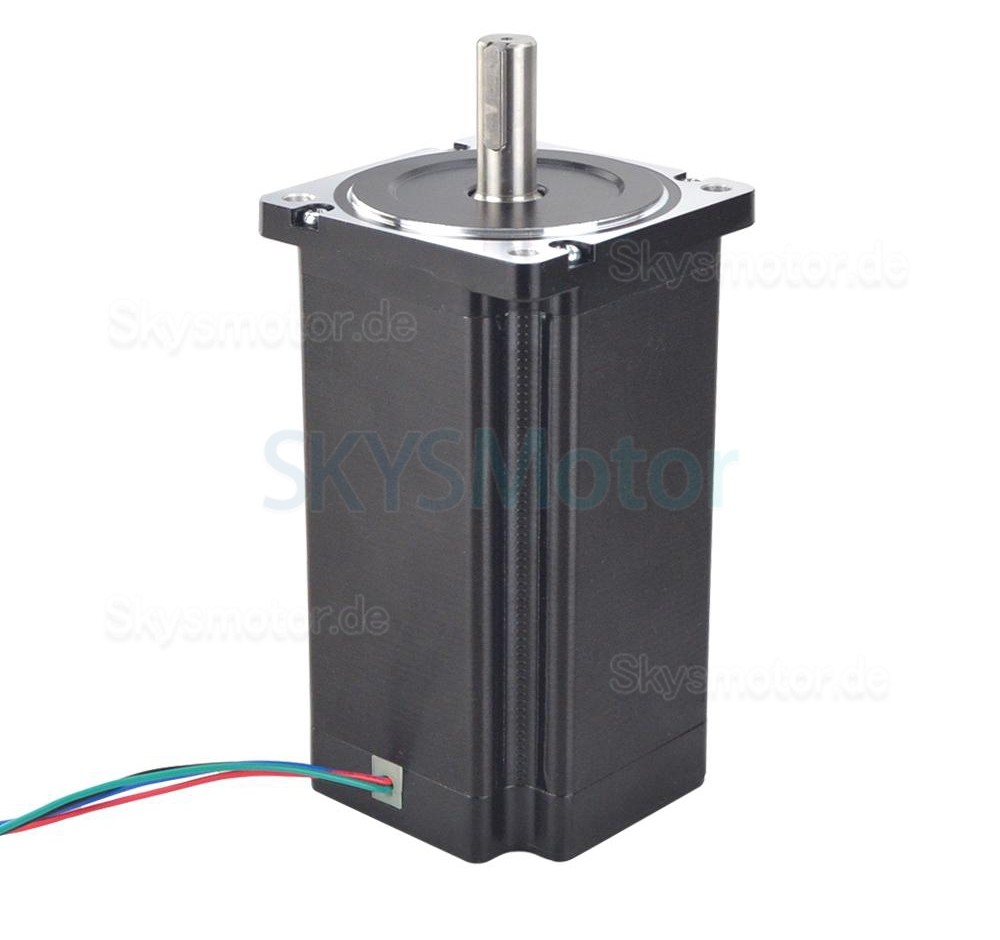

Nema 34 Schrittmotor 34HP59-6004S 1,8 Grad 12 Nm 6,0 A 4 Drähte

Nema 34 Schrittmotor 34HP59-6004S 1,8 Grad 12 Nm 6,0 A 4 Drähte

Dieser bipolare Nema 34 Schrittmotor (Modell 34HP59-6004S) verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 12 Nm. Er hat vier Anschlussleitungen, jede Phase wird mit 6,0 A betrieben. Der Phasenwiderstand beträgt 0,72 Ohm ± 10 %, die Induktivität 6,5 mH ± 20 % (1 kHz). Die Bauform beträgt 86 x 86 mm, die Motorlänge 150,6 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm sowie eine Passfedernut von 25 mm.

Elektrische Spezifikation

• Herstellerteilenummer: 34HP59-6004S
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 12 Nm
• Nennstrom/Phase: 6,0 A
• Phasenwiderstand: 0,72 ohms± 10%
• Induktivität: 6,5 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 86 x 86 mm
• Motorlänge: 150,6 mm
• Wellendurchmesser: Φ14 mm
• Länge der Welle: 37 mm
• Länge der Passfedernut: 25 mm
• Anzahl der Leitungen: 4
• Leitungslänge: 500 mm
• Gewicht: 5,25 kg

Anschluss
