Nema 34 Schrittmotor 34HS38-3008S Unipolar/Bipolar 7,07 Nm 8 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€54,71
Nema 34 Schrittmotor 34HS38-3008S Unipolar/Bipolar 7,07 Nm 8 Drähte

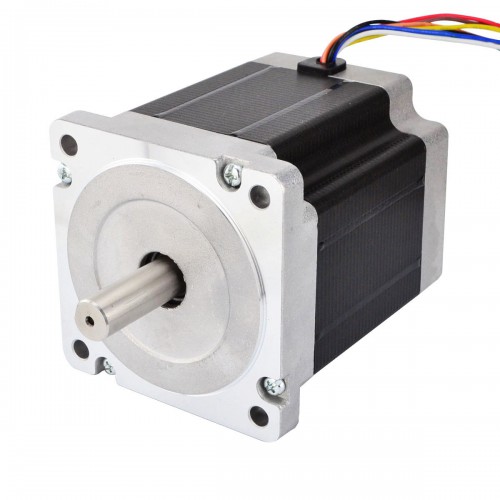

Dieser Nema 34 CNC-Schrittmotor hat die Abmessungen 86 x 86 x 98 mm und verfügt über acht Anschlussdrähte. Er kann unipolar, bipolar (seriell) oder bipolar (parallel) betrieben werden. Das Haltemoment beträgt 5 Nm bei unipolarem Anschluss und 7,07 Nm bei bipolarer Verbindung. Diese Flexibilität ermöglicht die Anpassung an unterschiedliche Anforderungen in der Ansteuerung.
Elektrische Spezifikation
- Herstellerteilenummer: 34HS38-3008S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment (unipolar): 5Nm
- Haltemoment (Bipolar): 7,07Nm
- Nennstrom/Phase (Unipolar): 3,0A
- Nennstrom/Phase (Bipolar Seriell): 2,12A
- Nennstrom/Phase (Unipolar Parallel): 4,24A
- Phasenwiderstand (Unipolar): 1,6ohms
- Phasenwiderstand (Bipolar Seriell): 3,2ohms
- Phasenwiderstand (Bipolar Parallel): 0,8ohms
- Induktivität (Unipolar): 8,0mH ± 20%(1KHz)
- Induktivität (Bipolar Seriell): 32,0mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86mm
- Motorlänge: 98mm
- Wellendurchmesser: Φ12,7mm
- Länge der Welle: 32mm
- Länge der D-Flachwelle: 25mm
- Anzahl der Leitungen: 8
- Leitungslänge: 500mm
- Gewicht: 3,2kg
Anschluss
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Blau
|
Schwarz
|
Weiß
|
Orange
|
Rot
|
Grün
|
Gelb
|
Braun
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar/Unipolar |
| Haltemoment (Ncm) | 707 |
| Haltemoment (oz.in) | 1001 |
| Induktivität (mH) | 8 |
| Phasenwiderstand (ohm) | 0,8 |
| Nennstrom (A) | 4,24 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 98 |
| Flanschdurchmesser (mm) | 86x86 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 12,7 |
| Länge der Welle (mm) | 32 |
| Anzahl der Leitungen | 8 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 3130 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
