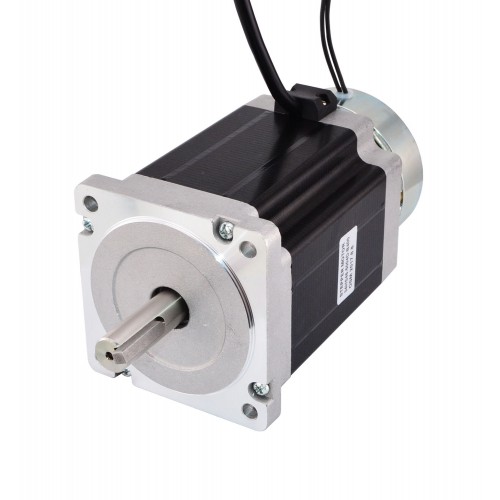

Nema 34 Schrittmotor 34HS46-5004D-B400 8,5Nm mit Bremse (Reibmoment 4,0Nm)
-
Handbücher und Dokumentation:
Motordatenblatt:
Bremsendatenblatt:
Kaufen Sie jetzt:€154,35
Nema 34 Schrittmotor 34HS46-5004D-B400 8,5Nm mit Bremse (Reibmoment 4,0Nm)
Motorspezifikation
- Herstellerteilenummer: 34HS46-5004D-B400
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 8,5Nm
- Nennstrom/Phase: 5A
- Stromspannung: 5V
- Phasenwiderstand: 1ohms
- Induktivität: 11mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 114mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 3,6kg
Bremsenspezifikation
- Haftreibungsmoment: 4Nm
- Trägheitsmoment: 23x10-6 kg,cm2
- Stromspannung: 24V
- Leistung: 13W
- Wärmebeständigkeitsklasse: F
- Max, Drehzahl:5000 U/min
- Gewicht: 0,8kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 114 |
| Haltemoment (Ncm) | 850 |
| Haltemoment (oz.in) | 1203,7 |
| Induktivität (mH) | 11 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1 |
| Nennstrom (A) | 5 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Bremse Spezifikation | |
| Hitzebeständigkeitsklasse | F |
| Max. Geschwindigkeit (U/min) | 5000 |
| Trägheitsmoment (kg·cm²) | 23x10-6 |
| Leistung (W) | 13 |
| Haftreibmoment (Nm) | 4 |
| Haftreibmoment (oz.in) | 566 |
| Betriebsspannung (mm) | 24 |
