Nema 34 Schrittmotor + Schrittmotorsteuerung Kit 1-DM2282S-34HS59 12,0Nm 1-Achsen CNC-Kit

Nema 34 Schrittmotor + Schrittmotorsteuerung Kit 1-DM2282S-34HS59 12,0Nm 1-Achsen CNC-Kit

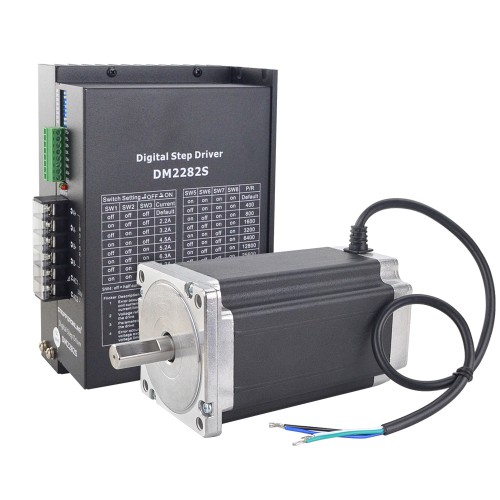

Dieses CNC-Kit enthält:

• 1 x Digitaler Schrittmotortreiber, RMS-Strom, max, 8,2 A, 80–240 V AC
• 1 x Nema 34 CNC-Schrittmotor 12,0 Nm 86 x 86 x 150,5 mm 4 Drähte

Motorspezifikation

• Herstellerteilenummer: 34HS59-5204S
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel: 1,8 Grad
• Haltemoment: 12,0 Nm
• Nennstrom/Phase: 5,2 A
• Phasenwiderstand: 0,80 ohms± 10%
• Induktivität: 8,0 mH ± 20%(1KHz)
• Bauform: 86 x 86 mm
• Motorlänge: 150,5 mm
• Wellendurchmesser: Φ14 mm
• Länge der Welle: 34 mm
• Länge der D-Flachwelle: 25 mm
• Anzahl der Leitungen: 4
• Leitungslänge: 500 mm
• Gewicht: 5,4 kg

Anschluss

Treiberspezifikation

• Automatische Parametrierung und integrierter Motor-Selbsttest
• Integriertes Multi-Stepping – geringer Geräuschpegel, niedrige Wärmeentwicklung, gleichmäßige Bewegung
• Drehmomentkompensation bei hohen Drehzahlen
• Stromregelungstechnologie mit variabler Stromstärke, hohe Stromeffizienz
• Beschleunigen und Verzögern Sie die Steuerung im Inneren, Deutliche Verbesserung der Laufruhe beim Starten oder Stoppen des Motors
• Unterstützt sowohl PUL/DIR- als auch CW/CCW-Steuermodi
• Positionsspeicherung des Motors
• Optisch isolierte Eingänge, kompatibel mit 5 V oder 24 V Steuerspannung
• Benutzerdefinierte Mikroschritte
• Mikroschrittauflösungen und Ausgangsstrom programmierbar
• Schutzfunktionen gegen Überstrom, Überspannung und Unterspannung
• Automatische Signalerkennung und flexible Auswahl des Flankensteuerungsmodus
• Grünes Licht signalisiert Betriebszustand, rotes Licht zeigt Schutzmodus oder Offline-Zustand an
