Nema 34 Schrittmotor + Schrittmotorsteuerung Kit 1-DM860S-34HS31 4,5Nm 1-Achsen CNC-Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€94,37
Nema 34 Schrittmotor + Schrittmotorsteuerung Kit 1-DM860S-34HS31 4,5Nm 1-Achsen CNC-Kit

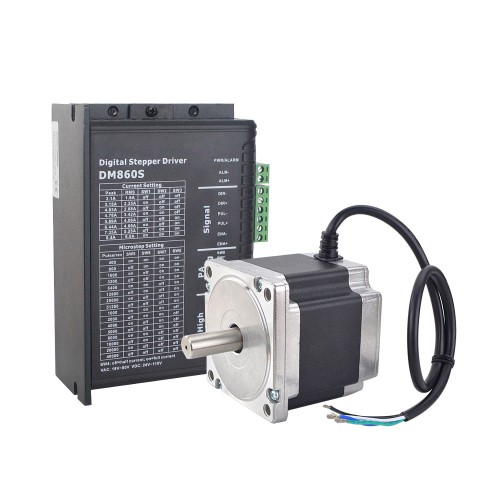

Dieses CNC-Kit enthält:
- 1 x Digitaler Schrittmotortreiber RMS-Strom Max 6A 24-110VDC / 18-80VAC Basisversion
- 1 x Nema 34 CNC-Schrittmotor 4,5 Nm 86 x 86 x 79,5 mm 4 Drähte
Motorspezifikation
- Herstellerteilenummer: 34HS31-5204S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5 Nm
- Nennstrom/Phase: 5,2 A
- Phasenwiderstand: 0,42 ohms± 10%
- Induktivität: 3,0 mH ± 20%(1KHz)
- Bauform: 86 x 86 mm
- Motorlänge: 79,5 mm
- Wellendurchmesser: Φ14 mm
- Länge der Welle: 34 mm
- Länge der D-Flachwelle: 25 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500 mm
- Gewicht: 2,5 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Blau
|
Weiß
|
Grün
|
Treiberspezifikation
- Automatische Parametrierung und integrierter Motor-Selbsttest
- Integriertes Multi-Stepping – geringer Geräuschpegel, niedrige Wärmeentwicklung, gleichmäßige Bewegung
- Drehmomentkompensation bei hohen Drehzahlen
- Stromregelungstechnologie mit variabler Stromstärke, hohe Stromeffizienz
- Beschleunigen und Verzögern Sie die Steuerung im Inneren, Deutliche Verbesserung der Laufruhe beim Starten oder Stoppen des Motors
- Unterstützt sowohl PUL/DIR- als auch CW/CCW-Steuermodi
- Positionsspeicherung des Motors
- Optisch isolierter Eingang und kompatibel mit 5 V ~ 24 V
- Benutzerdefinierte Mikroschritte
- Mikroschrittauflösungen und Ausgangsstrom programmierbar
- Over current, over voltage and undervoltage protection
- Grünes Licht signalisiert Betriebszustand, rotes Licht zeigt Schutzmodus oder Offline-Zustand an
| CNC-Kit-Spezifikation | |
|---|---|
| Open-loop/Closed-loop | Open-loop |
| Motorspezifikation | |
| Motorlänge (mm) | 79,5 |
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,38 |
| Induktivität (mH) | 3,0 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,42 |
| Nennstrom (A) | 5,2 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 34 |
| Schrittmotortreiber-Spezifikation | |
| Max. Impulseingang (kHZ) | 200 |
| Mikroschritt (Schritte/Umdr.) | 400-40000 |
| Ausgangsstrom (A) | 1,5-6,0 |
| Eingangsspannung (V) | 18-80VAC |
| Physikalische Spezifikation | |
| Gewicht (g) | 3200 |
