Nema 34 Schrittmotor mit Steuerungs-Set 4,5Nm 1-MA860H-34HS31 1 Achsen CNC Controller Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€91,65

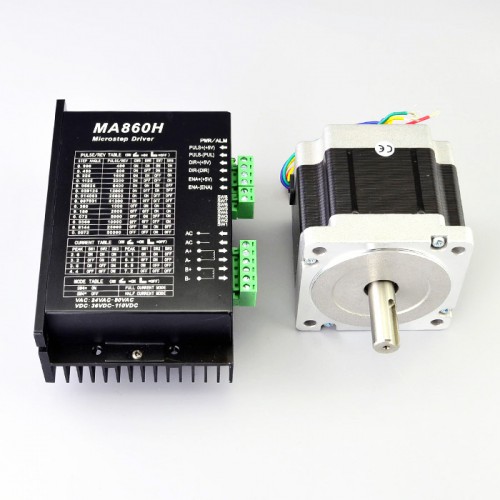

Nema 34 Schrittmotor mit Steuerungs-Set 4,5Nm 1-MA860H-34HS31 1 Achsen CNC Controller Kit
Dieses CNC-Kit enthält:
- 1 x Schrittmotortreiber 2,4–7,2 A, max, 80 VAC oder 110 VDC MA860H
- 1 x Nema 34 CNC-Schrittmotor 4,5 Nm (637 oz,in) 5,5 A 86 x 86 x 80 mm Keilwellenwelle
Motorspezifikation
- Herstellerteilenummer: 34HS31-5504S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5Nm
- Nennstrom/Phase: 5,5A
- Stromspannung: 2,2V
- Phasenwiderstand: 0,4ohms
- Induktivität: 3,5mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 80mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 35mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1,2kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Treiberspezifikation
- Versorgungsspannung bis zu 80 V AC oder +110 V DC
- Ausgangsstrom bis zu 7,2 A
- Selbsteinstellende Technologie
- Rein sinusförmige Stromregelung
- Impulseingangsfrequenz bis zu 300 kHz
- TTL-kompatibler und optisch isolierter Eingang
- Automatische Stromabsenkung im Leerlauf
- 16 wählbare Auflösungen (dezimal und binär), bis zu 51.200 Schritte/Umdrehung
- Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
- Kurzschluss-, Überspannungs-, Überstrom- und Kurzschlussschutz
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 80 |
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,3 |
| Induktivität (mH) | 3,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,5 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 35 |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 36 - 110VDC / 24 - 80VAC |
| Ausgangsstrom (A) | 2,6 - 7,2 |
| Mikroschritt (Schritte/Umdr.) | 400 - 51200 |
| Max. Impulseingang (kHZ) | 300 |
| Impulsbreite (μs) | 1,5 |
| Physikalische Spezifikation | |
| Gewicht (g) | 3100 |
