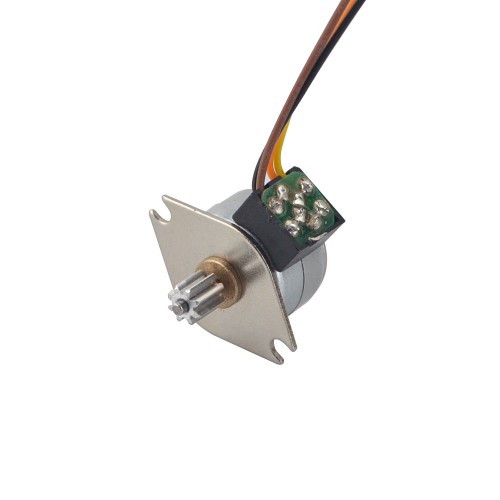

Φ15x12mm Permanentmagnet Schrittmotor 15PM20L02 18 Grad 3,43 mN.m 0,4 A 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€5,56
Φ15x12mm Permanentmagnet Schrittmotor 15PM20L02 18 Grad 3,43 mN,m 0,4 A 4 Drähte
Elektrische Spezifikation
- Herstellerteilenummer: 15PM20L02
- Motortyp: PM-Schrittmotor
- Phasen: 2
- Schrittwinkel: 18 deg
- Nennstrom/Phase: 0,4 A
- Haltemoment: 3,43 mN.m
- Rastmoment: 0,98 mN.m
- Phasenwiderstand: 30,5 ± 7% ohms(20 ℃)
- Induktivität: 6 mH ± 20%(1KHz)
- Rotorträgheitsmoment: Weniger als 1,0 g.cm2
- Lebensdauer: 3000h MIN(20 ℃,500 pps)
Physikalische Spezifikation
- Bauform: Φ15 mm
- Motorlänge: 12 mm
- Wellendurchmesser: Φ1,5 mm
- Länge der Welle: 8 mm
- Anzahl der Leitungen: 4 mit Stecker Molex 51021 1.25
- Leitungslänge: 90 mm
- Gewicht: 10,3 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Braun
|
Orange
|
Gelb
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 0,486 |
| Induktivität (mH) | 6 |
| Phasenwiderstand (ohm) | 30,5 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 18 |
| Anzahl der Phasen | 2 |
| Rastmoment (mN.m) | 0,98 |
| Rastmoment (oz.in) | 0,139 |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | Φ15 |
| Leitungslänge (mm) | 90 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | Φ1,5 |
| Länge der Welle (mm) | 8 |
