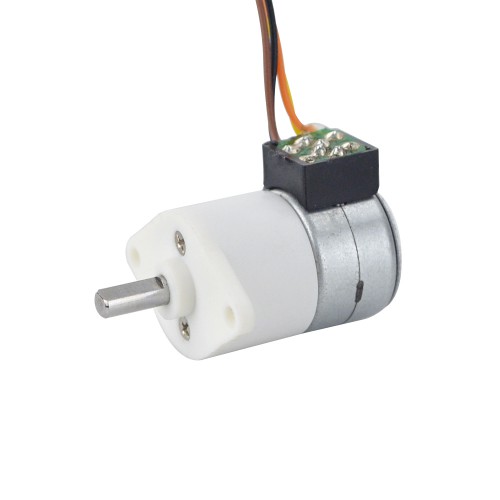

Φ15x22,5mm PM Getriebe Schrittmoto 15PM20L02-SG100 100:1 Stirnradgetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€10,68
Φ15x22,5mm PM Getriebe Schrittmoto 15PM20L02-SG100 100:1 Stirnradgetriebe
Elektrische Spezifikation
- Herstellerteilenummer: 15PM20L02-SG100
- Motortyp: PM-Schrittmotor
- Phasen: 2
- Schrittwinkel: 0,18 deg
- Nennstrom/Phase: 0,5 A
- Haltemoment: 14,7 Ncm
- Phasenwiderstand: 10 ± 7% ohms(25 ℃)
- Induktivität: 2,25 mH ± 20%
Physikalische Spezifikation
- Bauform: Φ15 mm
- Motorlänge: 22,5 mm
- Getriebelänge: 11,5 mm
- Wellendurchmesser: Φ3 mm
- Länge der Welle: 9 mm
- Länge der D-Flachwelle: 6,5 mm
- Getriebeart: stirnradgetriebe
- Übersetzungsverhältnis: 100
- Anzahl der Leitungen: 4 mit Stecker Molex 4Y
- Leitungslänge: 110 mm
- Gewicht: 14,4 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Braun
|
Orange
|
Gelb
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 20,821 |
| Induktivität (mH) | 2,25 |
| Phasenwiderstand (ohm) | 10 |
| Nennstrom (A) | 0,5 |
| Schrittwinkel (°) | 0,18 |
| Anzahl der Phasen | 2 |
| Haltemoment (mNcm) | 147 |
| Getriebespezifikation | |
| Untersetzung | 100 |
| Getriebelänge (mm) | 11,5 |
| Getriebeart | Stirnradgetriebe |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 22,5 |
| Flanschdurchmesser (mm) | Φ15 |
| Leitungslänge (mm) | 110 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | Φ3 |
| Länge der Welle (mm) | 9 |
