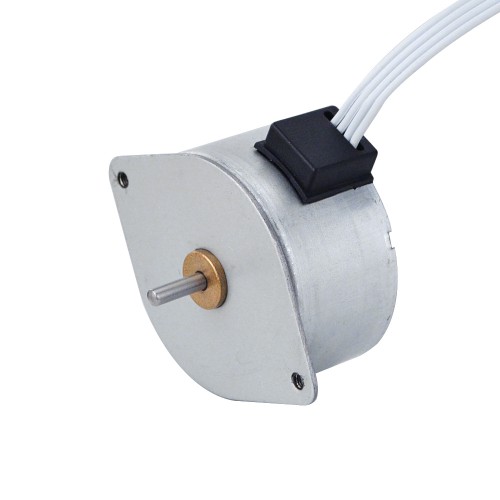

Φ42x23,5mm Permanentmagnet Schrittmotor 42PM48L01 7,5 Grad 68,6mN.m 0,6A 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€10,68
Φ42x23,5mm Permanentmagnet Schrittmotor 42PM48L01 7,5 Grad 68,6mN,m 0,6A 4 Drähte
Dieser PM-Schrittmotor hat einen Durchmesser von 42 mm und eine Motoreinheit mit 23,5 mm Länge. Der Schrittwinkel beträgt 7,5 Grad. Der Motor arbeitet mit 0,6 A pro Phase, besitzt einen Phasenwiderstand von 5,8 Ohm sowie ein Haltemoment von 68,6 mN·m und ein Rastmoment von 27,44 mN·m. Die Welle hat einen Durchmesser von 3 mm und ist 12 mm lang. Der Motor verfügt über vier Anschlussleitungen mit PH2,0A-4Y-Stecker und 80 mm Kabellänge. Das Gewicht beträgt 126,4 g.
Elektrische Spezifikation
- Herstellerteilenummer: 42PM48L01
- Motortyp: PM Schrittmotor
- Phasen: 2
- Schrittwinkel: 7,5 deg
- Nennstrom/Phase: 0,6 A
- Haltemoment: 68,6 mN,m(9,717 oz,in)
- Rastmoment: 27,44 mN,m(3,887 oz,in)
- Phasenwiderstand: 5,8 ± 7% ohms(20 ℃)
- Induktivität: 9,5 mH ± 20%(1KHz)
- Rotorträgheitsmoment: Weniger als 10,5 g,cm2
- Lebensdauer: 3000h MIN(20 ℃,100 pps)
Physikalische Spezifikation
- Bauform: Φ42 mm
- Motorlänge: 23,5 mm
- Wellendurchmesser: Φ3 mm
- Länge der Welle: 12 mm
- Anzahl der Leitungen: 4 mit Stecker PH2,0A-4Y
- Leitungslänge: 80 mm
- Gewicht: 126,4 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
4
|
2
|
3
|
1
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 9,717 |
| Induktivität (mH) | 9,5 |
| Phasenwiderstand (ohm) | 5,8 |
| Schrittwinkel (°) | 7,5 |
| Anzahl der Phasen | 2 |
| Rastmoment (mN.m) | 27,44 |
| Rastmoment (oz.in) | 3,887 |
| Haltemoment (mNcm) | 68,6 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 23,5 |
| Flanschdurchmesser (mm) | Φ42 |
| Leitungslänge (mm) | 80 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | Φ3 |
| Länge der Welle (mm) | 12 |
