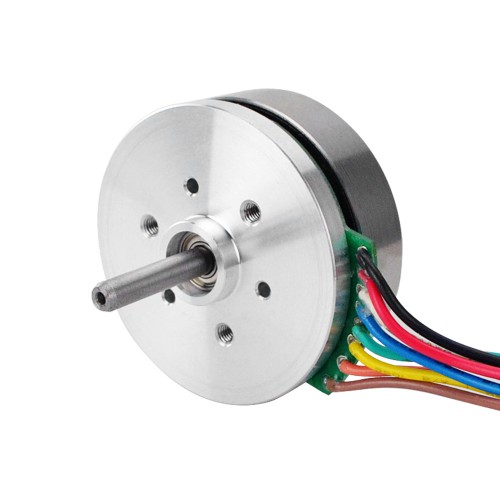

Ф43,2x18mm Bürstenloser Motor Außenläufer 45BLE18-24-01 24V 5000U/min 0,05Nm 30W 1,6A
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€116,10
Ф43,2x18mm Bürstenloser Motor Außenläufer 45BLE18-24-01 24V 5000U/min 0,05Nm 30W 1,6A
Dieser bürstenlose Gleichstrommotor mit einem Durchmesser von 42 mm und einer Länge von 83 mm ist für eine Nennspannung von 24 V ausgelegt. Die Nenndrehzahl beträgt 4000 U/min bei einem Nenndrehmoment von 0,179 Nm und einer Nennleistung von 75 W. Der Motor hat einen Nennstrom von 5 A, der Leerlaufstrom liegt bei 0,36 A. Die Welle misst 5 mm im Durchmesser und 20 mm in der Länge. Ausgestattet ist das Modell mit Hall-Sensor, acht Anschlussleitungen mit 300 mm Länge sowie NMB-Kugellagern (C3). Das Gewicht beträgt 0,6 kg.
Elektrische Spezifikation
- Herstellerteilenummer: 45BLE18-24-01
- Phasen: 3
- Polzahl: 16
- Widerstand/Leitung: 1,42 ± 10 % Ohm bei 20 °C
- Induktivität/Leitung: 0,6 ± 20 % mH bei 1 kHz
- Nennspannung: 24 VDC
- Leerlaufdrehzahl: 6500±10% U/min
- Leerlaufstrom: 0,5 A
- Nenndrehmoment: 50 mN.m
- Nenndrehzahl: 5000 U/min
- Nennstrom: 1,6 A
- Nennleistung: 30 W
- Gegen-EMK-Konstante: 2,61 Veff/1000 U/min
- Drehmomentkonstante: 35,3 mN,m/A
- Rotorträgheitsmoment: 99 g,cm2
- Temperaturanstieg: Weniger als 80k
- Isolationsklasse: B 130 ℃
- Isolationsfestigkeit: 500 VAC 1MIN
- Isolationswiderstand: 100 MOhm bei 500 VDC
- Umgebungstemperatur: -25 ~ +50 ℃
Physikalische Spezifikation
- Bauform: Φ43,2 mm
- Motorlänge: 18 mm
- Wellendurchmesser: Φ4 mm
- Länge der Welle: 20,6 mm
- Anzahl der Leitungen: 8
- Leitungslänge: 300 mmMin,
- Sensor: Hall-Sensor
- Gewicht: 80 g
Anschluss
|
U
|
V
|
W
|
GND
|
2
|
1
|
3
|
VHall
|
|
Orange
|
Braun
|
Gelb
|
Schwarz
|
Grün
|
Blau
|
Weiß
|
Rot
|
| BLDC-Motorspezifikation | |
|---|---|
| Isolationsklasse | B 130 ℃ |
| Nennstrom (A) | 1,6 |
| Nennleistung (W) | 30 |
| Nenndrehmoment (Nm) | 0,05 |
| Nennspannung (V) | 24 |
| Anzahl der Phasen | 3 |
| Polzahl | 16 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 18 |
| Flanschdurchmesser (mm) | Φ43,2 |
| Anzahl der Leitungen | 8 |
| Wellendurchmesser (mm) | Φ4 |
| Länge der Welle (mm) | 20,6 |
| Gewicht (g) | 80 |
