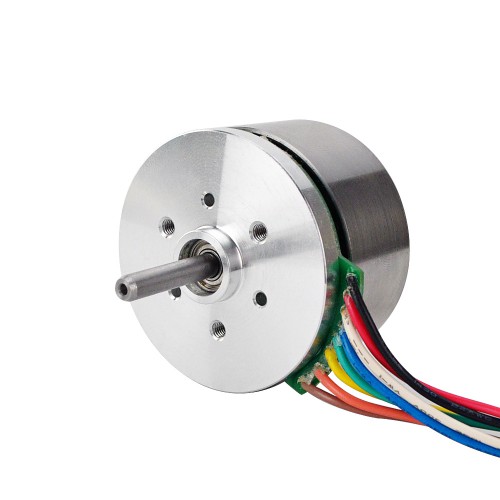

Ф43,2x27mm Bürstenloser Motor Außenläufer 45BLE27-24-0 24V 4850U/min 0,13Nm 70W 3,6A
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€139,73
Ф43,2x27mm Bürstenloser Motor Außenläufer 45BLE27-24-0 24V 4850U/min 0,13Nm 70W 3,6A
Dieser bürstenlose Außenläufermotor hat einen Durchmesser von 43,2 mm und eine Länge von 27 mm. Der Motor ist für eine Nennspannung von 24 V ausgelegt und erreicht eine Nenndrehzahl von 4850 U/min bei einem Drehmoment von 130 mN·m und einer Nennleistung von 70 W. Der Nennstrom beträgt 3,6 A, der Leerlaufstrom liegt bei 0,5 A. Die Welle ist 4 mm dick und 20,6 mm lang. Das Modell verfügt über acht Anschlussleitungen mit mindestens 300 mm Länge, einen integrierten Hall-Sensor und wiegt 150 g.
Elektrische Spezifikation
- Herstellerteilenummer: 45BLE27-24-01
- Phasen: 3
- Polzahl: 16
- Widerstand/Leitung: 0,56 ± 0,1 Ohm bei 20 °C
- Induktivität/Leitung: 0,27 ± 0,1 mH bei 1 kHz
- Nennspannung: 24 VDC
- Leerlaufdrehzahl: 6100±10% U/min
- Leerlaufstrom: 0,5 A
- Nenndrehmoment: 130 mN,m
- Nenndrehzahl: 4850 U/min
- Nennstrom: 3,6 A
- Nennleistung: 70 W
- Gegen-EMK-Konstante: 2,75 Veff/1000 U/min
- Drehmomentkonstante: 37,2 mN.m/A
- Rotorträgheitsmoment: 181 g.cm2
- Temperaturanstieg: Weniger als 80k
- Isolationsklasse: B 130 ℃
- Isolationsfestigkeit: 500 VAC 1MIN
- Isolationswiderstand: 100 MOhm bei 500 VDC
- Umgebungstemperatur: -25 ~ +50 ℃
Physikalische Spezifikation
- Bauform: Φ43,2 mm
- Motorlänge: 27 mm
- Wellendurchmesser: Φ4 mm
- Länge der Welle: 20,6 mm
- Anzahl der Leitungen: 8
- Leitungslänge: 300 mmMin.
- Sensor: Hall-Sensor
- Gewicht: 150 g
Anschluss
|
U
|
V
|
W
|
GND
|
2
|
1
|
3
|
VHall
|
|
Orange
|
Braun
|
Gelb
|
Schwarz
|
Grün
|
Blau
|
Weiß
|
Rot
|
| BLDC-Motorspezifikation | |
|---|---|
| Isolationsklasse | B 130 ℃ |
| Nennstrom (A) | 3,6 |
| Nennleistung (W) | 70 |
| Nenndrehmoment (Nm) | 0,13 |
| Nennspannung (V) | 24 |
| Anzahl der Phasen | 3 |
| Polzahl | 16 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 27 |
| Flanschdurchmesser (mm) | Φ43,2 |
| Anzahl der Leitungen | 8 |
| Wellendurchmesser (mm) | 4 |
| Länge der Welle (mm) | 20,6 |
| Gewicht (g) | 150 |
