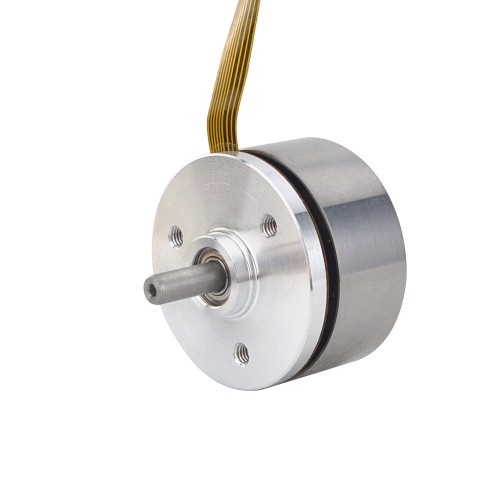

Ф32x17,5mm Bürstenloser Motor Außenläufer 32BLE18-24-01 24V 2760U/min 0,0253Nm 7W 0,5A
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€108,44
Ф32x17,5mm Bürstenloser Motor Außenläufer 32BLE18-24-01 24V 2760U/min 0,0253Nm 7W 0,5A
Dieser bürstenlose Außenläufermotor mit einem Durchmesser von 32 mm und einer Länge von 17,5 mm arbeitet bei 24 V DC. Die Nenndrehzahl beträgt 2760 U/min bei einem Drehmoment von 25,3 mN·m und einer Nennleistung von 7 W. Der Motor hat einen Nennstrom von 0,5 A, eine Gegen-EMK-Konstante von 3,75 Veff pro 1000 U/min und eine Drehmomentkonstante von 50 mN·m/A. Ausgestattet ist das Modell mit Hall-Sensor und acht Anschlussleitungen à 92,5 mm Länge. Die Welle misst 4 mm im Durchmesser und 13,8 mm in der Länge. Das Gewicht beträgt 50 g.
Elektrische Spezifikation
- Herstellerteilenummer: 32BLE18-24-01
- Phasen: 3
- Polzahl: 8
- Widerstand/Leitung: 13,7 ± 10 % Ohm bei 20 °C
- Induktivität/Leitung: 7,73 ± 20 % mH bei 1 kHz
- Nennspannung: 24 VDC
- Leerlaufdrehzahl: 4530±10% U/min
- Leerlaufstrom: 0,3 A
- Nenndrehmoment: 25,3 mN.m
- Nenndrehzahl: 2760 U/min
- Nennstrom: 0,5 A
- Nennleistung: 7 W
- Gegen-EMK-Konstante: 3,75 Veff/1000 U/min
- Drehmomentkonstante: 50 mN.m/A
- Rotorträgheitsmoment: 35 g.cm2
- Temperaturanstieg: Weniger als 80 ℃
- Isolationsklasse: B 130 ℃
- Isolationsfestigkeit: 500 VAC 1MIN
- Isolationswiderstand: 100 MOhm bei 500 VDC
- Umgebungstemperatur: -25 ~ +50 ℃
Physikalische Spezifikation
- Bauform: Φ32 mm
- Motorlänge: 17,5 mm
- Wellendurchmesser: Φ4 mm
- Länge der Welle: 13,8 mm
- Anzahl der Leitungen: 8
- Leitungslänge: 92,5 mm
- Sensor: Hall-Sensor
- Gewicht: 50 g
Anschluss
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
Vcc
|
Hall C
|
Hall A
|
Hall B
|
GND
|
W
|
V
|
U
|
| BLDC-Motorspezifikation | |
|---|---|
| Isolationsklasse | B 130 ℃ |
| Motorlänge (mm) | 17,5 |
| Nennstrom (A) | 0,5 |
| Nennleistung (W) | 7 |
| Nenndrehmoment (Nm) | 0,0253 |
| Nennspannung (V) | 24 |
| Anzahl der Phasen | 3 |
| Polzahl | 8 |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | Φ32 |
| Anzahl der Leitungen | 8 |
| Wellendurchmesser (mm) | Φ4 |
| Länge der Welle (mm) | 13,8 |
| Gewicht (g) | 50 |
