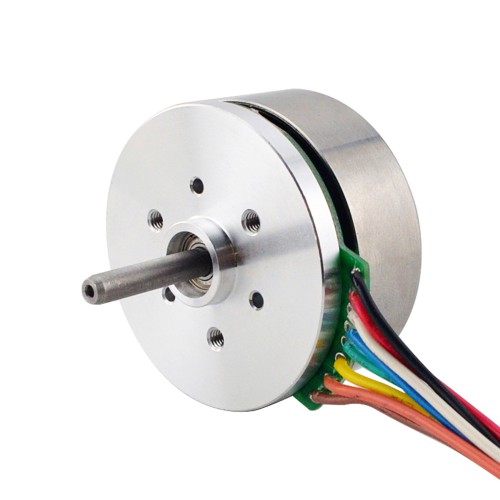

Ф43,2x21,6mm Bürstenloser Motor Außenläufer 45BLE22-24-01 24V 5250U/min 0,084Nm 50W 2,6A
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€127,37
Ф43,2x21,6mm Bürstenloser Motor Außenläufer 45BLE22-24-01 24V 5250U/min 0,084Nm 50W 2,6A
Dieser bürstenlose Außenläufermotor mit einem Durchmesser von 43,2 mm und einer Länge von 21,6 mm ist für 24 V DC ausgelegt. Die Nenndrehzahl beträgt 5250 U/min bei einem Nenndrehmoment von 84 mN·m und einer Nennleistung von 50 W. Der Motor arbeitet mit einem Nennstrom von 2,6 A, der Leerlaufstrom liegt bei 0,5 A. Die Welle misst 4 mm im Durchmesser und ist 20,6 mm lang. Ausgestattet ist das Modell mit Hall-Sensor, acht Anschlussleitungen mit mindestens 300 mm Länge. Das Gewicht beträgt 120 g.
Elektrische Spezifikation
- Herstellerteilenummer: 45BLE22-24-01
- Phasen: 3
- Polzahl: 16
- Widerstand/Leitung: 0,7 ± 0,1 Ohm bei 20 °C
- Induktivität/Leitung: 0,33 ± 0,1 mH bei 1 kHz
- Nennspannung: 24 VDC
- Leerlaufdrehzahl: 6700±10% U/min
- Leerlaufstrom: 0,5 A
- Nenndrehmoment: 84 mN,m
- Nenndrehzahl: 5250 U/min
- Nennstrom: 2,6 A
- Nennleistung: 50 W
- Gegen-EMK-Konstante: 2,53 Veff/1000 U/min
- Drehmomentkonstante: 35 mN.m/A
- Rotorträgheitsmoment: 135 g.cm2
- Temperaturanstieg: Weniger als 80k
- Isolationsklasse: B 130 ℃
- Isolationsfestigkeit: 500 VAC 1MIN
- Isolationswiderstand: 100 MOhm bei 500 VDC
- Umgebungstemperatur: -25 ~ +50 ℃
Physikalische Spezifikation
- Bauform: Φ43,2 mm
- Motorlänge: 21,6 mm
- Wellendurchmesser: Φ4 mm
- Länge der Welle: 20,6 mm
- Anzahl der Leitungen: 8
- Leitungslänge: 300 mmMin.
- Sensor: Hall-Sensor
- Gewicht: 120 g
Anschluss
|
U
|
V
|
W
|
GND
|
2
|
1
|
3
|
VHall
|
|
Orange
|
Braun
|
Gelb
|
Schwarz
|
Grün
|
Blau
|
Weiß
|
Rot
|
| BLDC-Motorspezifikation | |
|---|---|
| Isolationsklasse | B 130 ℃ |
| Nennstrom (A) | 2,6 |
| Nennleistung (W) | 50 |
| Nenndrehmoment (Nm) | 0,084 |
| Nennspannung (V) | 24 |
| Anzahl der Phasen | 3 |
| Polzahl | 16 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 21,6 |
| Flanschdurchmesser (mm) | Φ43,2 |
| Anzahl der Leitungen | 8 |
| Wellendurchmesser (mm) | 4 |
| Länge der Welle (mm) | 20,6 |
| Gewicht (g) | 120 |
