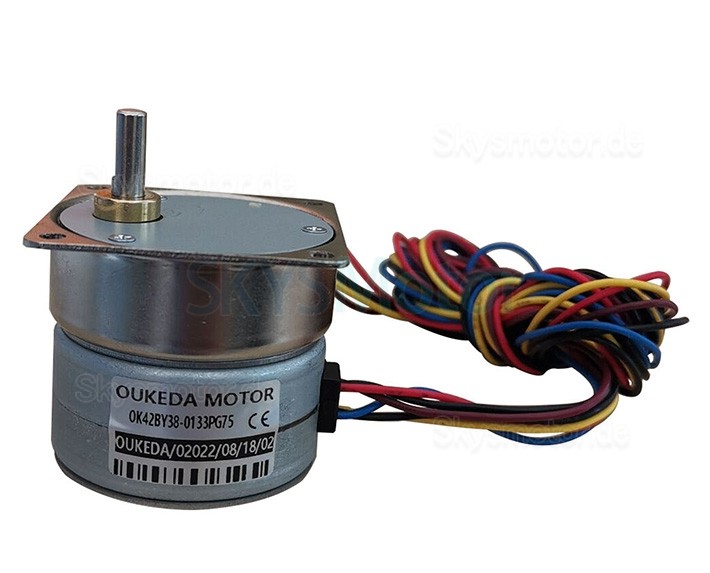

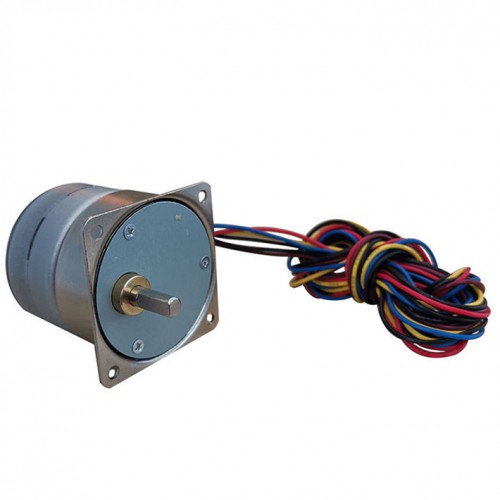

Oukeda Permanentmagnet Getriebe Schrittmotor 7,5 Grad 24V 4 Phasen mit 10:1/30:1/50:1/75:1/120:1 Getriebe
Kaufen Sie jetzt:€15,09
Dies ist ein 4-phasiger Permanentmagnet-Schrittmotor mit einem Schrittwinkel von 7,5°. Er arbeitet mit 12 VDC oder 24 VDC und Phasenströmen von 0,13 A oder 0,24 A. Mit einer Baugröße von Φ42 mm, einer Welle mit 5 mm Durchmesser und verschiedenen Übersetzungsverhältnissen (10:1, 30:1, 50:1, 75:1, 120:1).
Elektrische Spezifikation:
Herstellerteilenummer: OK42BY38-0133PG75
Motortyp: Permanentmagnet Schrittmotor
Phasen: 4
Schrittwinkel: 7,5 deg
Phasenstrom: 0,13 A/0,24A
Phasenspannung:12VDC/24VDC
Phasenwiderstand: 40 ± 7% ohms(25 ℃)
Induktivität: 17 mH ± 20%

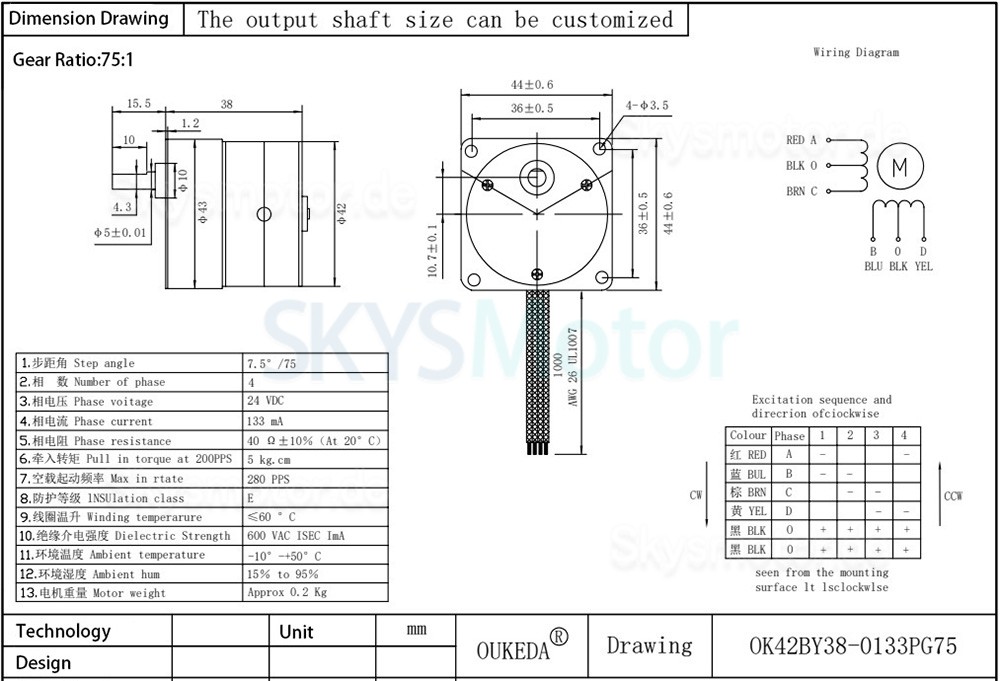

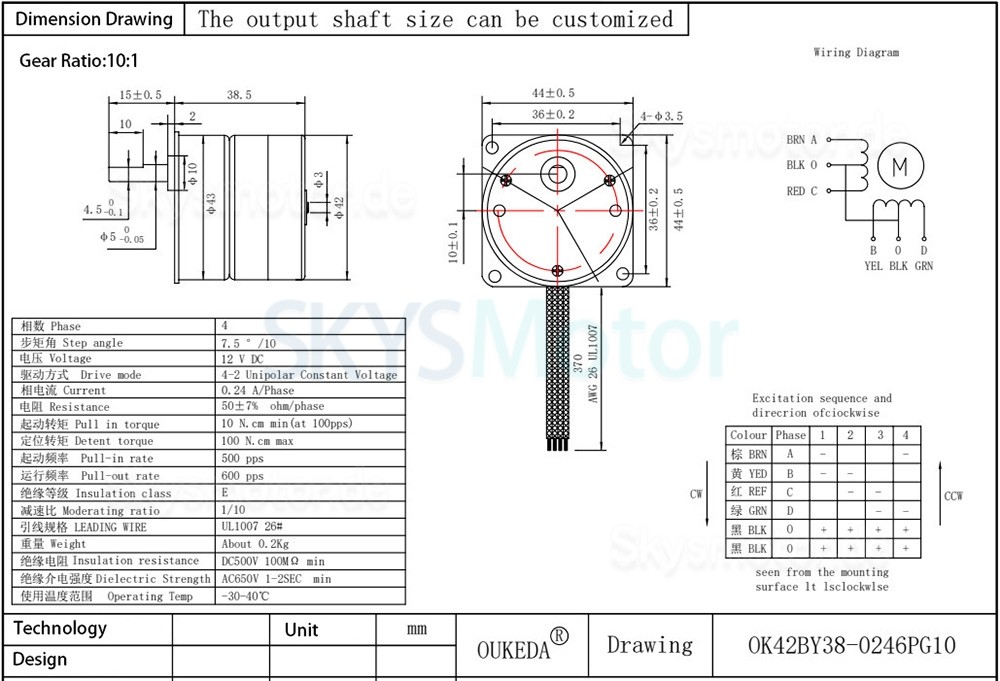

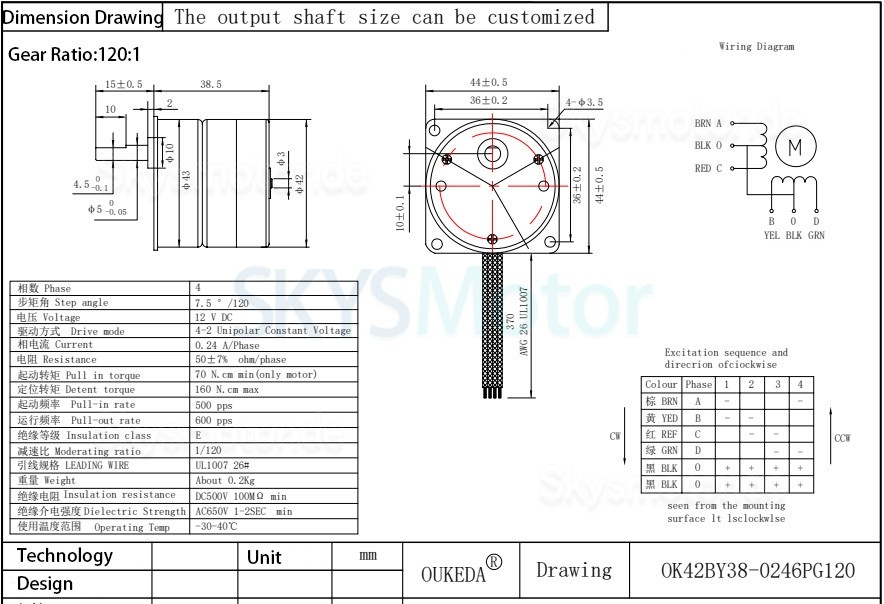

Physikalische Spezifikation:
Bauform: Φ42 mm
Motorlänge: 38 mm
Wellendurchmesser: Φ5 mm
Länge der Welle: 15,5 mm
Länge der D-Flachwelle: 10 mm
Übersetzungsverhältnis: 10:1/30:1/50:1/75:1/120:1
Anzahl der Leitungen:6
Leitungslänge: 240 mm
Gewicht: 200g;
.jpg "Oukeda Permanentmagnet Getriebe Schrittmotor 7,5 Grad 24V 4 Phasen mit 10:1/30:1/50:1/75:1/120:1 Getriebe")
.jpg "Oukeda Permanentmagnet Getriebe Schrittmotor 7,5 Grad 24V 4 Phasen mit 10:1/30:1/50:1/75:1/120:1 Getriebe")
| Elektrische Spezifikation | |
|---|---|
| Schrittwinkel (°) | 7,5 |
| Anzahl der Phasen | 4 |
| Schrittwinkel (°) | 7,5 |
| Phasenstrom (A) | 0,13 |
| Phasenspannung (V) | 24 |
| Induktivität (mH) | 17 |
| Phasenwiderstand (ohm) | 40 |
| Motortyp | Permanentmagnet schrittmotor |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 38 |
| Flanschdurchmesser (mm) | Φ42 |
| Anzahl der Leitungen | 6 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 15,5 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Länge der D-Flachwelle | 10 |
| Gewicht (g) | 200 |
| Untersetzung | 75:1 / 10:1 / 30:1 / 50:1 / 120:1 |
| Leitungslänge (mm) | 240 |
