Φ35x35,2mm Permanentmagnet Getriebe Schrittmotor 35PM48M01-SG30 30:1 Stirnradgetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€14,96
Φ35x35,2mm Permanentmagnet Getriebe Schrittmotor 35PM48M01-SG30 30:1 Stirnradgetriebe

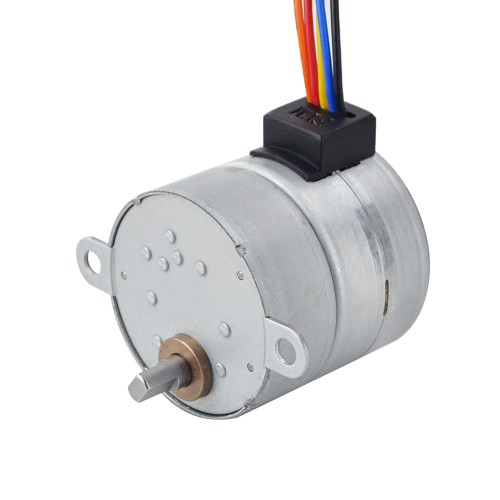

Dieser PM-Schrittmotor mit integriertem Stirnradgetriebe besitzt einen Durchmesser von 35 mm und eine Motoreinheit mit 35,2 mm Länge. Der Schrittwinkel beträgt 0,25 Grad bei einem Übersetzungsverhältnis von 30:1. Der Motor arbeitet mit 0,4 A pro Phase, hat einen Phasenwiderstand von 30 Ohm und ein Haltemoment von 117,6 Ncm. Die Welle hat einen Durchmesser von 5 mm, eine Länge von 10 mm und ist 6 mm abgeflacht. Ausgestattet ist das Modell mit fünf Anschlussleitungen und einem PH-6Y-Stecker, die Kabellänge beträgt 240 mm. Das Gewicht liegt bei 115,8 g.
Elektrische Spezifikation
- Herstellerteilenummer: 35PM48M01-SG30
- Motortyp: PM Schrittmotor
- Phasen: 4
- Schrittwinkel: 0,25 deg
- Nennstrom/Phase: 0,4 A
- Haltemoment: 117,6 Ncm
- Phasenwiderstand: 30 ± 7% ohms(25 ℃)
- Induktivität: 17,1 mH ± 20%
Physikalische Spezifikation
- Bauform: Φ35 mm
- Motorlänge: 35,2 mm
- Getriebelänge: 14,5 mm
- Wellendurchmesser: Φ5 mm
- Länge der Welle: 10 mm
- Länge der D-Flachwelle: 6 mm
- Getriebeart: stirnradgetriebe
- Übersetzungsverhältnis: 30
- Anzahl der Leitungen: 5 mit Stecker PH-6Y
- Leitungslänge: 240 mm
- Gewicht: 115,8 g
Anschluss
|
1
|
2
|
3
|
4
|
5
|
|
Gelb
|
Schwarz
|
Blau
|
Rot
|
Orange
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 166,569 |
| Induktivität (mH) | 17,1 |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 0,25 |
| Anzahl der Phasen | 4 |
| Haltemoment (mNcm) | 1176 |
| Getriebespezifikation | |
| Untersetzung | 30 |
| Getriebelänge (mm) | 14,5 |
| Getriebeart | Stirnradgetriebe |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 35,2 |
| Flanschdurchmesser (mm) | Φ35 |
| Leitungslänge (mm) | 240 |
| Anzahl der Leitungen | 5 |
| Wellendurchmesser (mm) | Φ5 |
| Länge der Welle (mm) | 10 |
