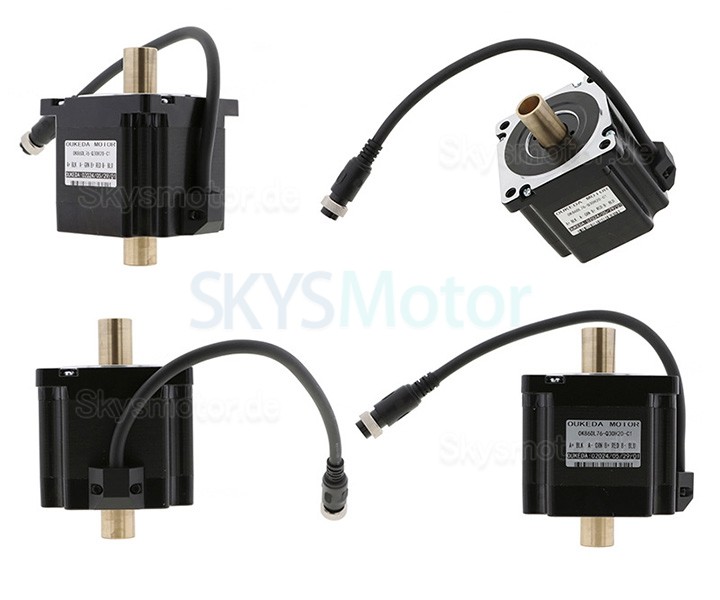

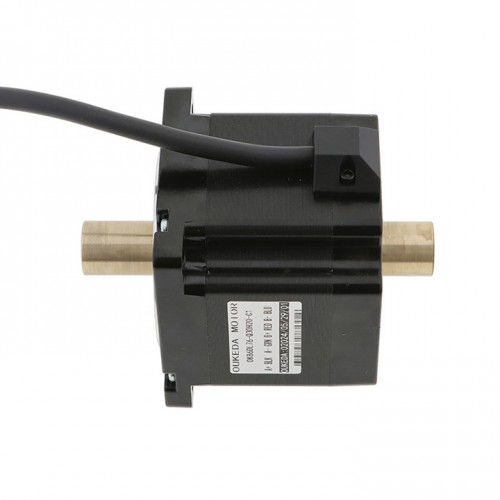

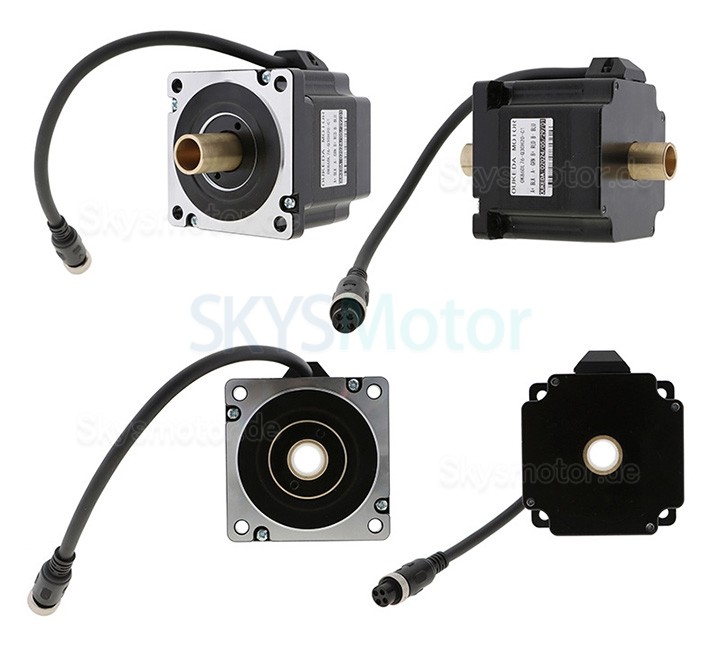

Nema 34 Hohlwellen Schrittmotor OK86DL76-Q30H20-C1 1,8° 4,5Nm 6,0A 2,1V Doppelwelle 4 Drähte

Dies ist ein bipolarer 2-Phasen-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem statischen Moment von 4,5 N·m. Der Motor arbeitet mit einem Nennstrom von 6,0 A pro Phase und einer Phasenspannung von 2,1 V DC. Das Gehäusemaß beträgt 86 x 86 mm bei einer Körperlänge von 76 mm. Ausgestattet mit einer Doppelschaft-Ausführung: Außendurchmesser der Welle 16 mm, Innendurchmesser 20 mm, vordere Wellenlänge 30 mm, hintere Wellenlänge 20 mm. Der Motor verfügt über vier Anschlussleitungen mit einer Länge von jeweils 300 mm. Mit einem Gewicht von 2,3 kg eignet sich dieser Schrittmotor für zahlreiche industrielle und automatisierte Anwendungen.

Elektrische Spezifikation:

Herstellerteilenummer:OK86DL76-Q30H20-C1

Motortyp: Bipolar Schrittmotor

Anzahl der Phasen:2

Schrittwinkel: 1,8 Grad

Statisches Moment: 4,5 Nm

Phasenspannung:2,1VDC

Nennstrom/Phase: 6.0 A

Phasenwiderstand: 0,35 ohms± 10%

Induktivität: 3,2 mH ± 20%(1KHz);

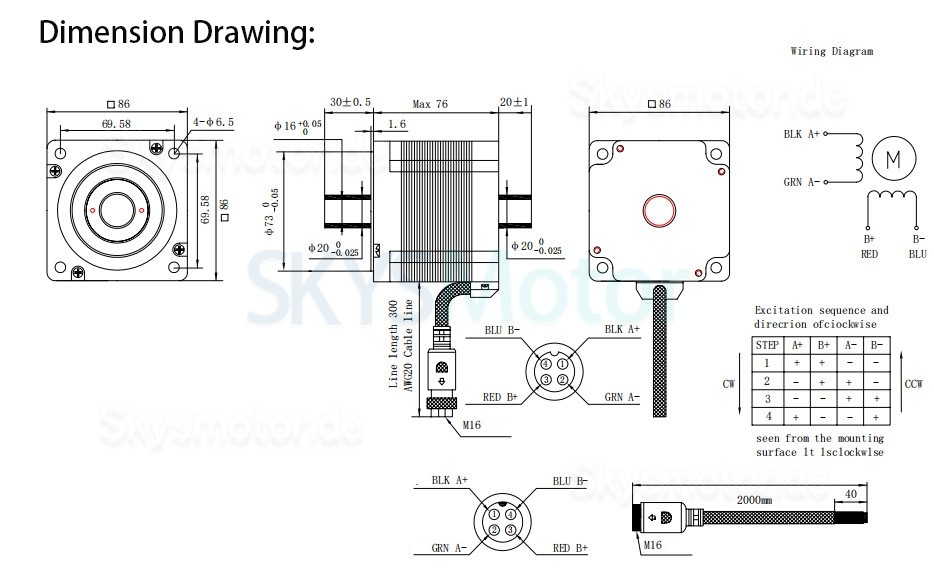

Physikalische Spezifikation:

Bauform: 86 x 86 mm

Motorlänge: 76 mm

Außendurchmesser der Welle: Φ16 mm

Innendurchmesser der Welle: Φ20 mm

Vordere Wellenlänge: 30 mm

Länge der hinteren Welle: 20 mm

Anzahl der Leitungen: 4

Leitungslänge: 300 mm

Gewicht: 2,3kg;
