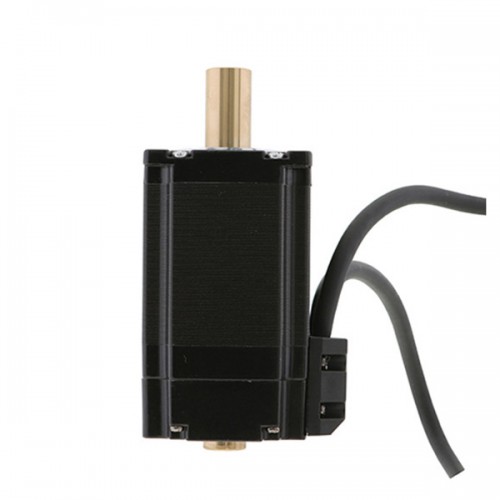

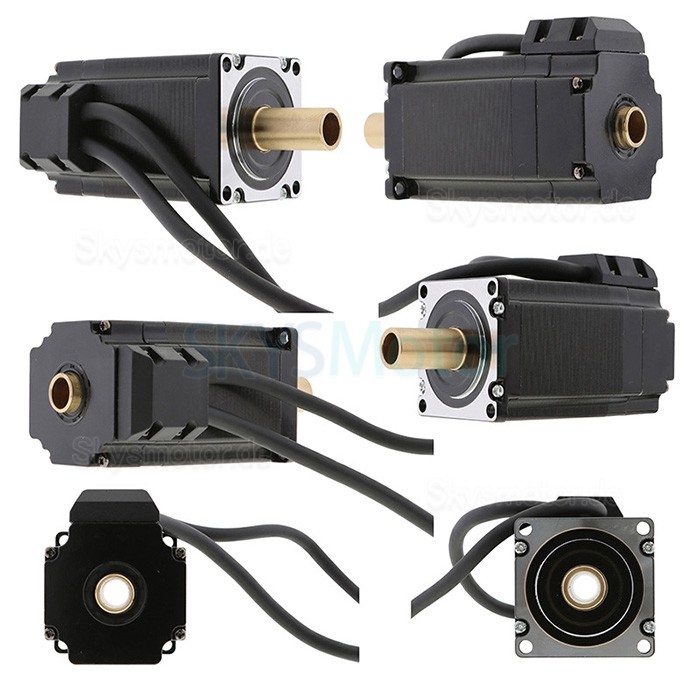

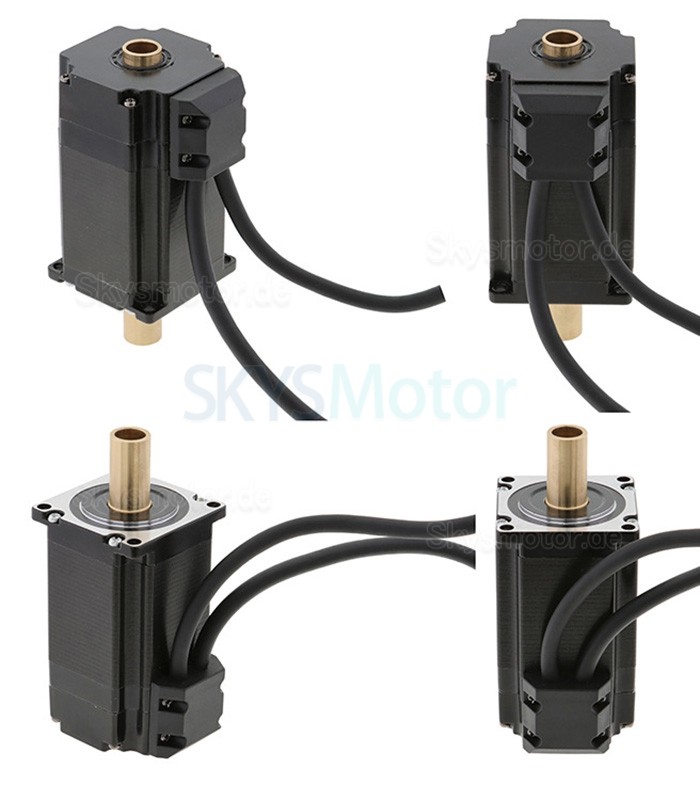

Nema 23 Hohlwellen Schrittmotor OK57DL76EC1-B-NK30 1,8° 1,89Nm 4,2A 2,52V Doppelwelle

Dies ist ein bipolarer 2-Phasen-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem statischen Moment von 1,89 N·m. Der Motor arbeitet mit einem Nennstrom von 4,2 A pro Phase und einer Phasenspannung von 2,52 V DC. Das Gehäusemaß beträgt 57 x 57 mm bei einer Körperlänge von 76 mm. Er verfügt über eine Doppelschaft-Ausführung mit einem Außendurchmesser der Welle von 12 mm und einem Innendurchmesser von 16 mm. Die vordere Wellenlänge beträgt 30 mm, die hintere Wellenlänge 6 mm. Der Motor ist mit vier Anschlussleitungen ausgestattet, jeweils 300 mm lang. Das Gewicht beträgt 1,35 kg.

Elektrische Spezifikation:

Herstellerteilenummer:OK57DL76EC1-B-NK30

Motortyp: Bipolar Schrittmotor

Anzahl der Phasen:2

Schrittwinkel: 1,8 Grad

Statisches Moment: 1,89Nm

Phasenspannung:2,52VDC

Nennstrom/Phase: 4.2 A

Phasenwiderstand: 0,6 ohms± 10%

Induktivität: 1,8 mH ± 20%(1KHz);

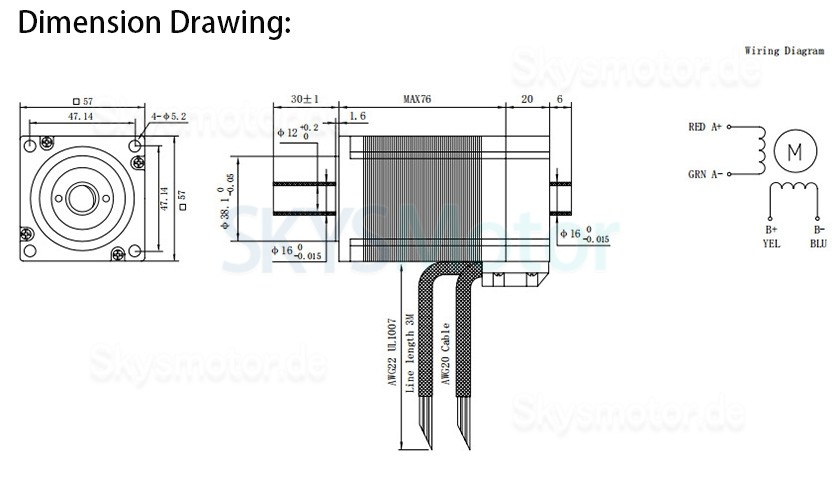

Physikalische Spezifikation:

Bauform: 57 x 57 mm

Motorlänge: 76 mm

Außendurchmesser der Welle: Φ12 mm

Innendurchmesser der Welle: Φ16 mm

Vordere Wellenlänge: 30 mm

Länge der hinteren Welle: 6 mm

Anzahl der Leitungen: 4

Leitungslänge: 300 mm

Gewicht: 1,35kg；
