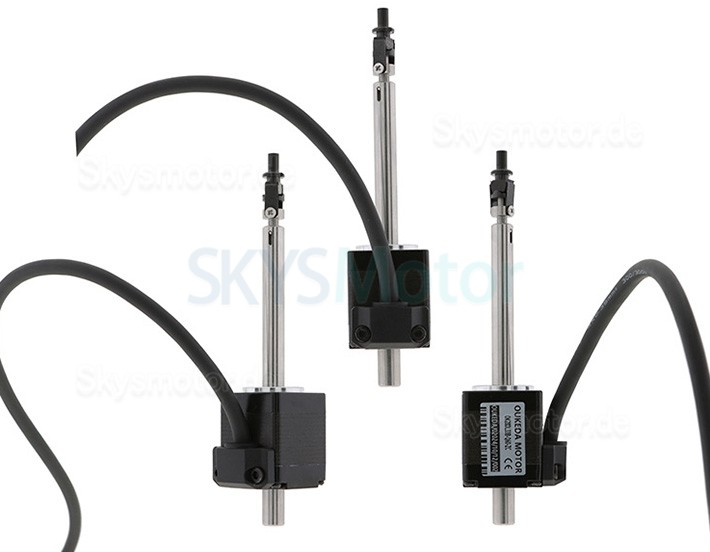

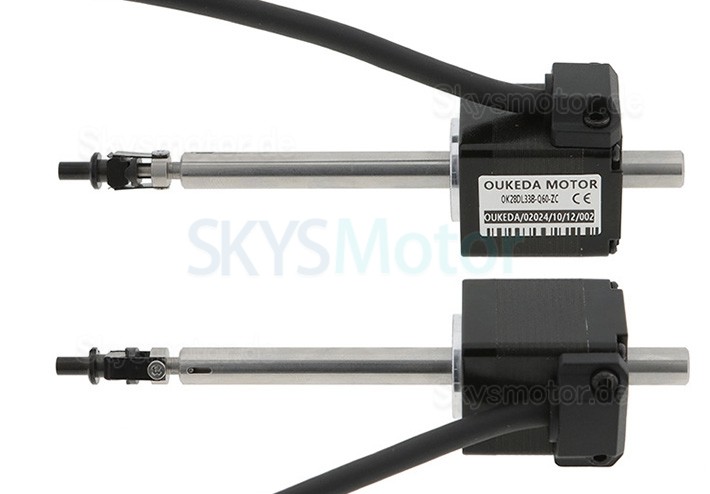

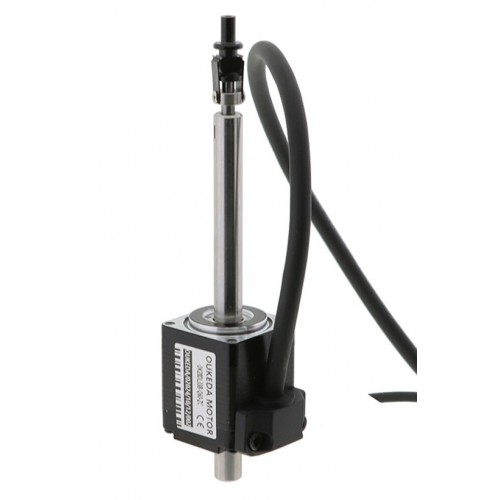

Nema 11 Hohlwellen Schrittmotor OK28DL33B-Q60-ZC 1,8° 6,8Ncm 28 x 28mm für Yamaha IC-Brennmaschine/Etikettiermaschine

Dies ist ein bipolarer 2-Phasen-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem statischen Moment von 6,8 N·cm. Der Motor arbeitet mit einem Nennstrom von 1 A pro Phase und einer Phasenspannung von 2,1 V. Das Gehäusemaß beträgt 28 x 28 mm bei einer Körperlänge von 33 mm. Die vordere Welle hat einen Durchmesser von 8 mm und eine Länge von 60 mm, die hintere Wellenlänge beträgt 13 mm. Zusätzlich ist eine Verbindungsstange mit einem Außendurchmesser von 4 mm und einem Innendurchmesser von 2 mm vorhanden. Der Motor ist mit vier Anschlussleitungen ausgestattet, jeweils 500 mm lang.

Elektrische Spezifikation:

Herstellerteilenummer:OK20HC38-22NK1

Motortyp: Bipolar Schrittmotor

Anzahl der Phasen:2

Schrittwinkel: 1,8 Grad

Statisches Moment: 6,8Ncm

Phasenspannung:2,1V

Nennstrom/Phase: 1A

Phasenwiderstand: 2,1ohms± 10%

Induktivität: 1,5 mH ± 20%(1KHz);

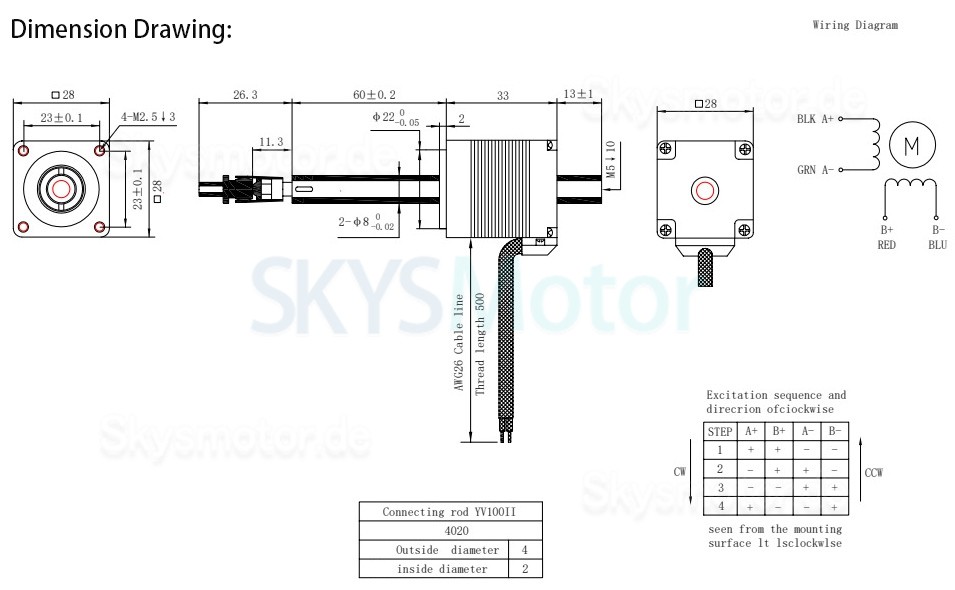

Physikalische Spezifikation:

Bauform: 28 x 28 mm

Motorlänge: 33 mm

Vorderer Wellendurchmesser: Φ8mm

Vordere Wellenlänge:60 mm

Länge der hinteren Welle:13 mm

Außendurchmesser der Verbindungsstange:4mm

Innendurchmesser der Verbindungsstange:2mm

Anzahl der Leitungen: 4

Leitungslänge: 500 mm

Gewicht: 110g;
