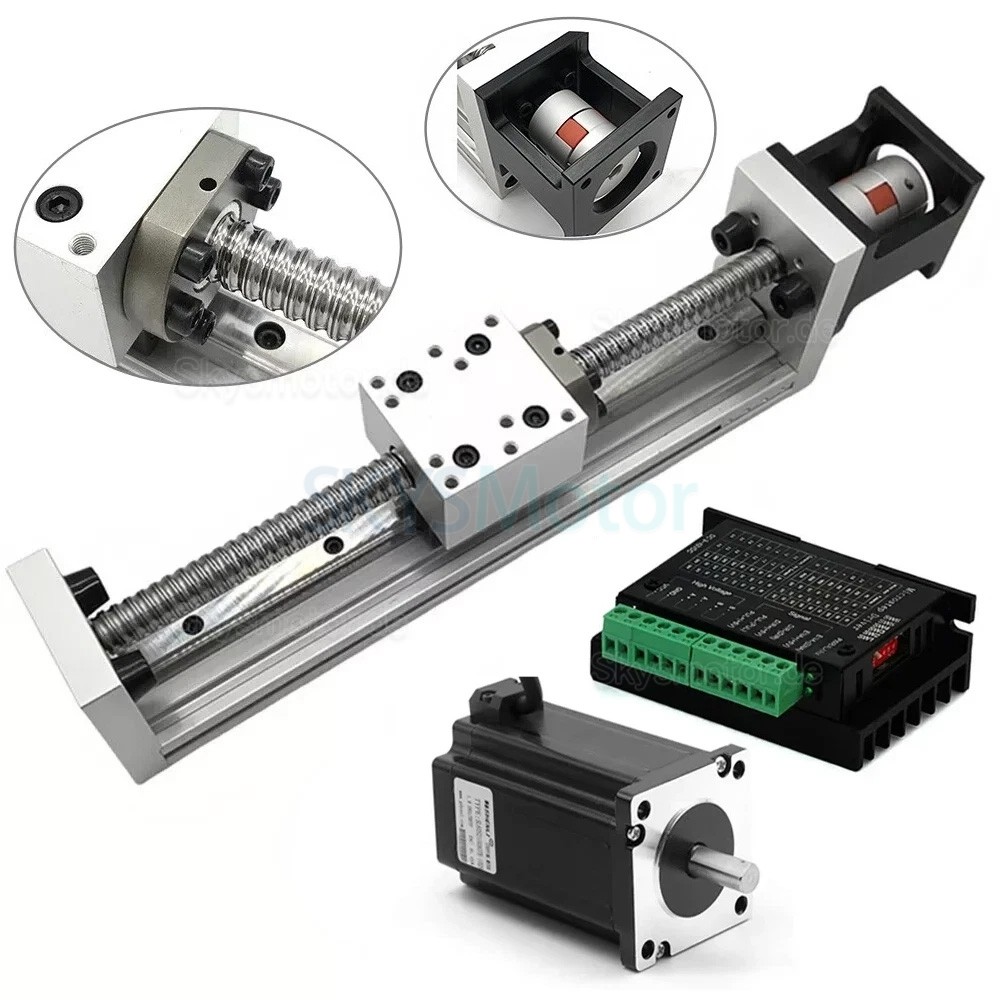

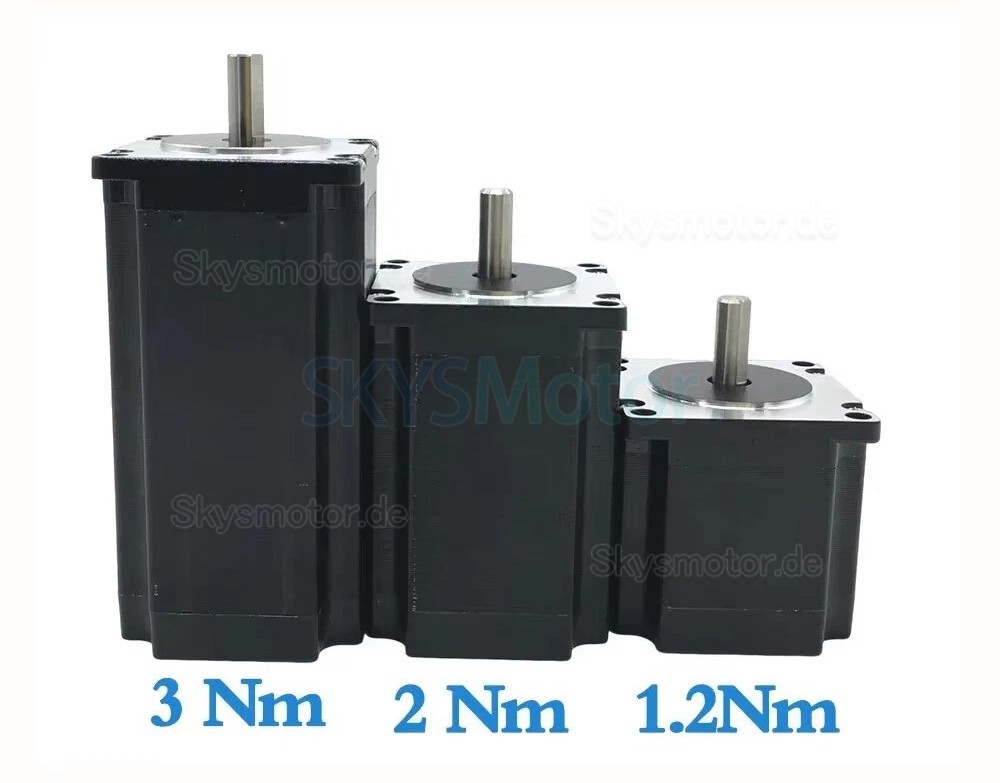

Mini Kugelgewindetrieb Lineartisch Motorisiert DXG-YR60+SFU1605 mit 1,2/2/3 Nm Nema 23 Schrittmotor & Treiber-Kit
Mini Kugelgewindetrieb Lineartisch Motorisiert DXG-YR60+SFU1605 mit 1,2/2/3 Nm Nema 23 Schrittmotor & Treiber-Kit

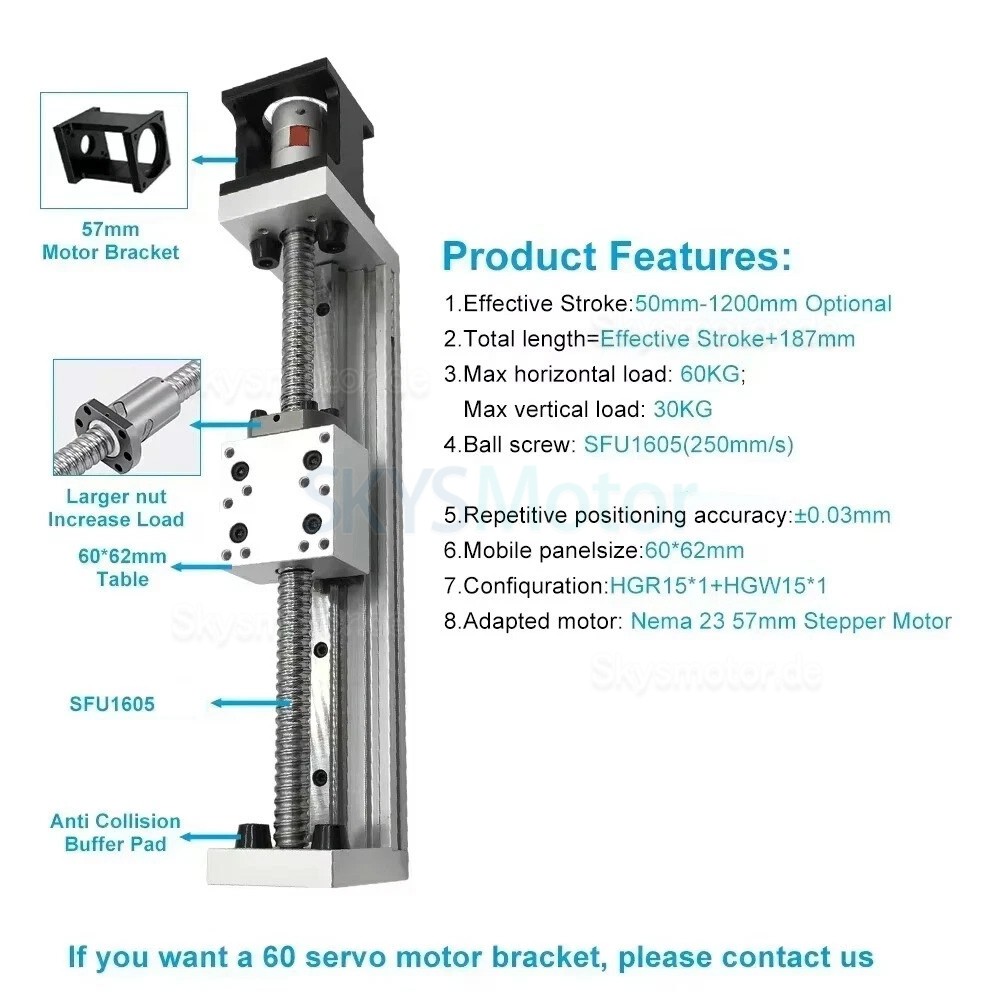

Merkmale:
Belastungskapazität: 60 kg in horizontaler und 30 kg in vertikaler Ausrichtung.
Kugelgewindespindel: Typ SFU1605 der Güteklasse C7 mit einer Steigung von 5 mm und einer Wiederholpositioniergenauigkeit von ±0,03 mm.
Linearführung: Integrierte HGR15R Linearführungen mit HGW15CC Schlitten.
Motorintegration: Grundplatte mit vorgebohrten Befestigungspunkten für Nema 23 Schrittmotoren.
Breite der Konstruktion: 60 mm.
Material: Grundplatte aus Aluminiumlegierung. Enthält eine Kupplung.
Technische Parameter:

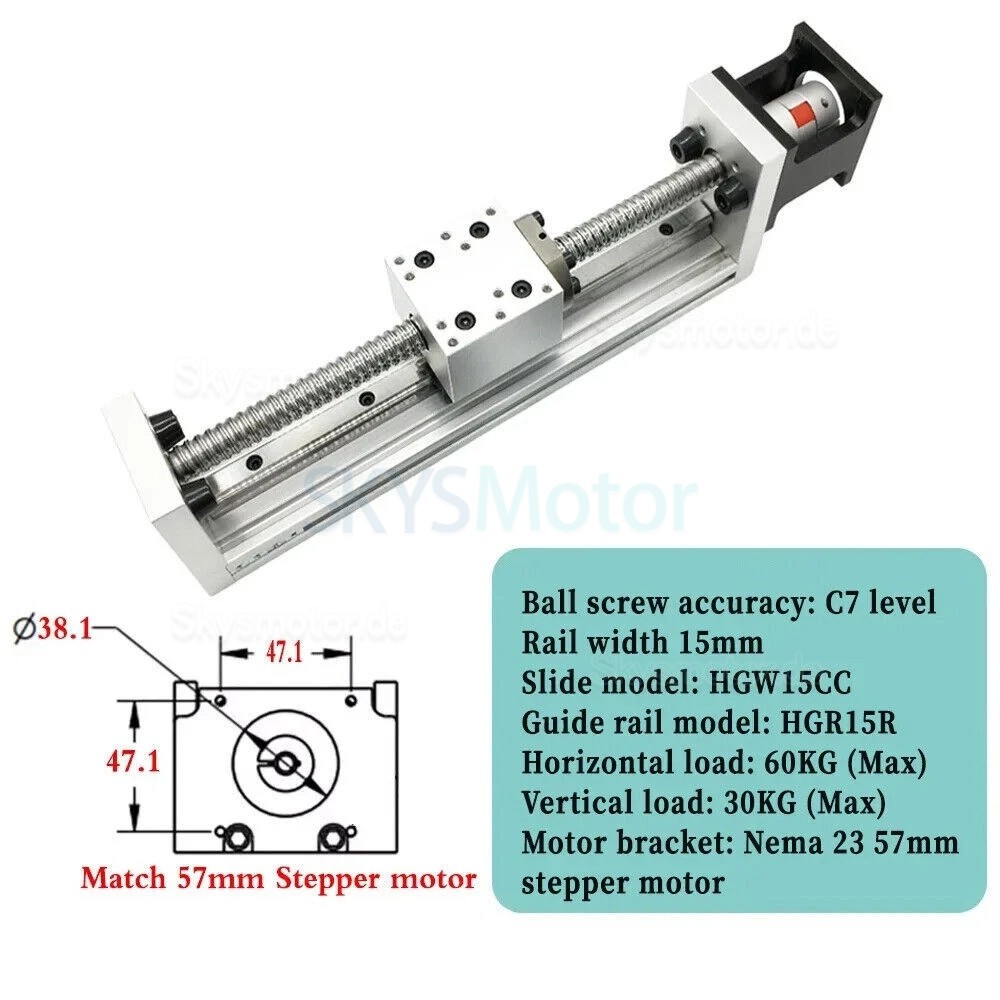

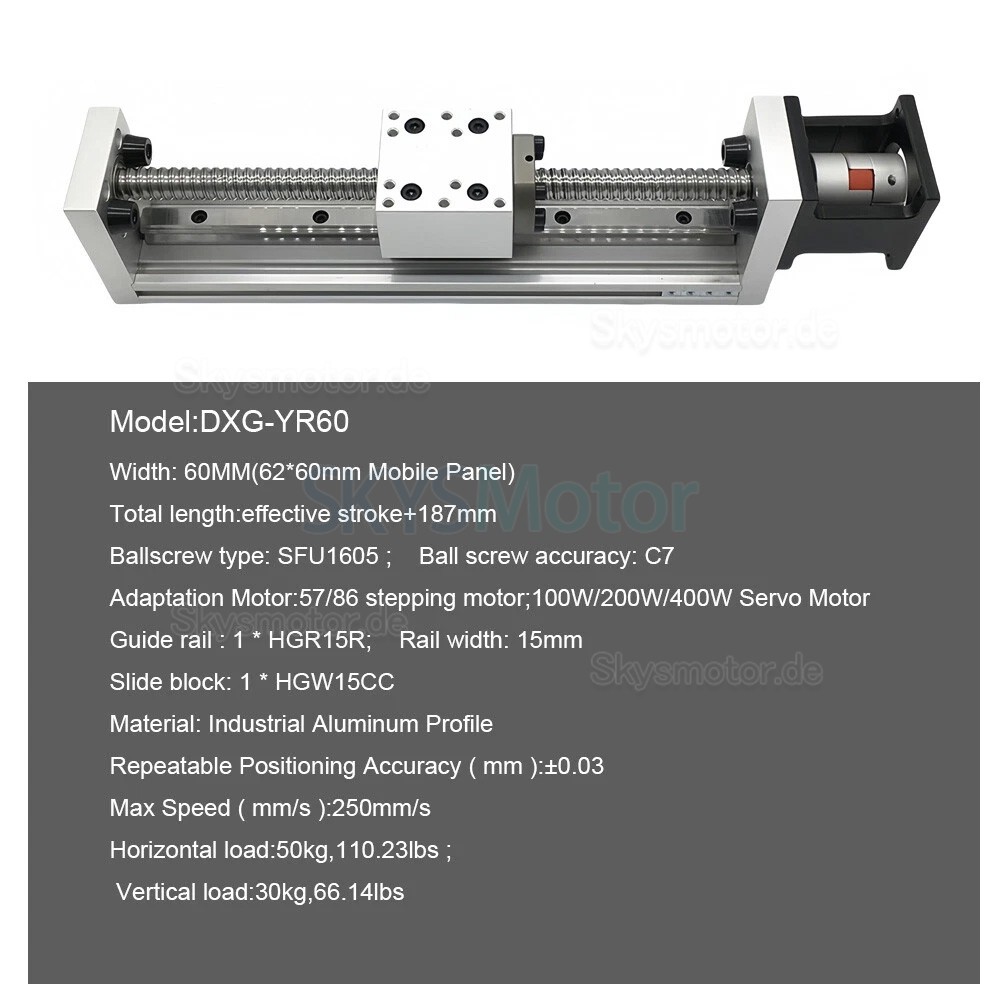

Modell: DXG-YR60
Kugelgewindetrieb-Typ: SFU1605 (Durchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelgewindespindel: Güteklasse C7
Effektiver Hub: 100 mm bis 300 mm (Optional)
Gesamtlänge: Effektiver Hub + 187 mm
Abmessungen der mobilen Platte: 60 mm x 62 mm
Schlittenbreite: 60 mm
Führungsdurchmesser: 15 mm
Führungstyp: HGR15R
Schlittentyp: HGW15CC
Maximale horizontale Belastung: 60 kg
Maximale vertikale Belastung: 30 kg
Wiederholpositioniergenauigkeit: 0,02-0,03 mm

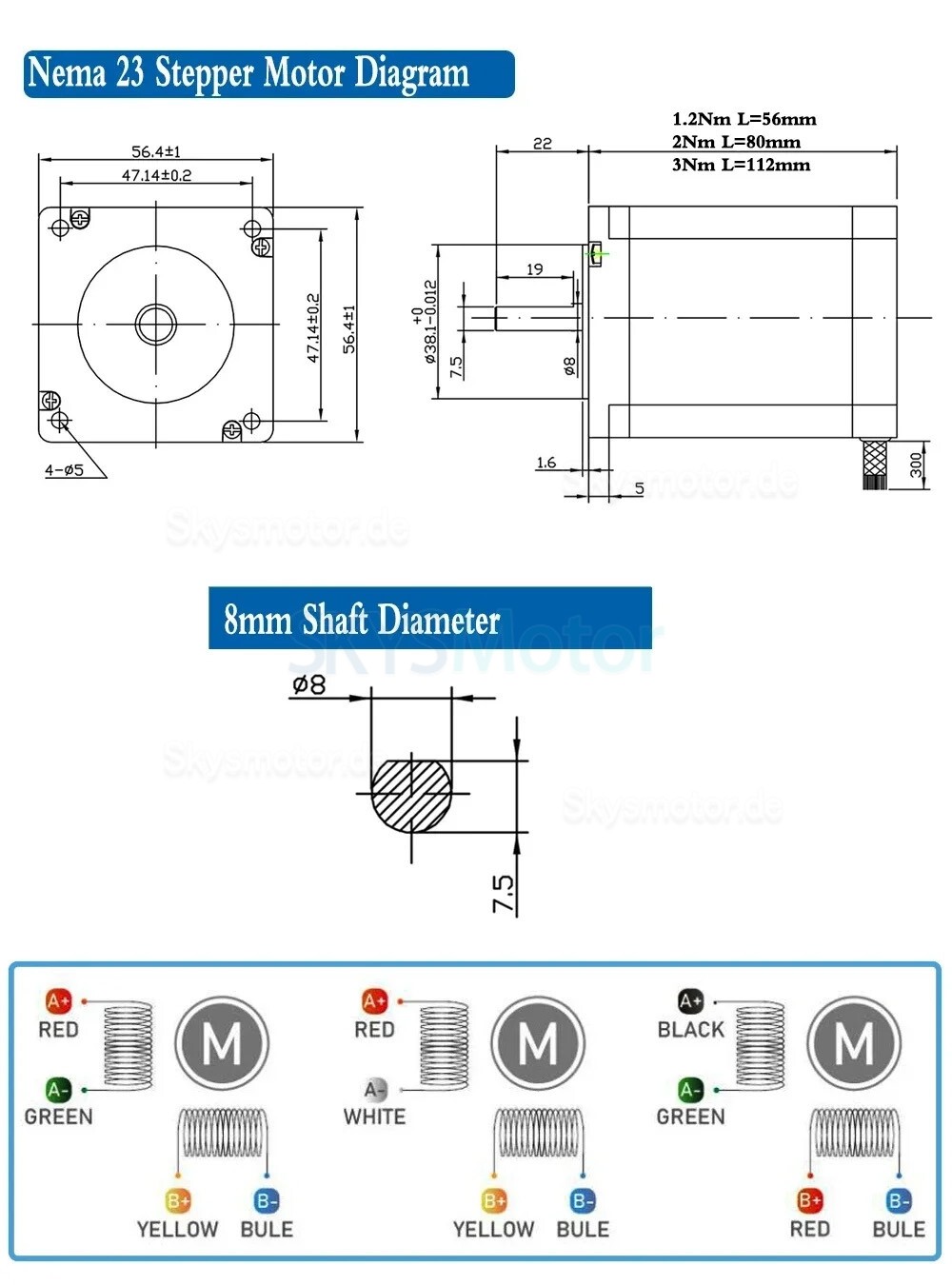

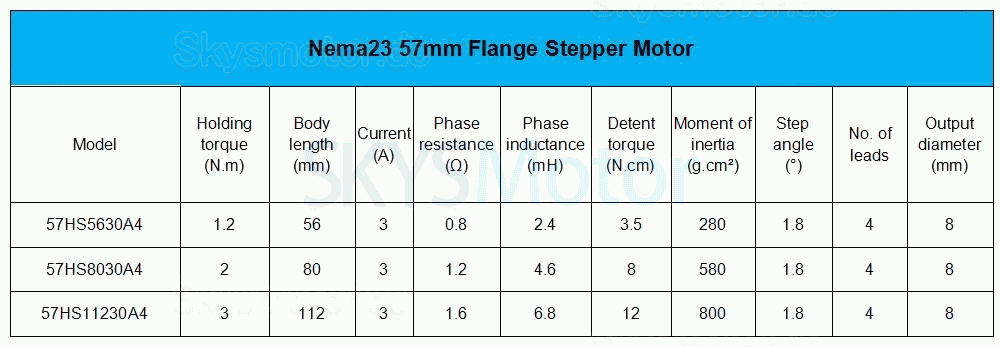

Kompatible Motorhalterung: Nema 23 Schrittmotor; Servomotor der 60er-Serie (Nema 23-Format)
Material Kugelgewindespindel und Linearführung: Kohlenstoffstahl, Lagerstahl
Material Grundplatte: Aluminiumlegierung
Anwendungen:
Dieser Gleittisch kann in Bereichen wie CNC-Maschinen, industriellen Automatisierungssystemen, 3D-Druckern, Verpackungsgeräten, Schweißvorrichtungen und DIY-Projekten eingesetzt werden.

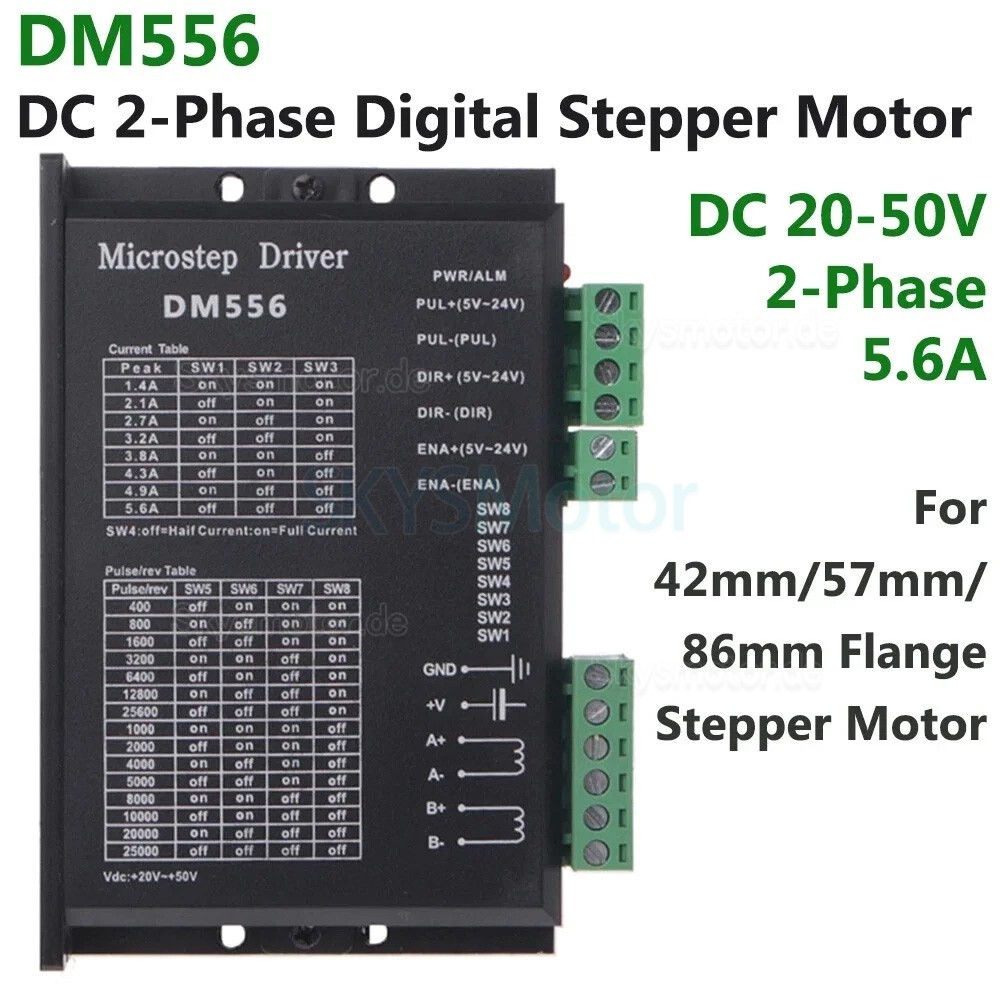

DM556 Motortreiber-Parameter:
Modell: DM556
Kompatible Motoren: Schrittmotoren mit 42 mm / 57 mm / 86 mm Flansch
Eingangsspannung: DC 20-50 V
Ausgangsstrom: 1,0-5,6 A, 8-stufig einstellbar, Auflösung 0,5 A
Treibermethode: Bipolare PWM-Stromregelung
Impulsantwortfrequenz: 200 kHz (Max.)
Isolationswiderstand: 500 MΩ
Isolationsfestigkeit: 500 V/min

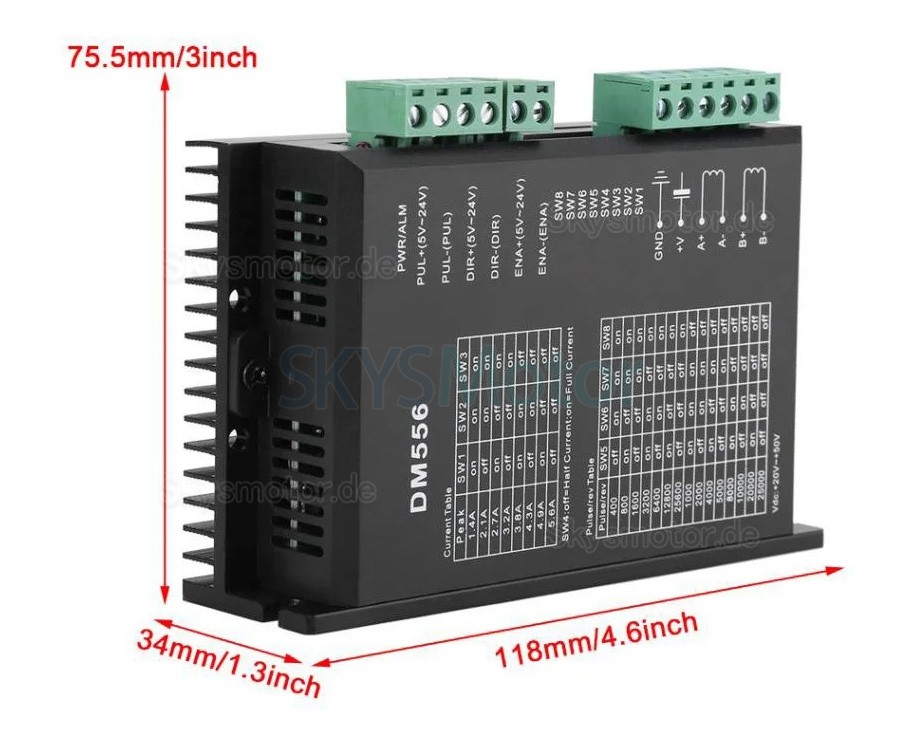

Abmessungen: 118 x 75,5 x 34 mm / 4,6 x 3,0 x 1,3 Zoll
Gewicht: Ca. 270 g / 9,5 Unzen
Kühlmethode: Natürliche oder erzwungene Luftkühlung
Betriebstemperatur: -5 ℃ bis +50 ℃
-
