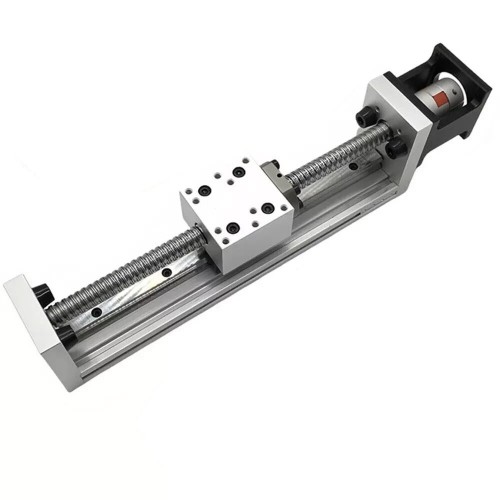

Linearführung schiene DXG-YR60-2, Kugelgewindetrieb Linearmodul, CNC-Schlitten, Hub 100mm–300mm
Linearführung schiene DXG-YR60-2, Kugelgewindetrieb Linearmodul, CNC-Schlitten, Hub 100mm–300mm
Produktname:
Linearfühhrungsschiene DXG-YR60-2, Kugelgewindetrieb-Linearmodul, CNC-Schlitten, Hub 100mm–300mm

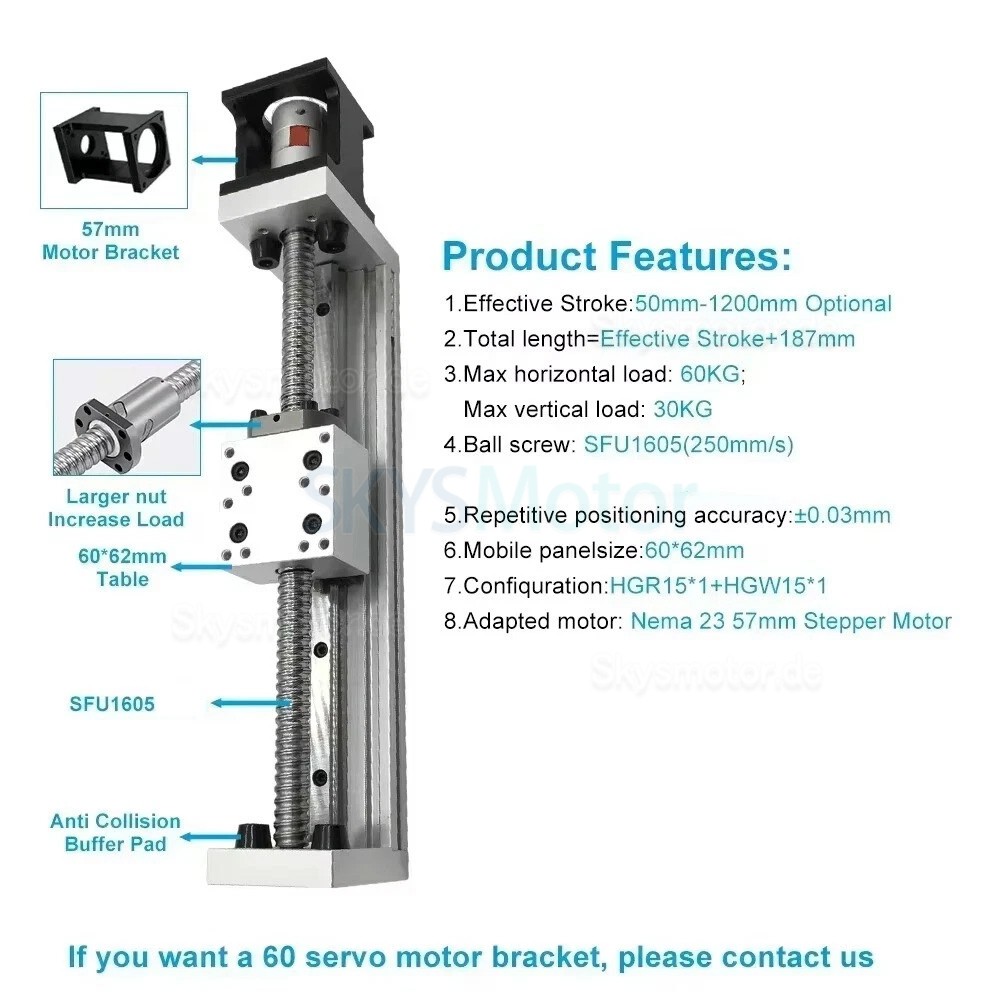

Merkmale:
Belastungskapazität: 60 kg in horizontaler und 30 kg in vertikaler Ausrichtung.

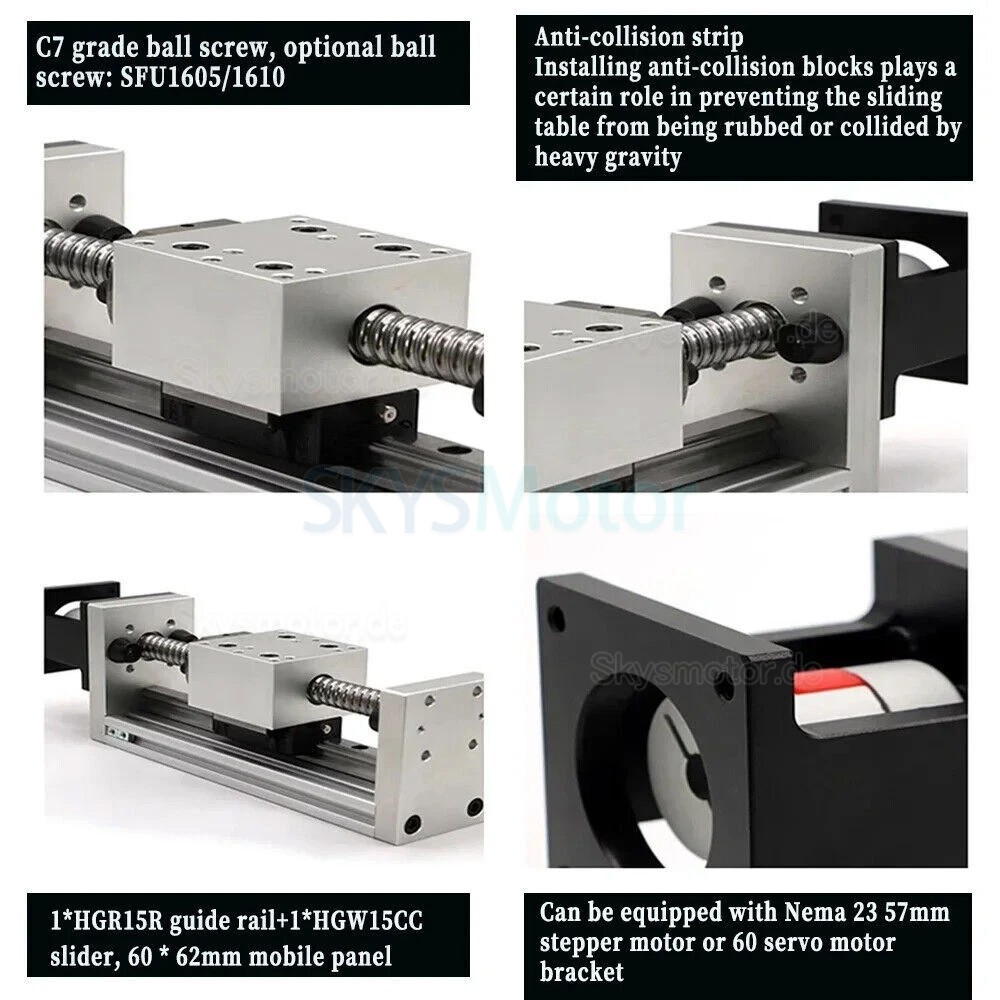

Kugelgewindespindel: Typ SFU1605 der Güteklasse C7 mit einer Steigung von 5 mm und einer Wiederholpositioniergenauigkeit von ±0,03 mm.
Linearführung: Integrierte HGR15R Linearführungen mit HGW15CC Schlitten.

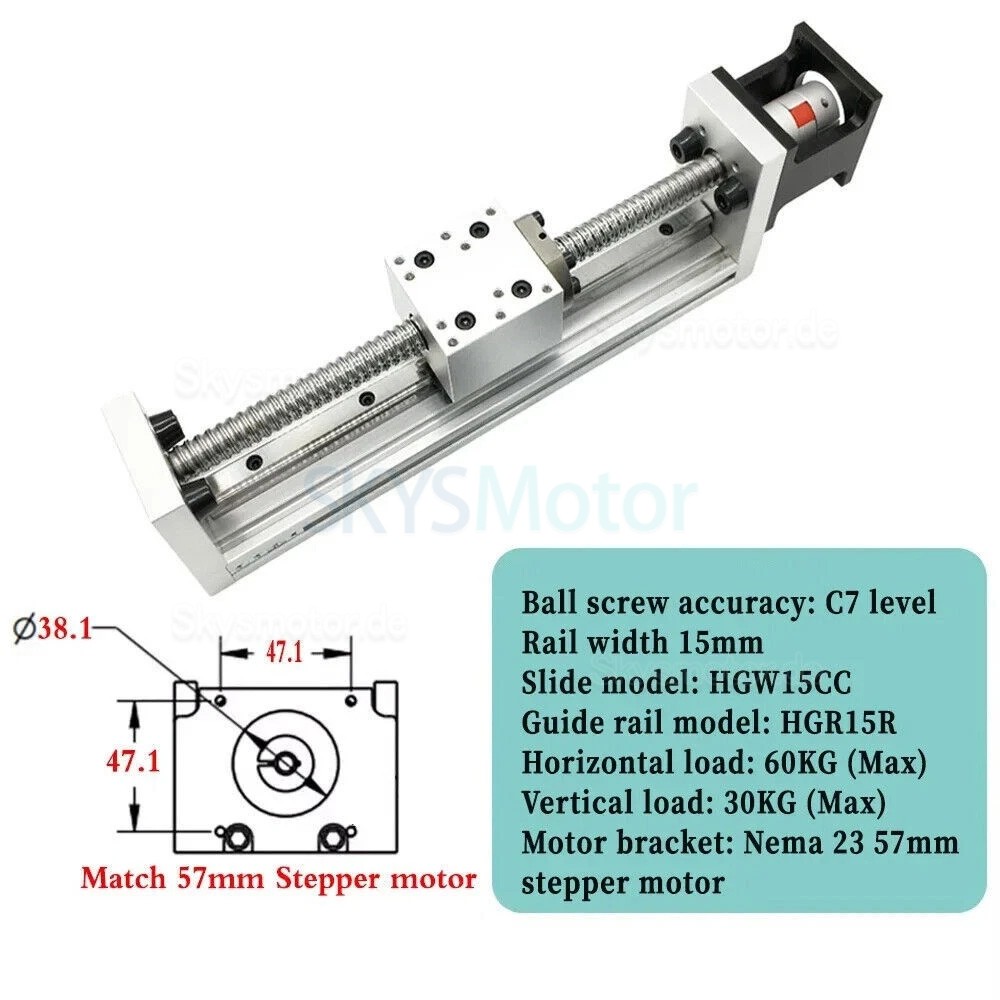

Motorintegration: Grundplatte mit vorgebohrten Befestigungspunkten für Nema 23 Schrittmotoren.
Konstruktionsbreite: 60 mm.
Material: Grundplatte aus Aluminiumlegierung. Enthält eine Kupplung.

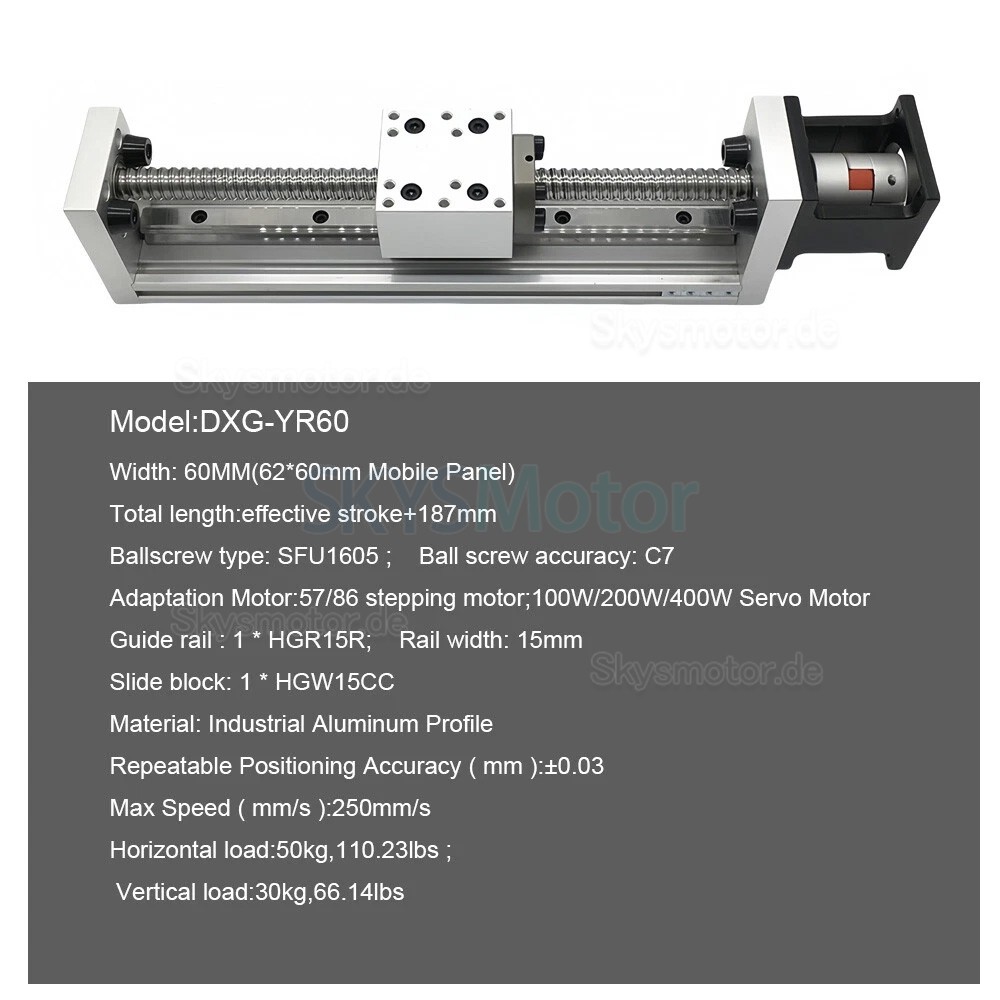

Technische Parameter:
Modell: DXG-YR60
Kugelgewindetrieb-Typ: SFU1605 (Durchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelgewindespindel: Güteklasse C7
Effektiver Hub: 100 mm bis 300 mm (Optional)
Gesamtlänge: Effektiver Hub + 187 mm
Abmessungen der mobilen Platte: 60 mm x 62 mm
Schlittenbreite: 60 mm
Führungsdurchmesser: 15 mm
Führungstyp: HGR15R
Schlittentyp: HGW15CC
Maximale horizontale Belastung: 60 kg
Maximale vertikale Belastung: 30 kg
Wiederholpositioniergenauigkeit: 0,02-0,03 mm
Kompatible Motorhalterung: Nema 23 Schrittmotor; Servomotor der 60er-Serie (Nema 23-Format)
Material Kugelgewindespindel und Linearführung: Kohlenstoffstahl, Lagerstahl
Material Grundplatte: Aluminiumlegierung
Anwendungen:
Dieser Gleittisch kann in Bereichen wie CNC-Maschinen, industriellen Automatisierungssystemen, 3D-Druckern, Verpackungsgeräten, Schweißvorrichtungen und DIY-Projekten eingesetzt werden.
Paketinhalt:
1x SFU1605 CNC-Gleittisch
1x 8mm-auf-8mm Kupplung für Nema 23 Motor
.jpg "Linearführung schiene DXG-YR60-2, Kugelgewindetrieb Linearmodul, CNC-Schlitten, Hub 100mm–300mm")
.jpg "Linearführung schiene DXG-YR60-2, Kugelgewindetrieb Linearmodul, CNC-Schlitten, Hub 100mm–300mm")
.jpg "Linearführung schiene DXG-YR60-2, Kugelgewindetrieb Linearmodul, CNC-Schlitten, Hub 100mm–300mm")
-
