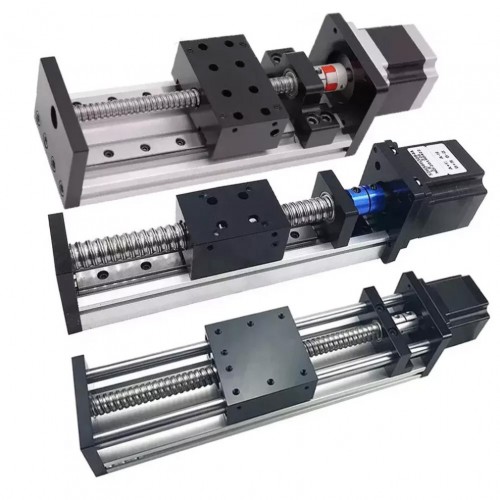

Elektrischer CNC Lineartisch OSP001600 mit Linearführung und Schrittmotor
Elektrischer CNC Lineartisch OSP001600 mit Linearführung und Schrittmotor
Technische Parameter:

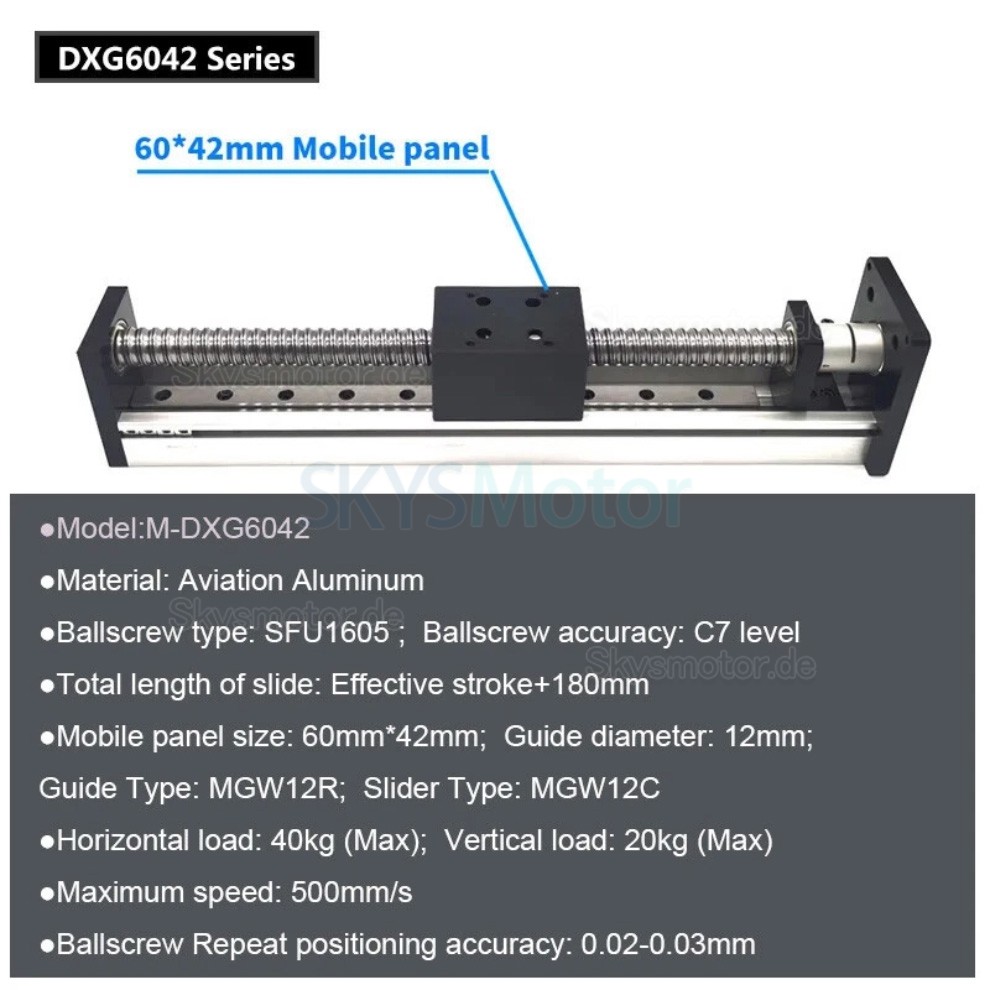

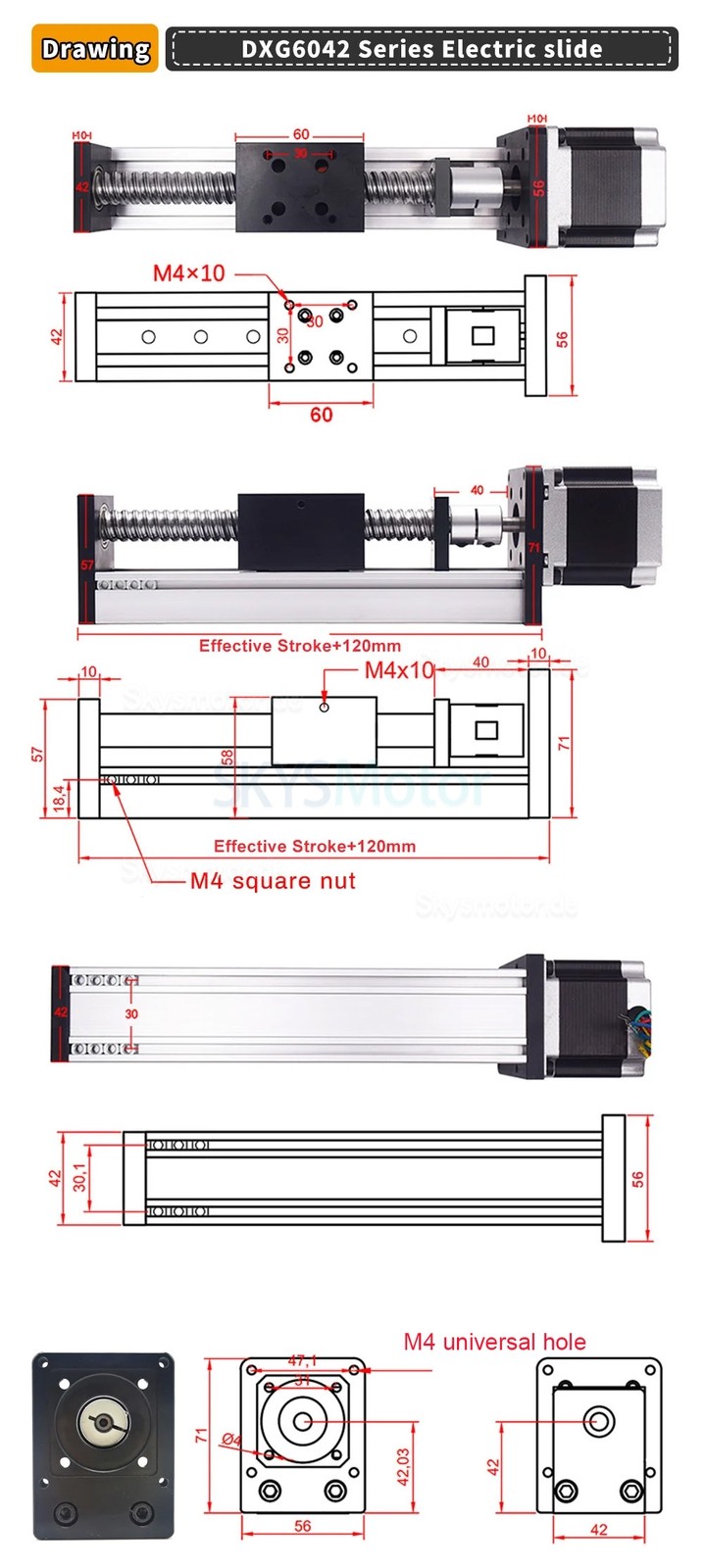

Modell: DXG6042 - Breite 42mm, 40kg (88,18 lb)
Breite: 42 mm
Gewicht: 40 kg (88,18 lb)
Kugelgewindetrieb-Typ: SFU1605 (Spindeldurchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelgewindespindel: Güteklasse C7
Effektiver Hub: 100 mm - 600 mm (Optional)
Gesamtlänge: Effektiver Hub + 120 mm (Elektrischer Schlitten)

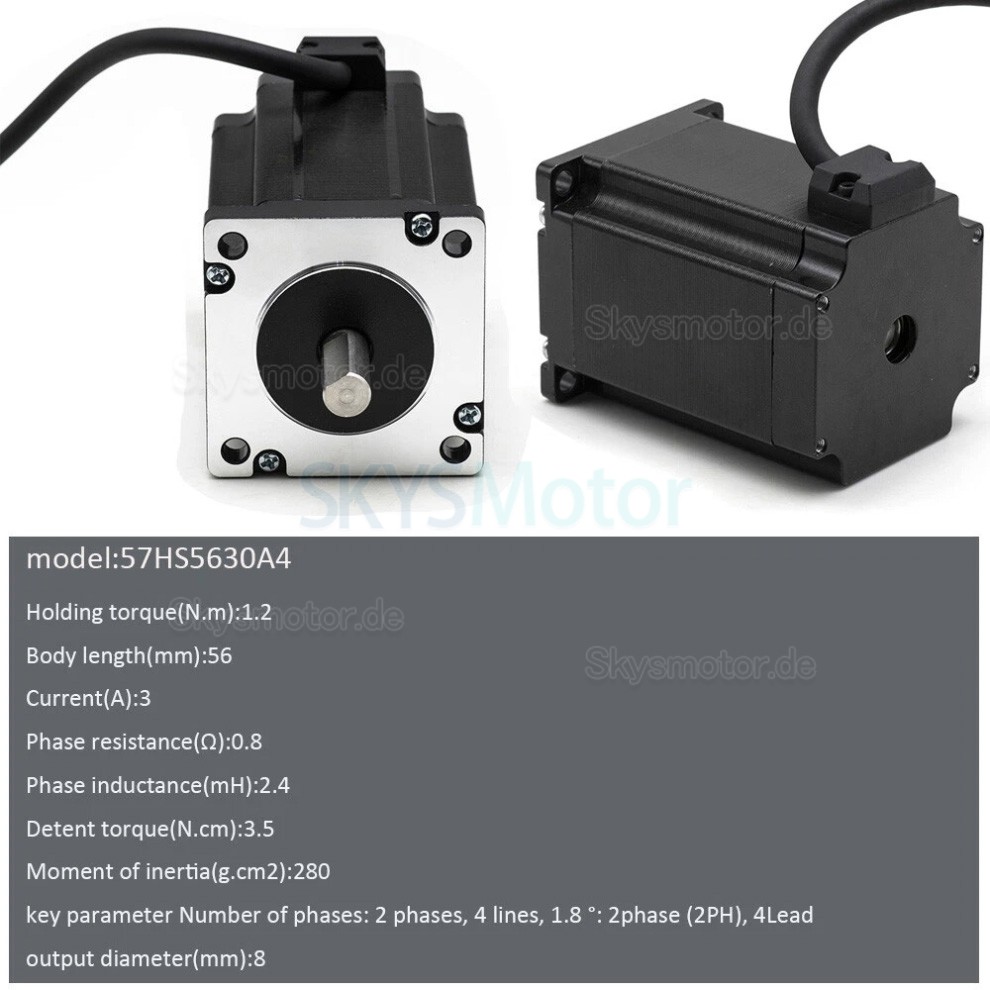

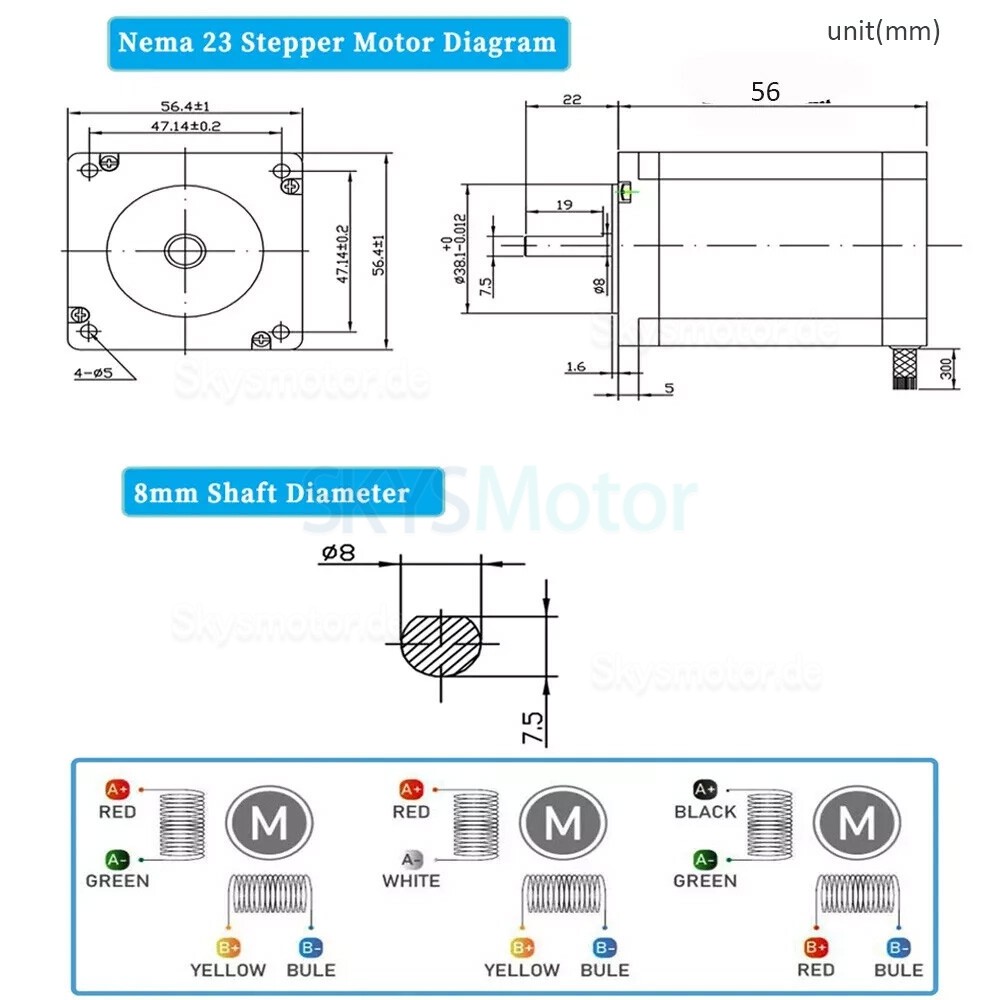

Kompatible Motorhalterung: NEMA 17 / NEMA 23 Schrittmotor
Abmessungen der mobilen Platte: 60 x 42 mm
Führungsdurchmesser: 12 mm
Führungstyp: MGW12R
Schlittentyp: MGW12C
Maximale horizontale Belastung: 40 kg
Maximale vertikale Belastung: 20 kg
Maximale Geschwindigkeit: 500 mm/s
Wiederholpositioniergenauigkeit der Kugelgewindespindel: 0,02-0,03 mm
Material: Industrielles Aluminiumprofil

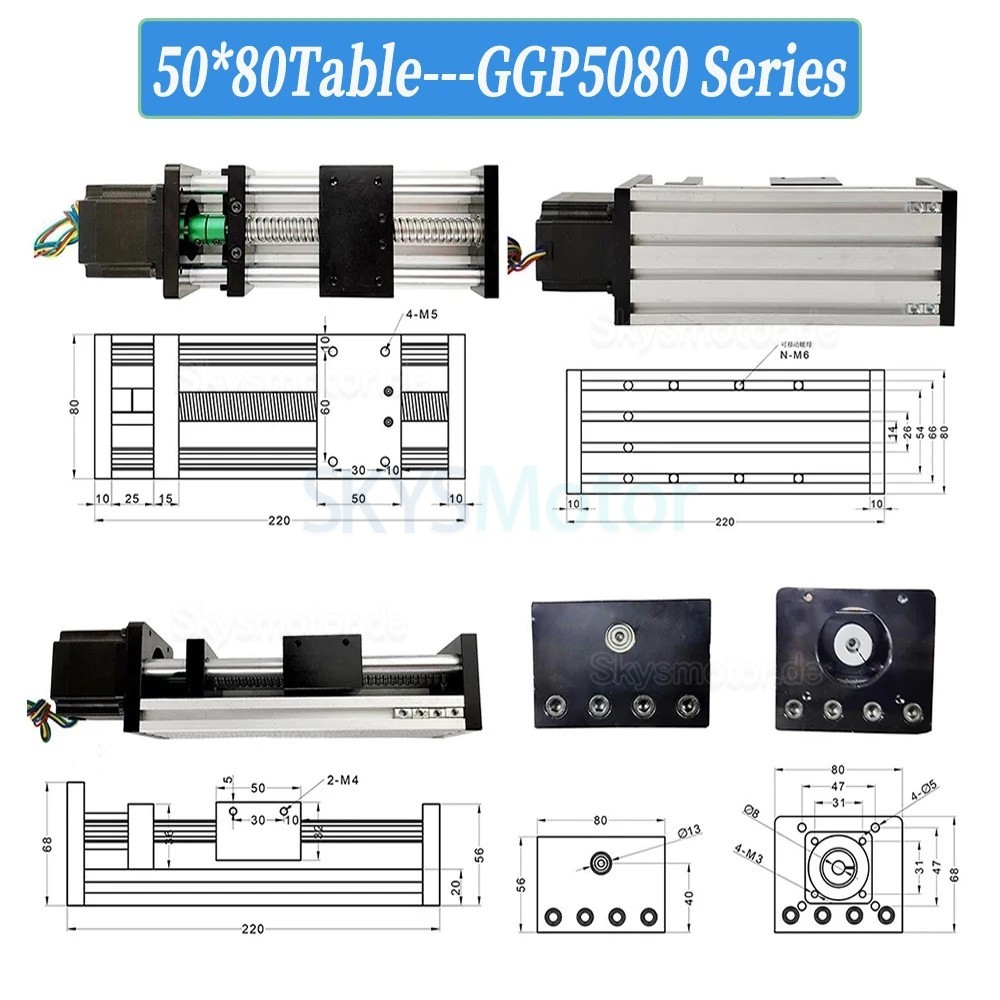

Modell: GGP5080 - Breite 80mm, 40kg (88,18 lb)
Breite: 80 mm
Gewicht: 40 kg (88,18 lb)
Kugelgewindetrieb-Typ: SFU1605 (Spindeldurchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelgewindespindel: Güteklasse C7
Effektiver Hub: 50 mm - 300 mm (Optional)
Gesamtlänge: Effektiver Hub + 120 mm
Führungsdurchmesser: 12 mm
Führungstyp: 2 Stück optische Achsenstangen
Maximale Geschwindigkeit: 100 mm/s
Maximale horizontale Belastung: 40 kg
Maximale vertikale Belastung: 20 kg
Wiederholpositioniergenauigkeit der Kugelgewindespindel: 0,02-0,05 mm
Material: Industrielles Aluminiumprofil
Kompatible Motorhalterung: NEMA 17 / NEMA 23 Schrittmotor

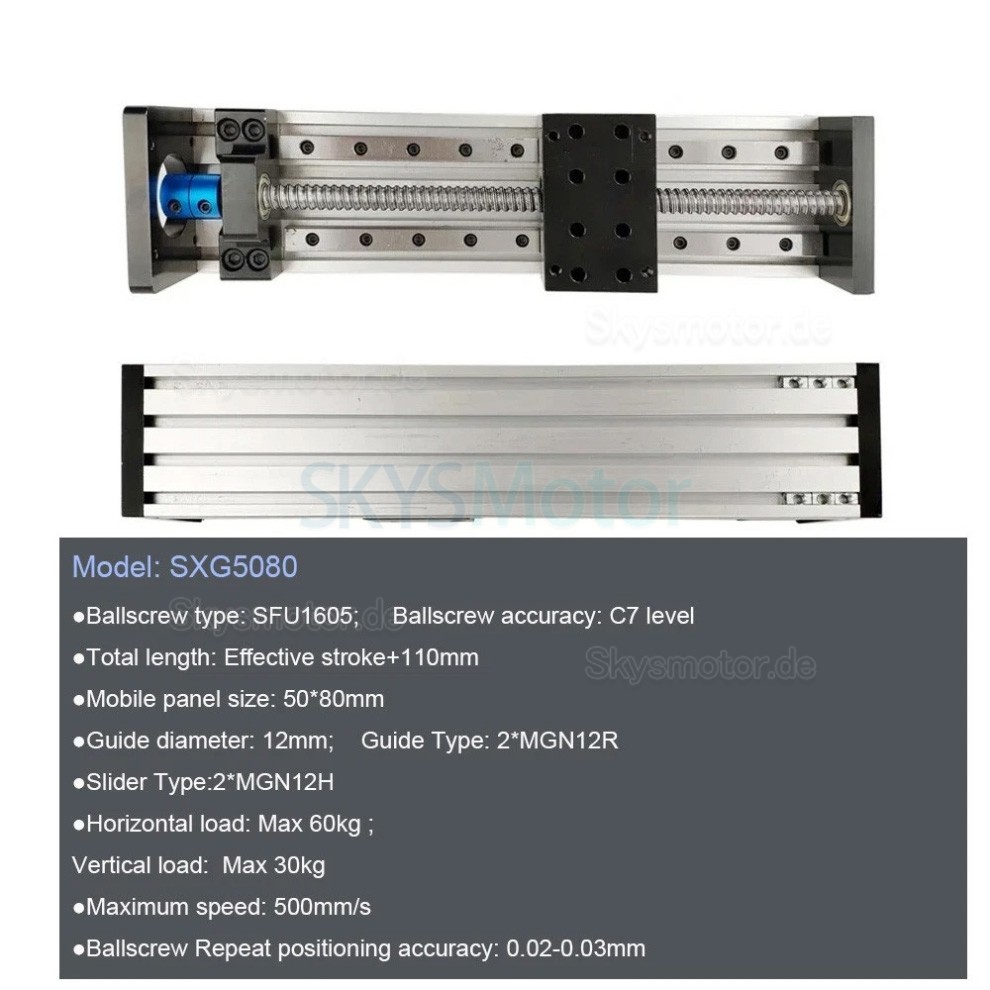

Modell: SXG5080 - Breite 80mm, 60kg (132,28 lb)
Breite: 80 mm
Gewicht: 60 kg (132,28 lb)
Kugelgewindetrieb-Typ: SFU1605 (Spindeldurchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelgewindespindel: Güteklasse C7
Effektiver Hub: 300 mm (Optional)
Gesamtlänge: Effektiver Hub + 110 mm (50x80 Tisch)
Abmessungen der mobilen Platte: 50 x 80 mm
Führungsdurchmesser: 12 mm
Führungstyp: 2 x MGN12R
Schlittentyp: 2 x MGN12C (für 50x80 mm Tisch)
Maximale horizontale Belastung: 60 kg (für 50x80 mm Tisch)
Maximale vertikale Belastung: 30 kg (für 50x80 mm Tisch)
Maximale Geschwindigkeit: 500 mm/s
Wiederholpositioniergenauigkeit der Kugelgewindespindel: 0,02-0,03 mm
Material Kugelgewindespindel und Linearführung: Kohlenstoffstahl und Lagerstahl
Material Grundplatte: Aluminiumlegierung
