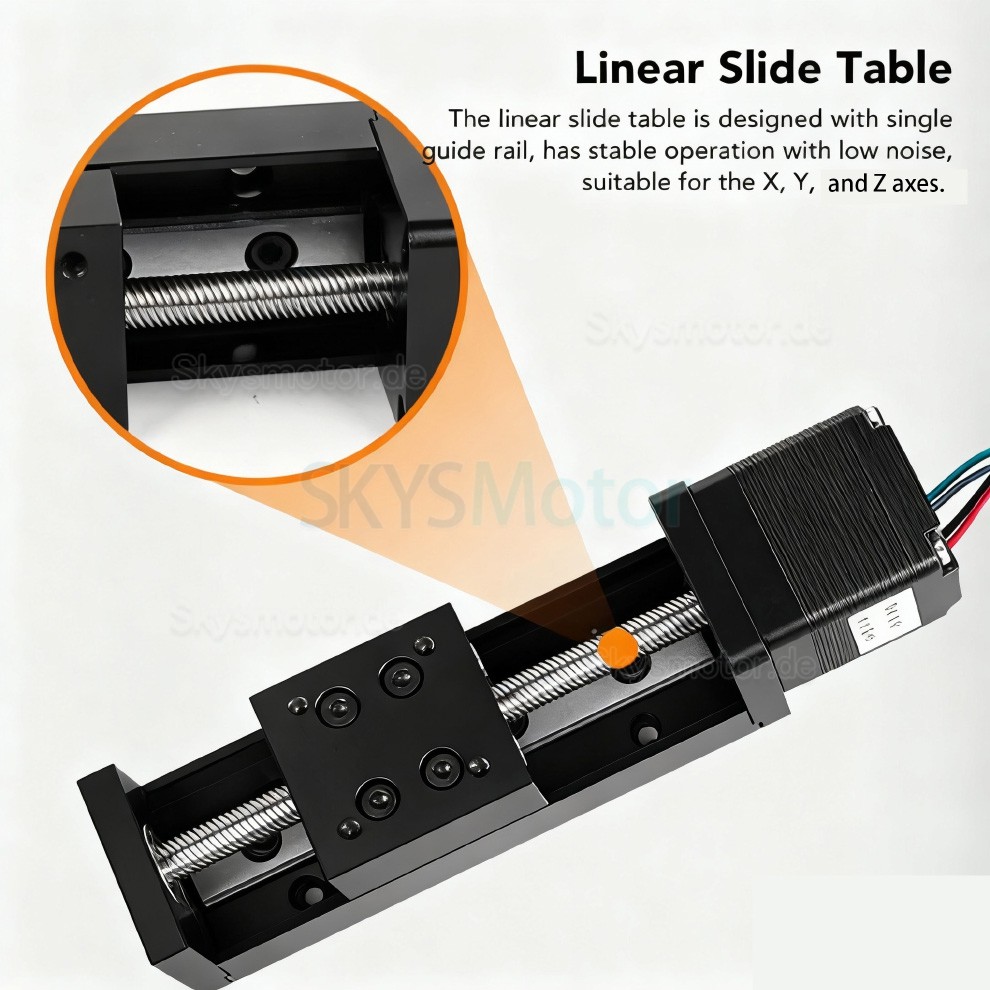

Mini Motorisierter Lineartisch OSP001602 CNC Schlitten mit Neme 11 Schrittmotor & TB6600 Treiberkit

Mini Motorisierter Lineartisch OSP001602 CNC Schlitten mit Neme 11 Schrittmotor & TB6600 Treiberkit

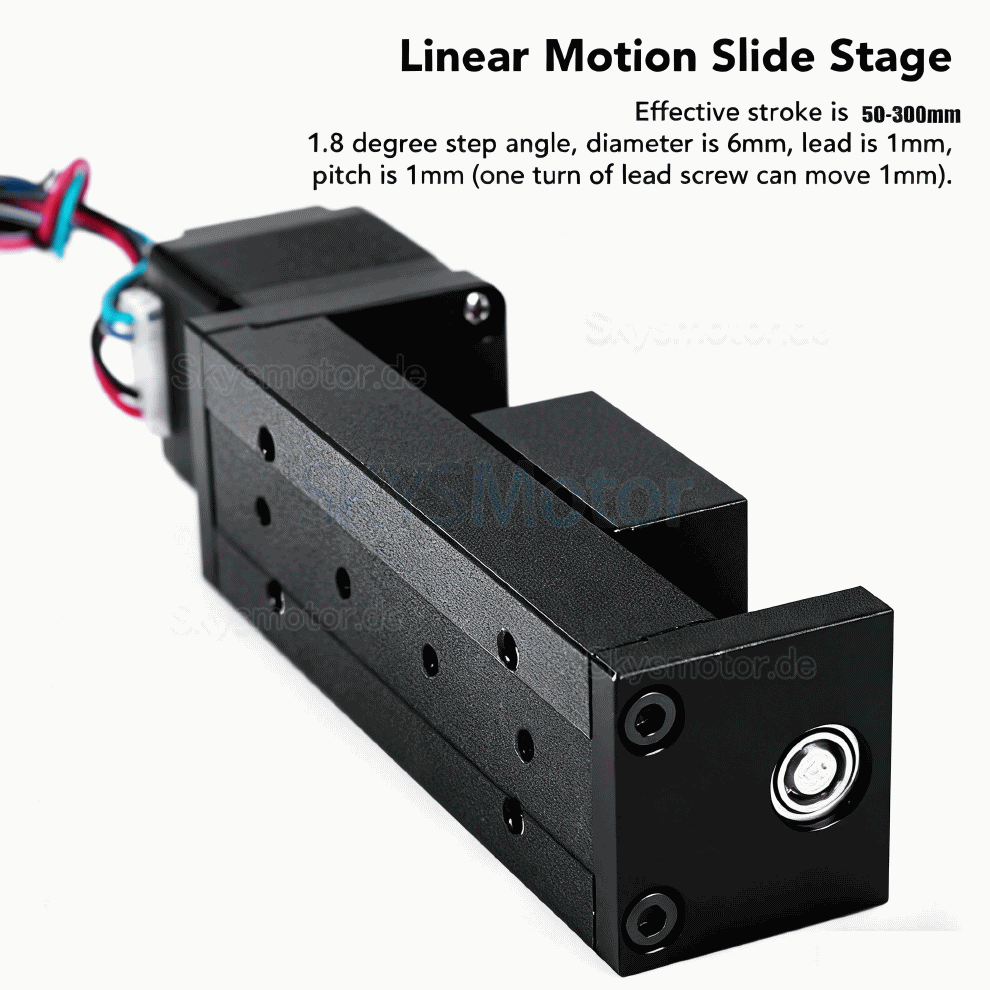

Merkmale:

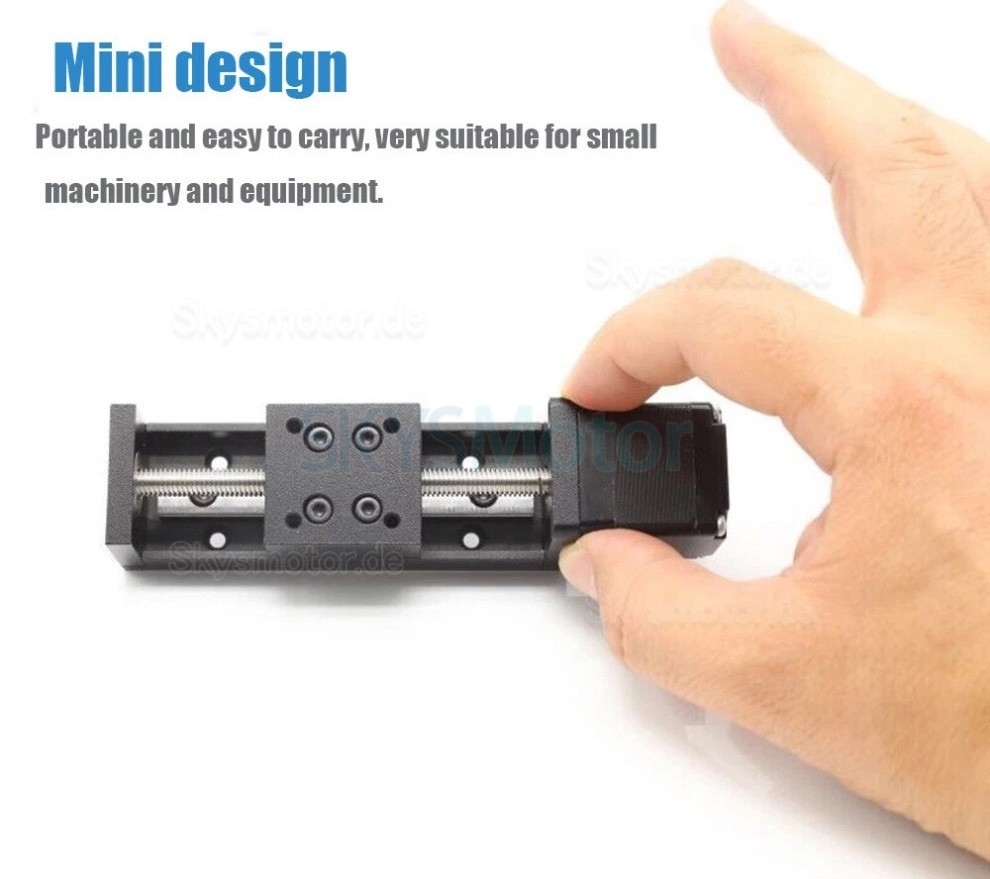

Kompaktes Linearführungs-Gleitmodul mit mikrokompakter integrierter Bauweise (Breite: 30 mm).
Grundplatte aus Aluminiumlegierung mit zweikerniger Schienenführung aus Lagerstahl.
Horizontale Belastbarkeit: 5 kg; Vertikale Belastbarkeit: 1 kg. Einstellbarer Hub: 50–300 mm.
Ausgestattet mit goldfarbenem Handrad und Hubskala. Kombiniert mit einer Trapezgewindespindel (Durchmesser: 6 mm; Steigungen verfügbar: 1 / 2 / 4 / 6 / 12 mm).
Integrierter NEMA11 28 Schrittmotor (Strom: 0,6 A, Drehmoment: 0,07 N·m).
Anwendung: Geeignet für automatisierte Bearbeitungsanwendungen wie 3D-Drucker, CNC-Maschinen, Laserschneider, automatische Schraubendreher, Löt- und Dosiersysteme.

Paketinhalt:
1 x T06 Trapezgewinde-Gleittisch
1 x NEMA11 28 mm Schrittmotor
1 x TB6600 Treiber

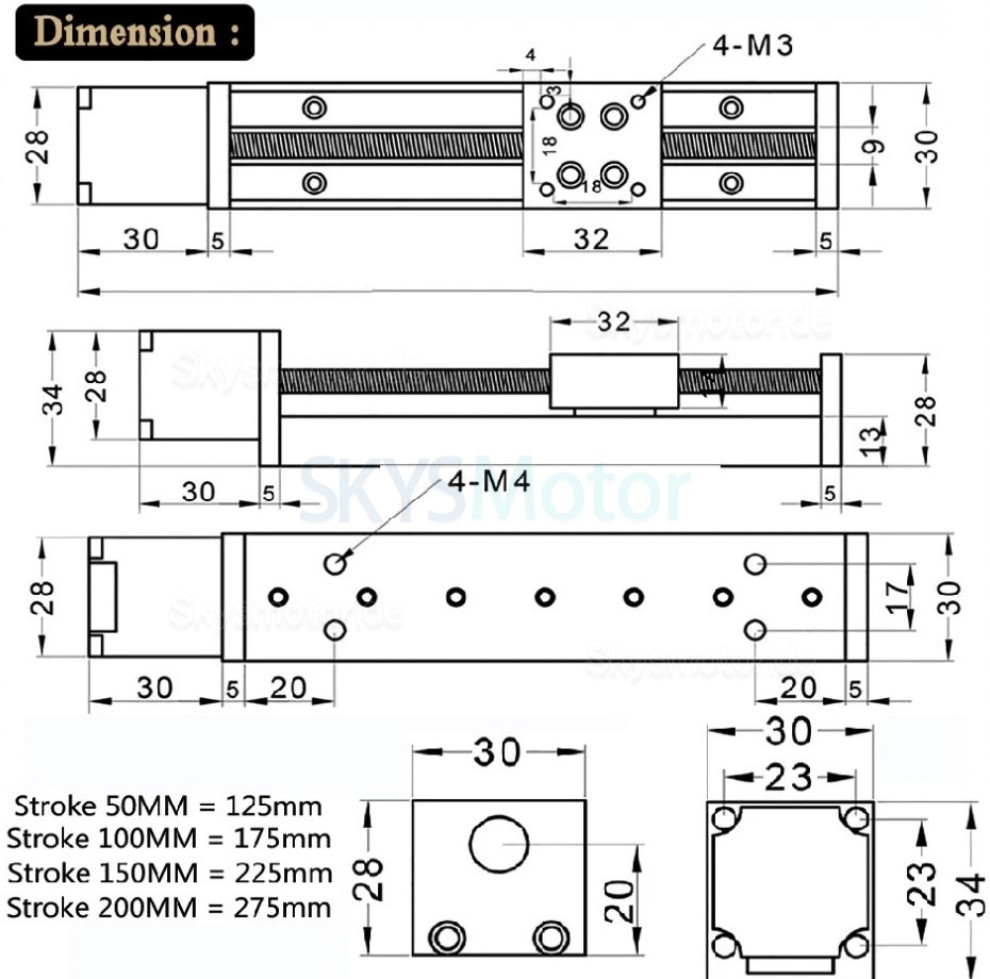

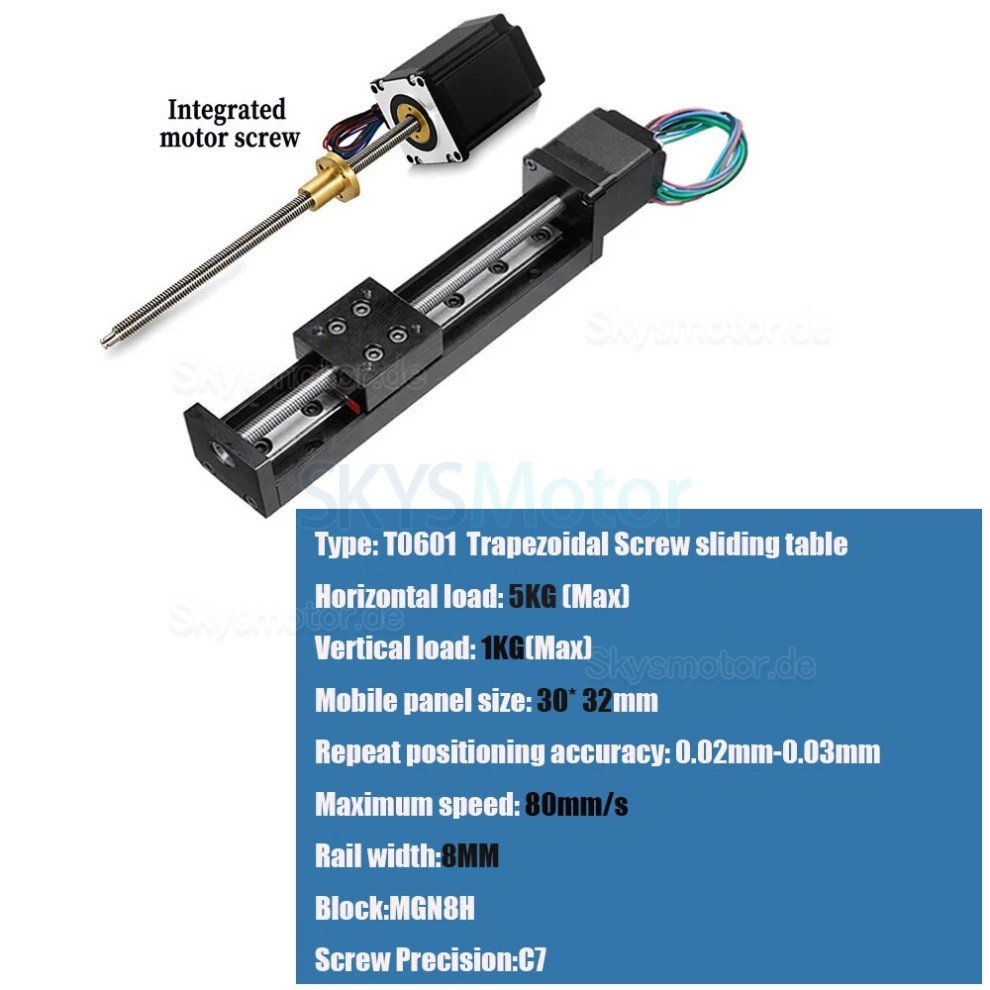

Spezifikationen (Gleittisch):
Modell: T06
Gleittisch-Typ: Trapezgewinde-Gleittisch
Maximale horizontale Belastung: 5 kg
Maximale vertikale Belastung: 1 kg
Effektiver Hub: 50–300 mm
Gesamtlänge: Effektiver Hub + 75 mm
Abmessungen der mobilen Platte: 30 mm x 32 mm
Wiederholpositioniergenauigkeit: 0,02–0,03 mm
Maximale Geschwindigkeit: 80 mm/s
Schienenbreite: 6 mm
Schlitten-Typ: MGN8H
Spindelgenauigkeit: C7
Steigung: 1 mm

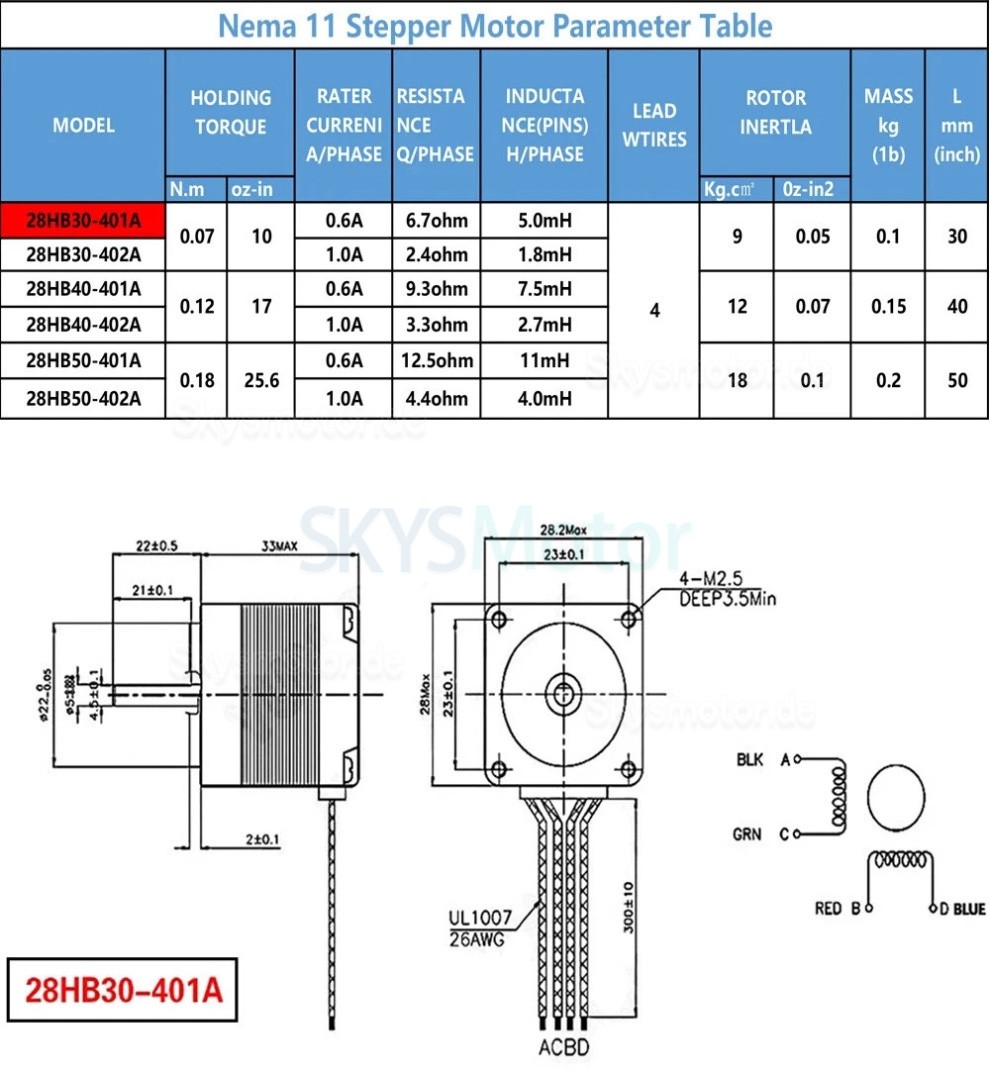

Schrittmotor-Spezifikationen:
Motormodell: 28HB30-401A
Motorflanschmaße: NEMA 11 (28 mm)
Haltemoment: 0,07 N·m
Motorbauklänge: 30 mm
Wellendurchmesser: 5 mm
Motortyp: Hybridmotor
Phasen: 2 Phasen
Strom pro Phase: 0,6 A
Zertifizierungen: CCC, CE, ISO
Schrittwinkel: 1,8 Grad

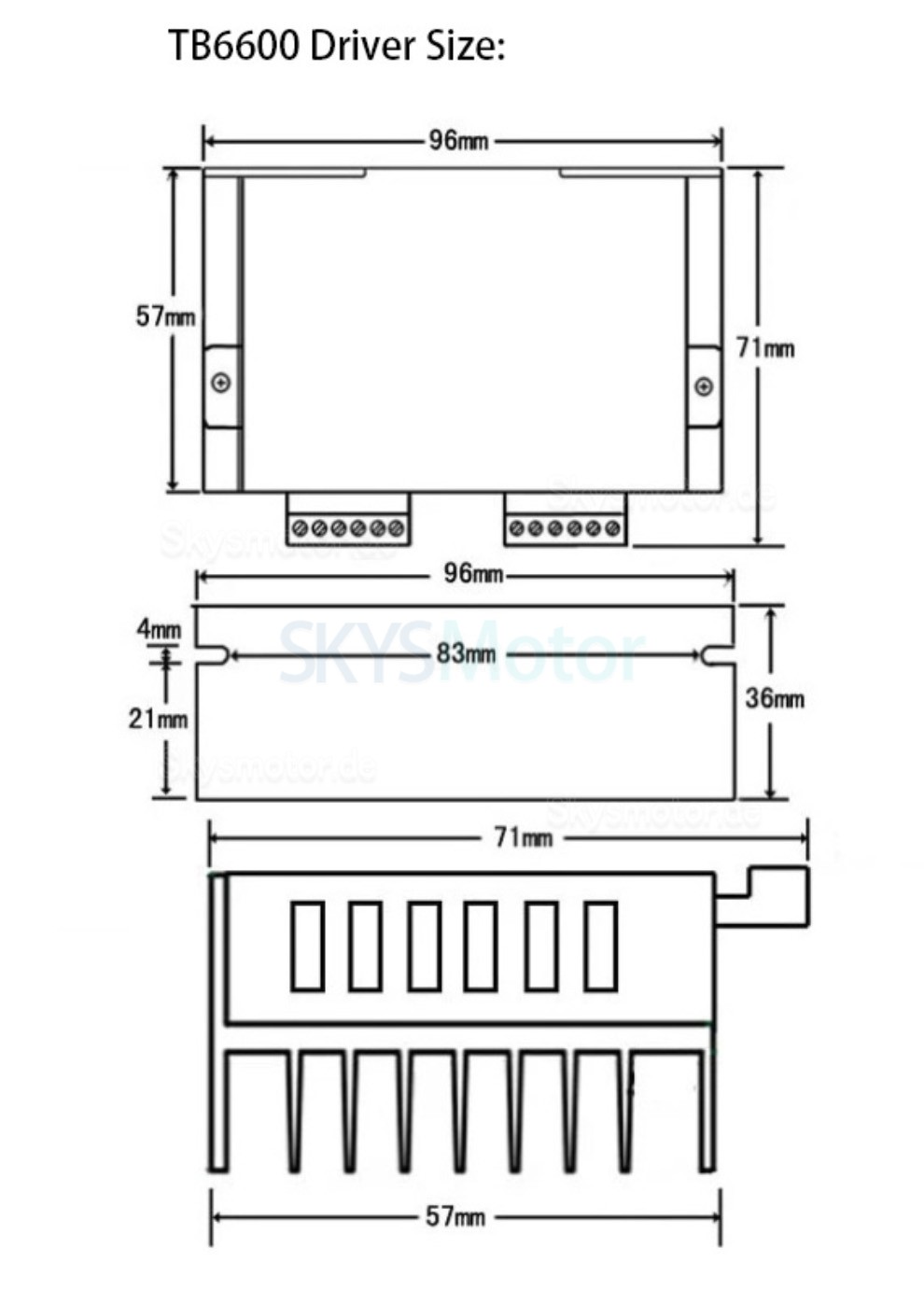

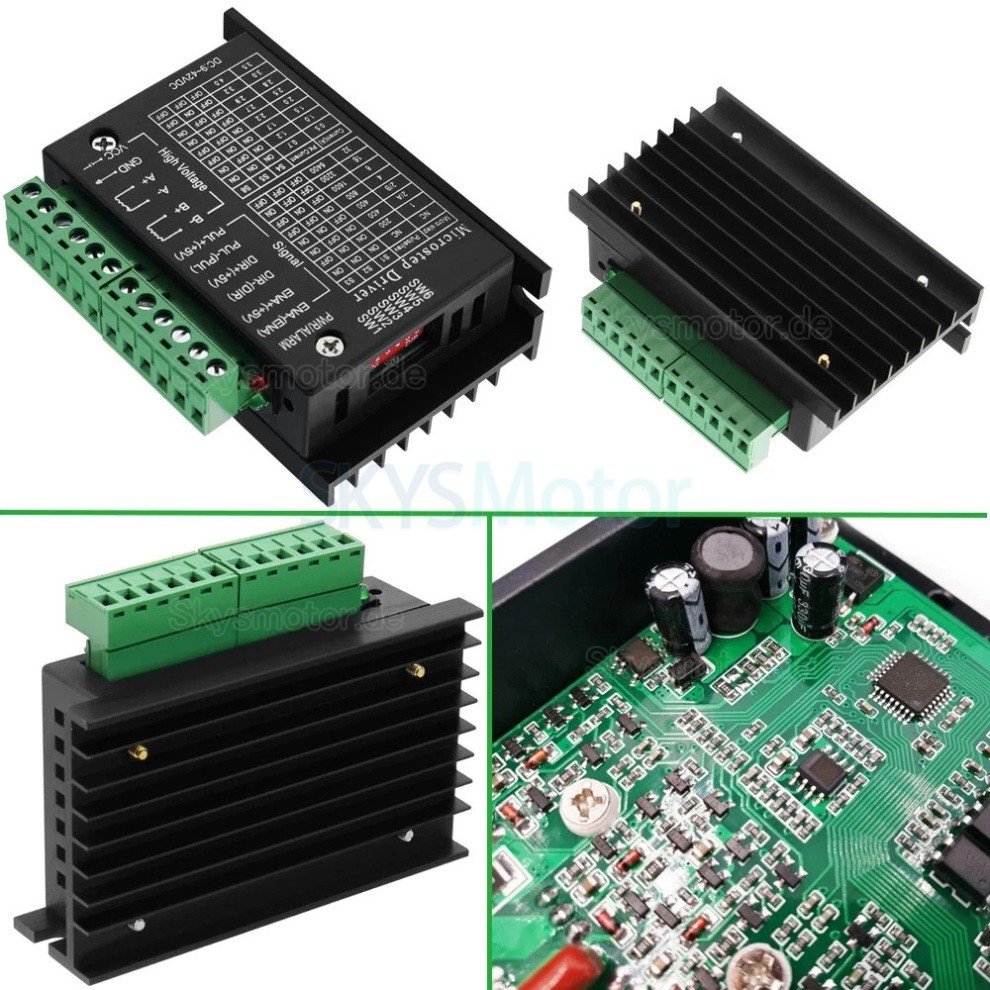

Motortreiber-Spezifikationen:
Treibermodell: TB6600
Kompatibler Motor: Schrittmotor mit 42 mm / 57 mm Flansch
Eingangsspannung: DC 9–42 V
Eingangs-/Ausgangsstrom: 0,5–3,5 A
Maximale Leistung: 150 W
Mikroschritteinstellung: 1, 2, 4, 8, 16, 32
Betriebstemperatur: -10 °C bis 45 °C
Lagertemperatur: -40 °C bis 70 °C
Luftfeuchtigkeit: Kondensationsfrei, kein Wasserkontakt
