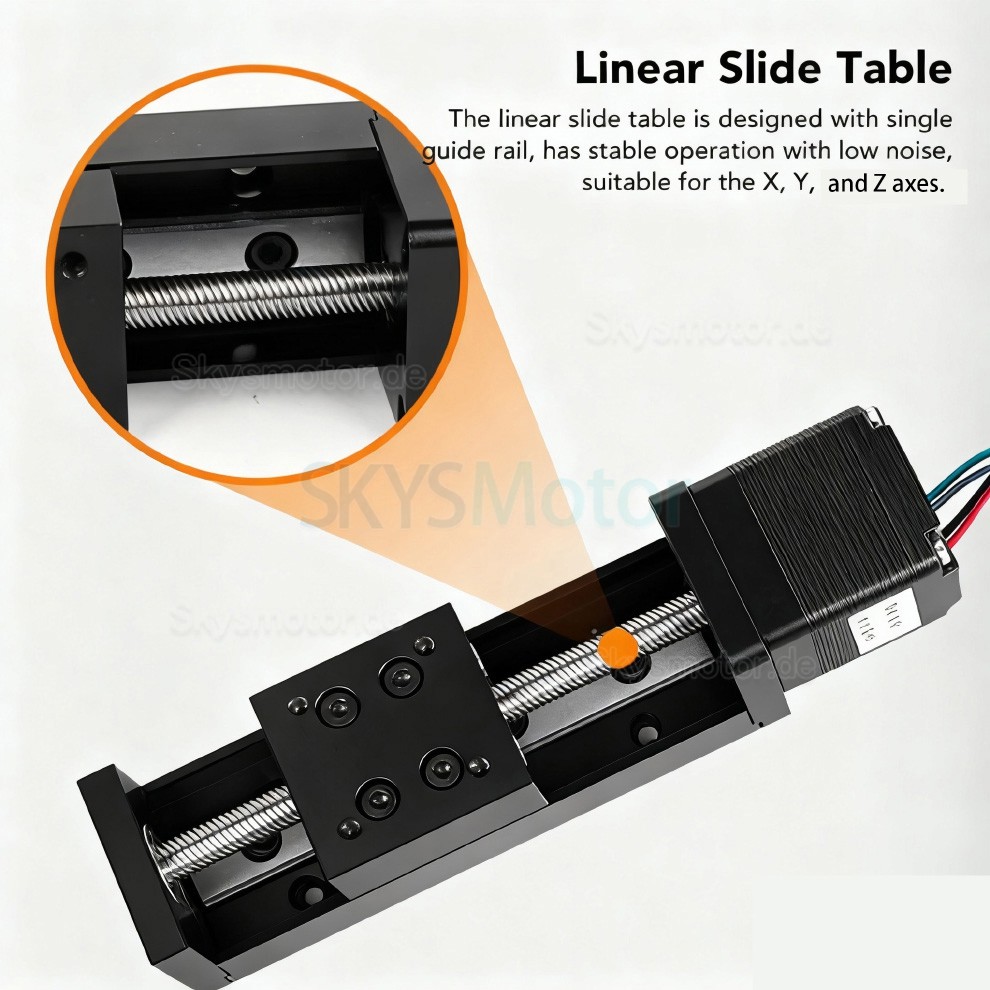

Lineartisch Motorisiert OSP001603 Linearführungsmodul 50mm–300mm Hub mit Nema11 Motor Kit

Lineartisch Motorisiert OSP001603 Linearführungsmodul 50mm–300mm Hub mit Nema11 Motor Kit

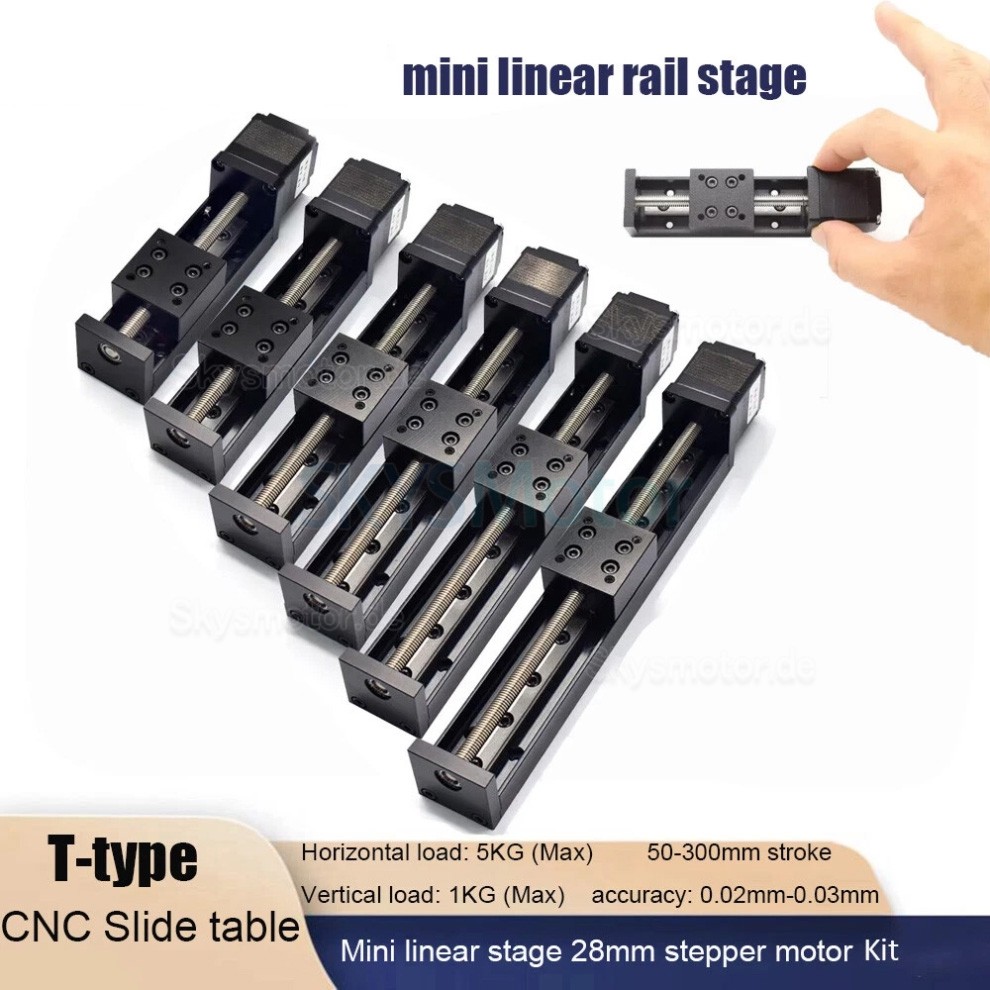

Merkmale:

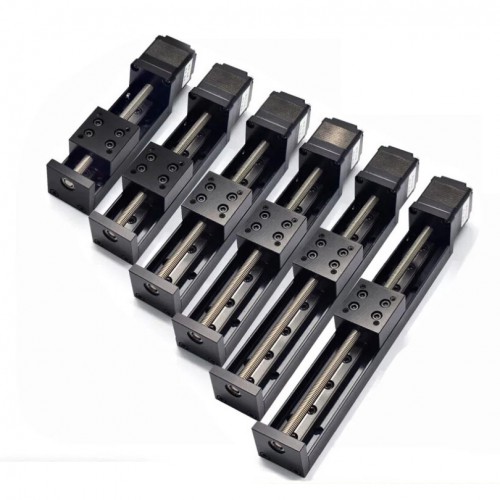

Kompaktes Linearführungs-Gleitmodul mit mikrokompakter integrierter Bauweise (Breite: 30 mm).

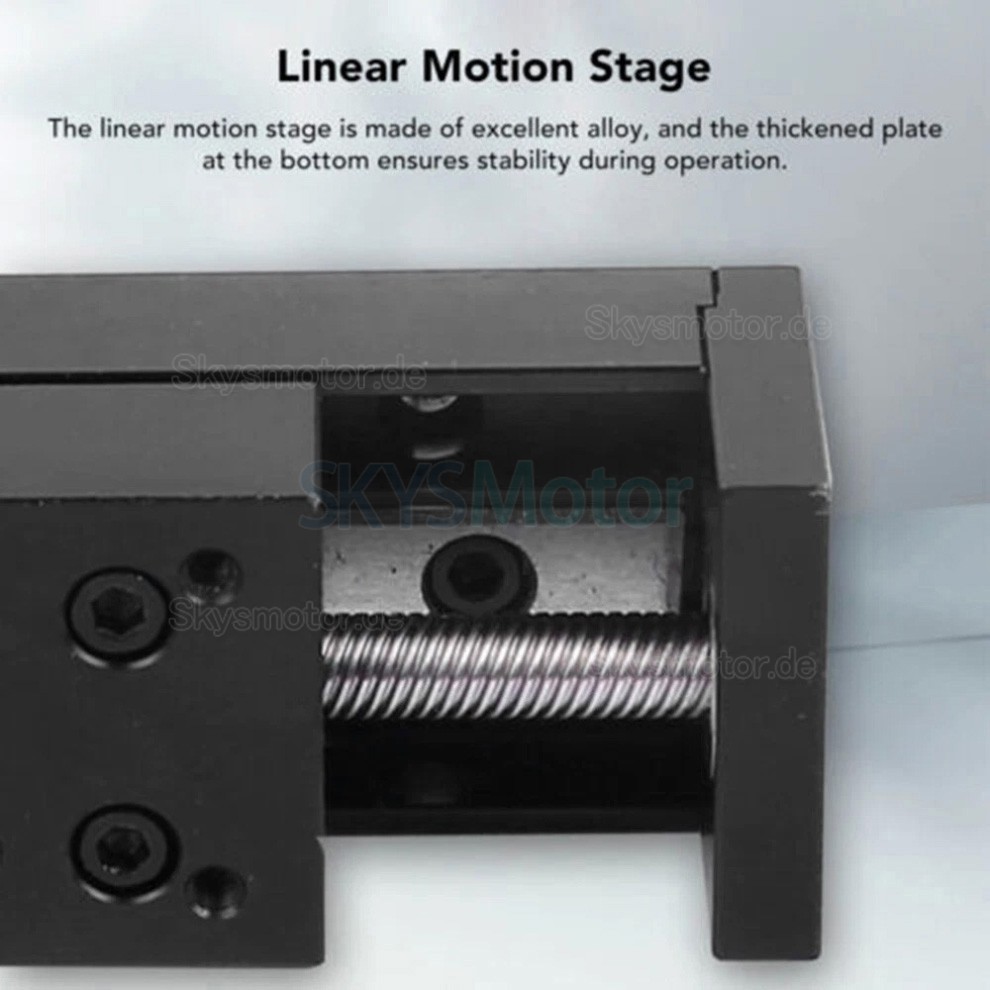

Grundplatte aus Aluminiumlegierung mit zweikerniger Schienenführung aus Lagerstahl.

Horizontale Belastbarkeit: 5 kg; Vertikale Belastbarkeit: 1 kg. Einstellbarer Hub: 50–300 mm.

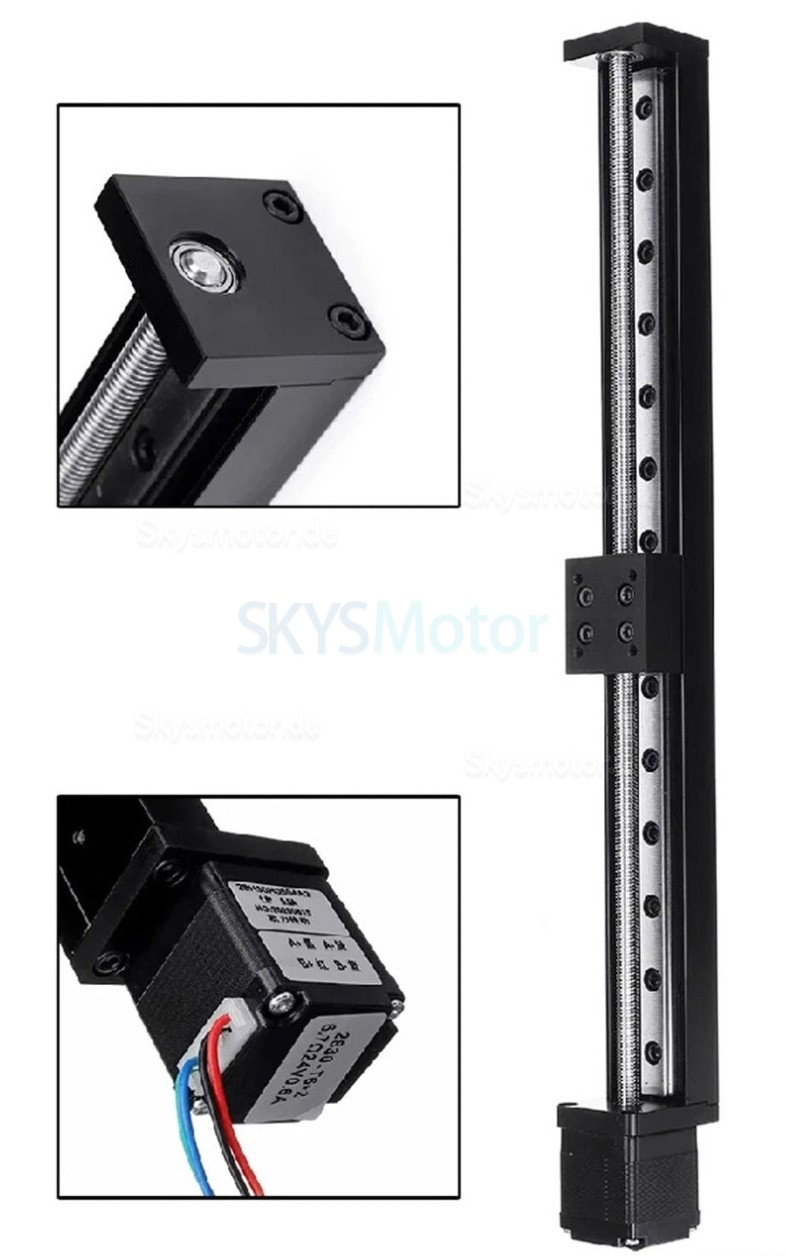

Ausgestattet mit goldfarbenem Handrad und Hubskala. Kombiniert mit einer Trapezgewindespindel (Durchmesser: 6 mm; verfügbare Steigungen: 1 mm, 2 mm, 4 mm, 6 mm und 12 mm). Die Ausführungen mit 1 mm und 2 mm Steigung verfügen über vertikale Selbsthemmung, um ein Absinken bei ausgeschaltetem Strom zu verhindern.

Integrierter NEMA11 28 Schrittmotor (Strom: 0,6 A, Drehmoment: 0,07 N·m) in platzsparender Monocoque-Bauweise für Positionssteuerung.

Anwendung: Geeignet für automatisierte Bearbeitungsszenarien, wie 3D-Drucker, CNC-Maschinen, Laserschneider, automatische Schraubendreher, Löt- und Dosiersysteme.

Paketinhalt:

1 x T06 Trapezgewinde-Gleittisch

1 x NEMA11 28 mm Schrittmotor

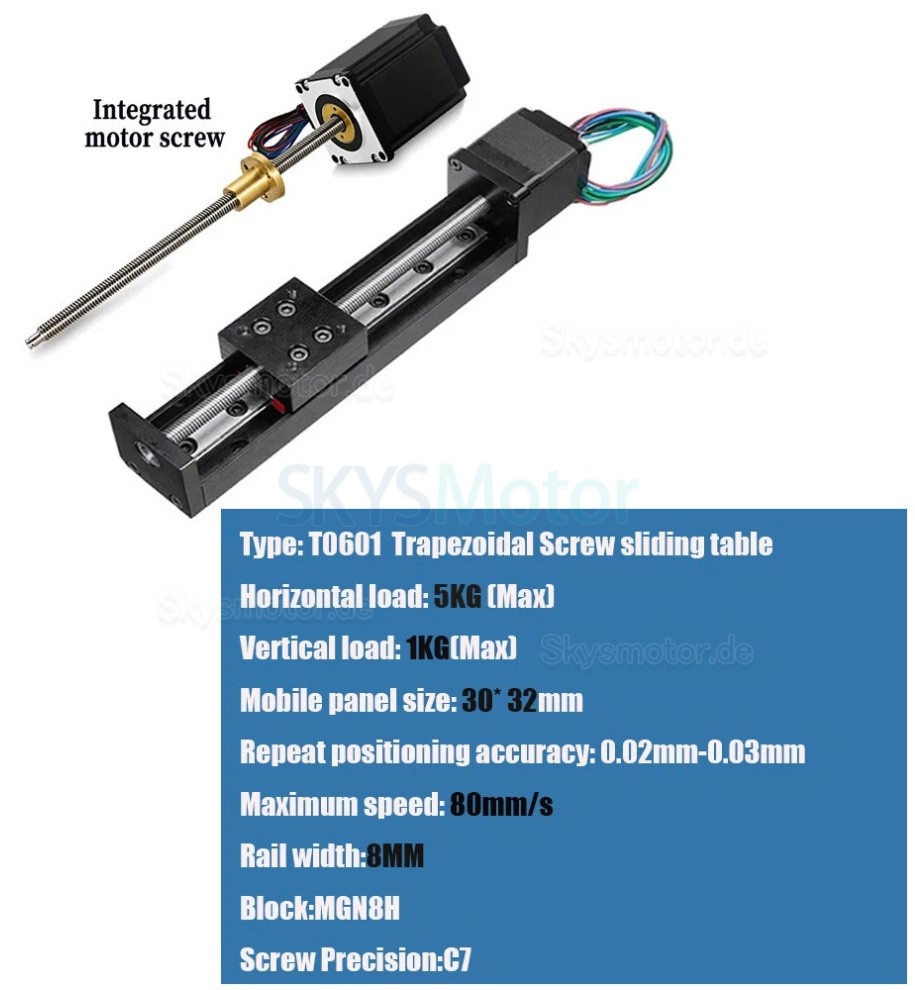

Gleittisch-Spezifikationen:

Modell: T06

Gleittisch-Typ: Trapezgewinde-Gleittisch

Maximale horizontale Belastung: 5 kg

Maximale vertikale Belastung: 1 kg

Effektiver Hub: 50–300 mm

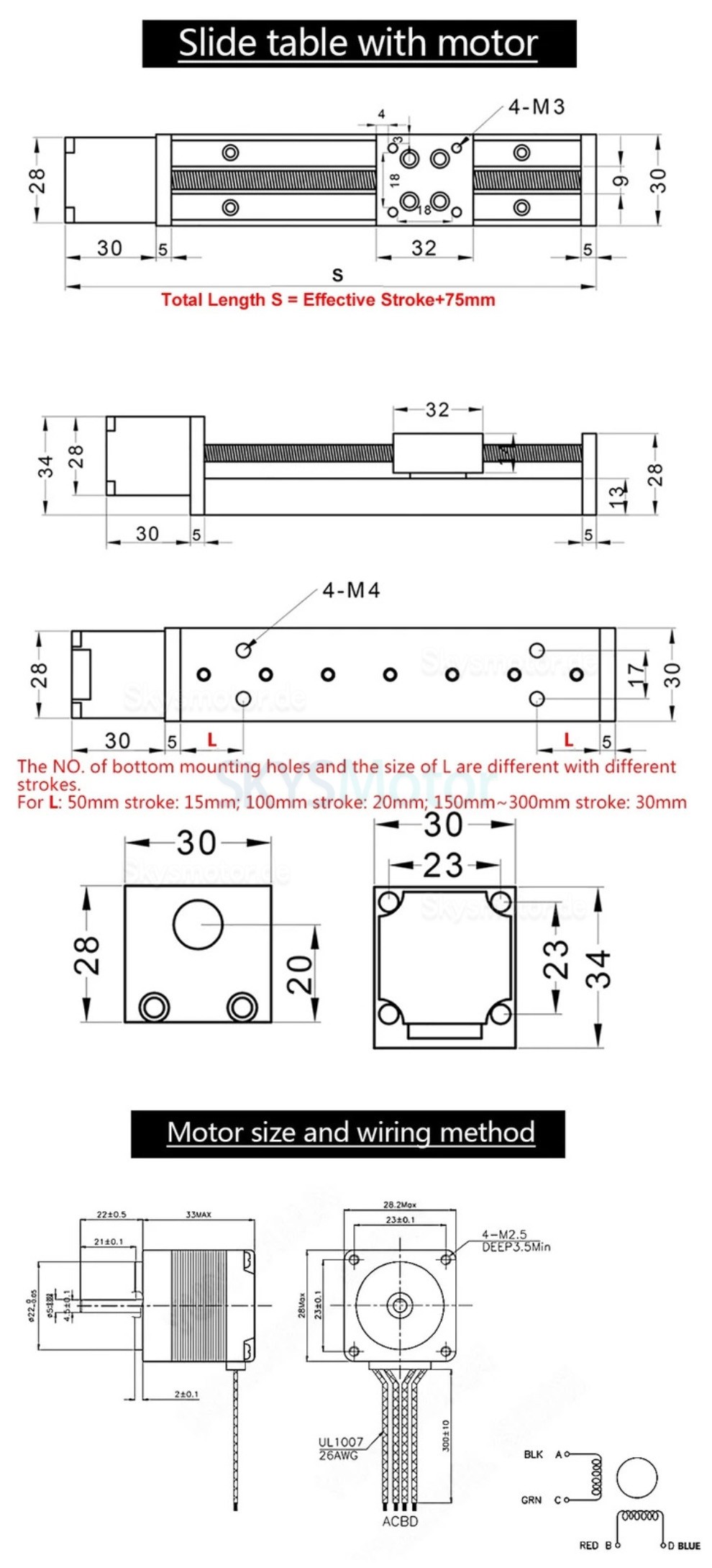

Gesamtlänge: Effektiver Hub + 75 mm

Abmessungen der mobilen Platte: 30 mm x 32 mm

Wiederholpositioniergenauigkeit: 0,02–0,03 mm

Maximale Geschwindigkeit: 80 mm/s

Schienenbreite: 6 mm

Schlitten-Typ: MGN8H

Spindelgenauigkeitsklasse: C7

Steigung (Pitch): 1 mm, 2 mm, 4 mm, 6 mm, 12 mm (Beispiel: Steigung 1 mm bedeutet, dass sich die mobile Platte bei einer Motorumdrehung um 1 mm bewegt)

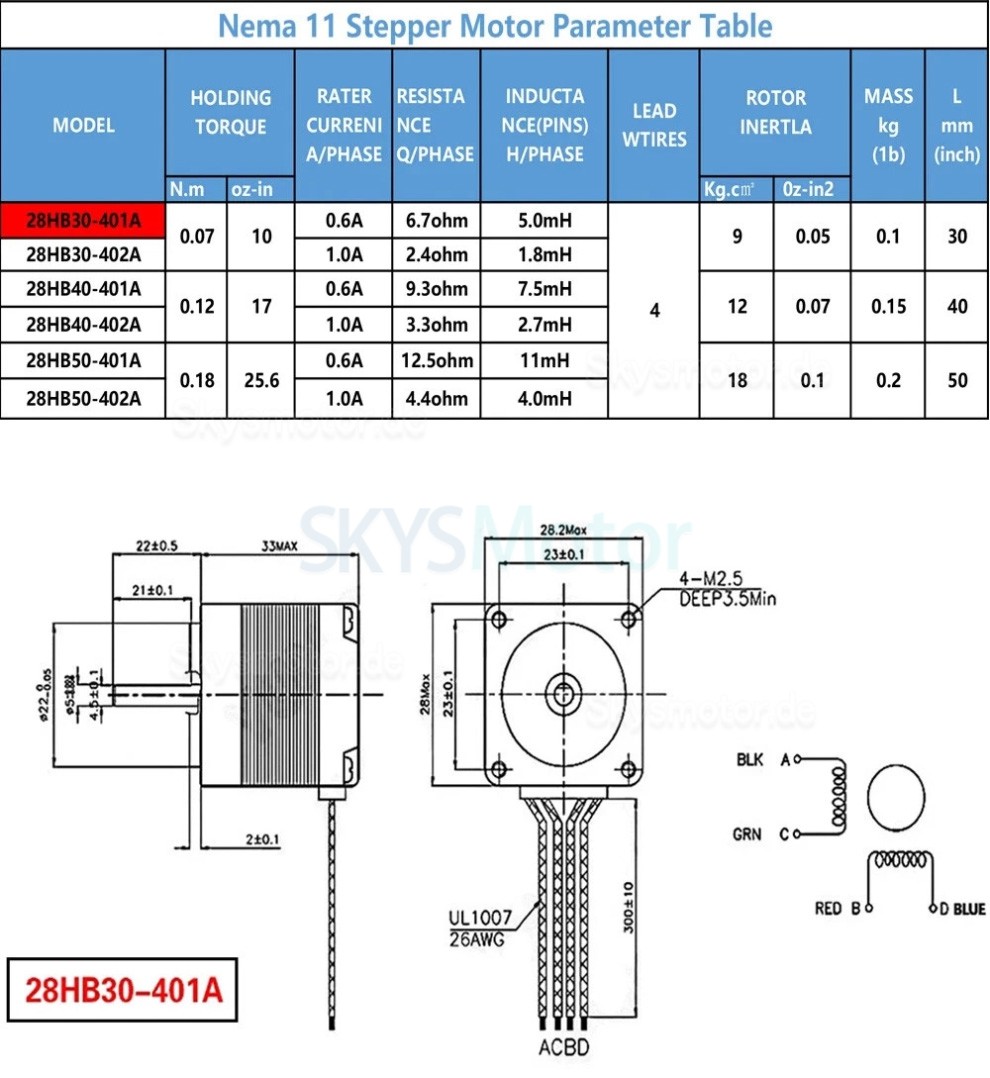

Schrittmotor-Spezifikationen:

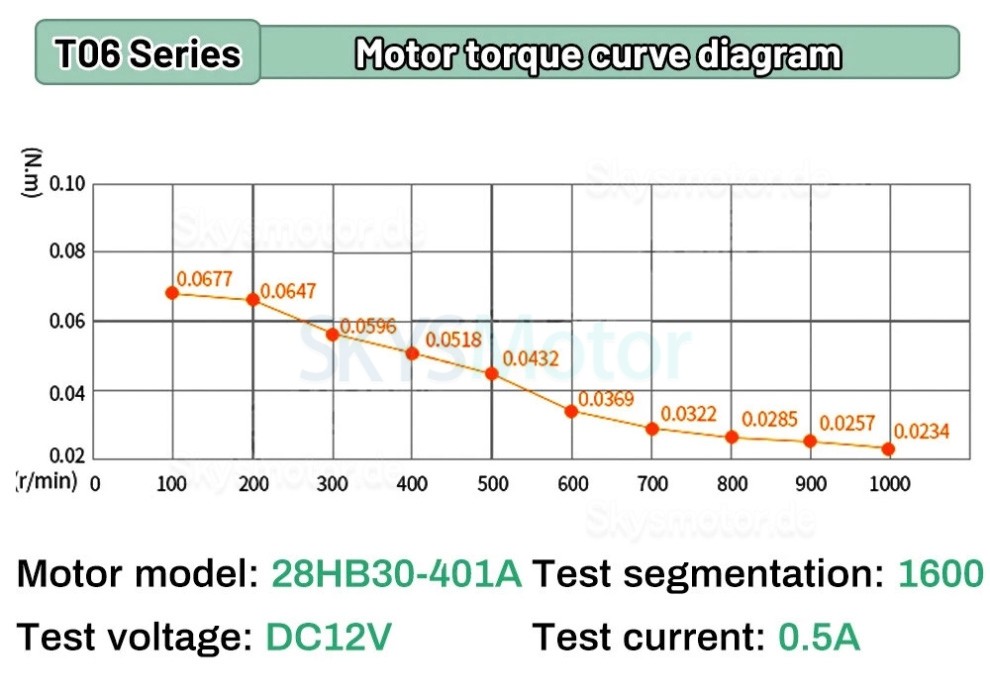

Motormodell: 28HB30-401A

Motorflanschmaß: NEMA 11 (28 mm)

Haltemoment: 0,07 N·m

Motorbauklänge: 30 mm

Wellendurchmesser: 5 mm

Motortyp: Hybridmotor

Phasen: 2 Phasen

Strom pro Phase: 0,6 A

Zertifizierungen: CCC, CE, ISO

Schrittwinkel: 1,8 Grad
