Mini CNC Kugelgewindetrieb Schlittenbausatz OSP001613 Lineartisch Motorisiert mit Schrittmotor
Mini CNC Kugelgewindetrieb Schlittenbausatz OSP001613 Lineartisch Motorisiert mit Schrittmotor
Produktparameter:
Modell: QMF40 (40 mm Breite, 40 kg Traglast)
Material: Industrielles Aluminiumprofil
Hub: 100–300 mm (je nach Bedarf wählbar)
Horizontale Traglast: max. 40 kg
Vertikale Traglast: max. 20 kg
Motorhalterung: 57-mm-Schrittmotor
Modulbreite: 42 mm
Wiederholgenauigkeit: 0,03–0,05 mm
Führung: 1 x MGN12R (12 mm Breite)
Block: 1 x MGN12C
Material der Kugelumlaufspindel: Wälzlagerstahl
Kugelumlaufspindeltyp: SFU1605 (Spindeldurchmesser 16 mm, Steigung 5 mm)
Kugelumlaufspindelgenauigkeit: C7
Maximale Verfahrgeschwindigkeit: 250 mm/s

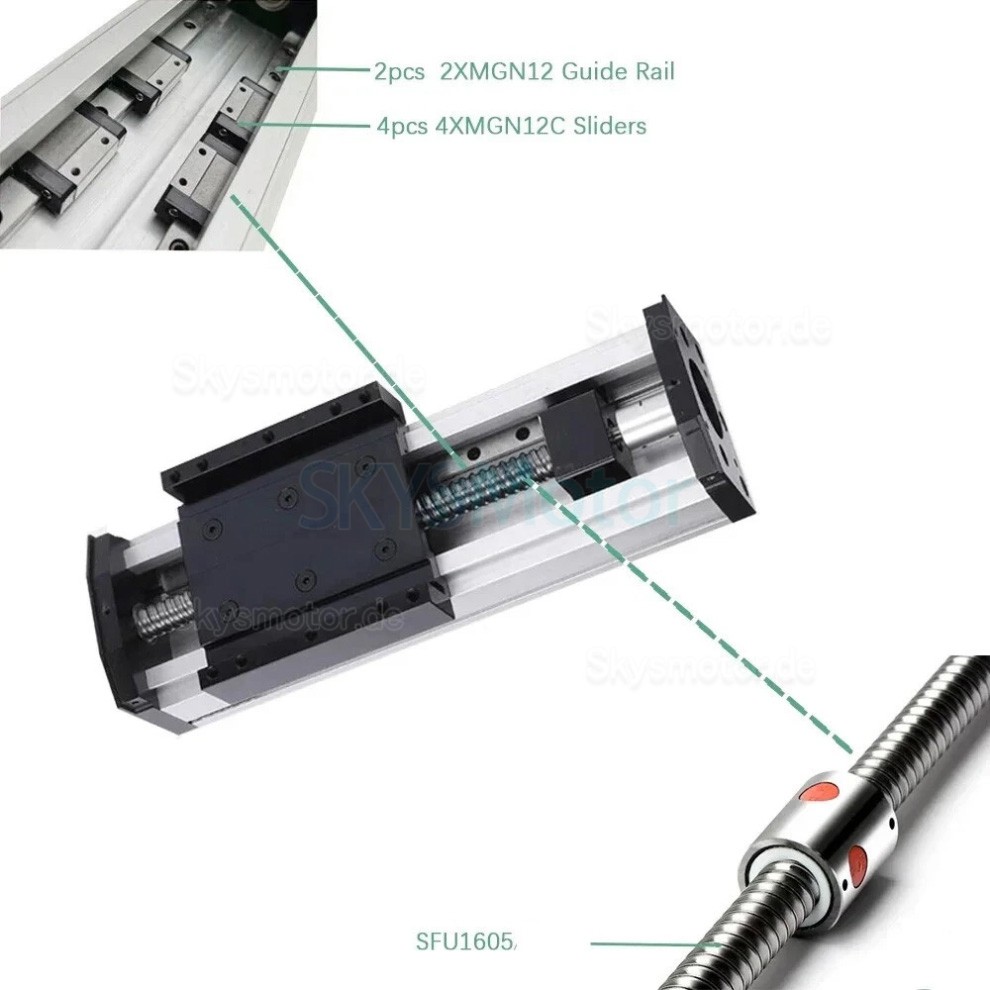

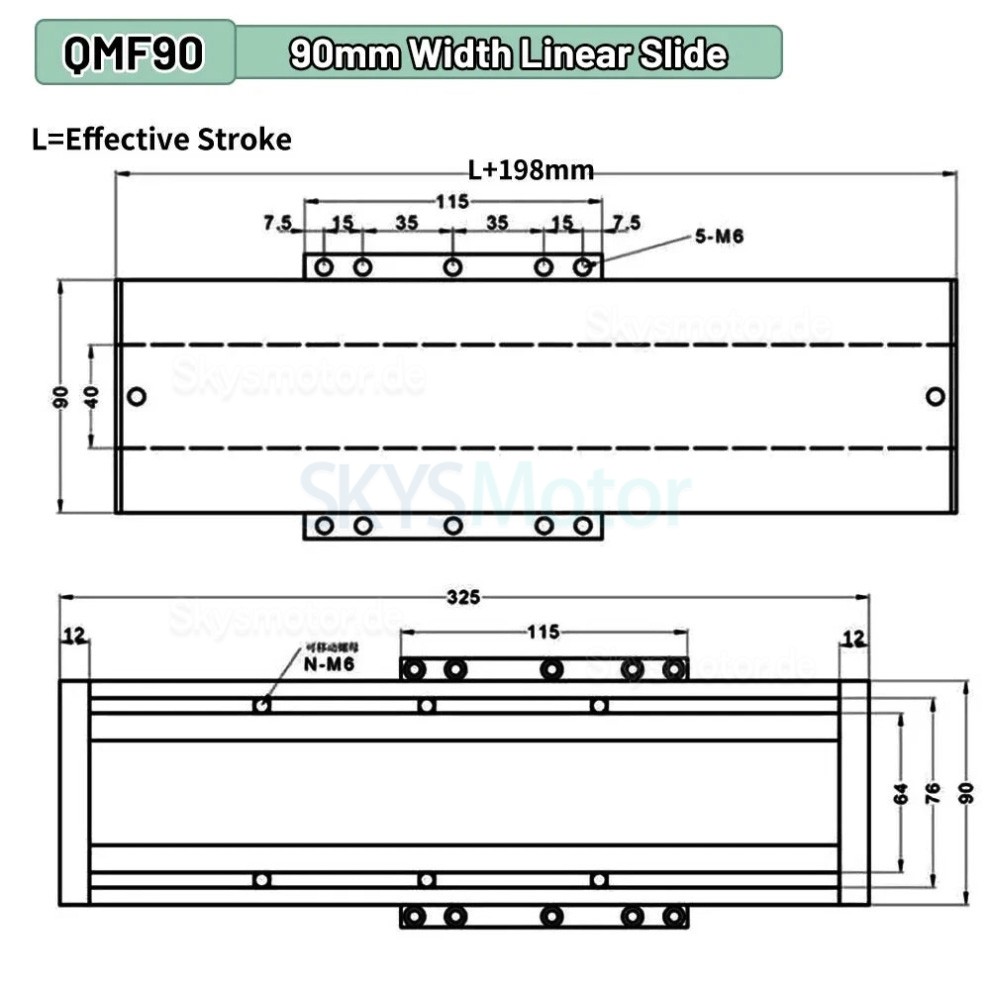

Modell: QMF90 (90 mm Breite, 70 kg Traglast)
Material: Industrielles Aluminiumprofil
Hub: 100–300 mm (je nach Bedarf wählbar)
Führungsschienentyp: 2 x MGN12
Schlittentyp: 4 x MGN12C
Horizontale Traglast: max. 70 kg
Vertikale Traglast: max. 35 kg
Motorhalterung: Für NEMA23 57-mm-Schrittmotor
Modulbreite: 90 mm
Wiederholgenauigkeit: 0,03–0,05 mm
Kugelgewindespindelmaterial: Wälzlagerstahl
Kugelgewindespindeltyp: SFU1605 (Spindeldurchmesser 16 mm, Steigung 5 mm)
Kugelgewindespindelgenauigkeit: C7
Maximale Verfahrgeschwindigkeit: 250 mm/s

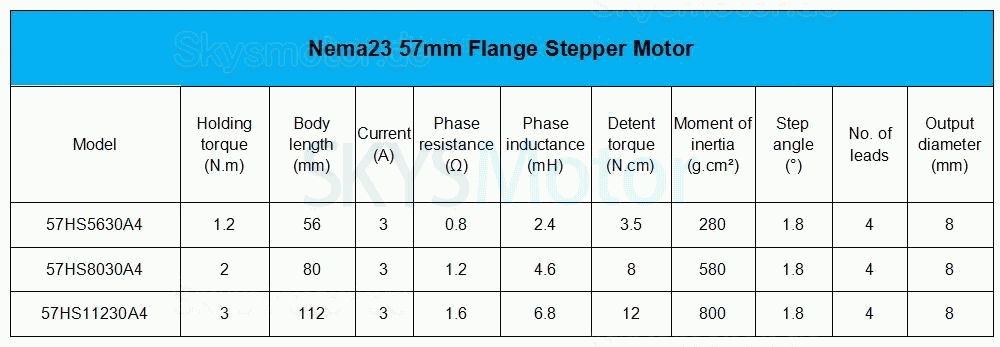

NEMA23 Motor Specifications:

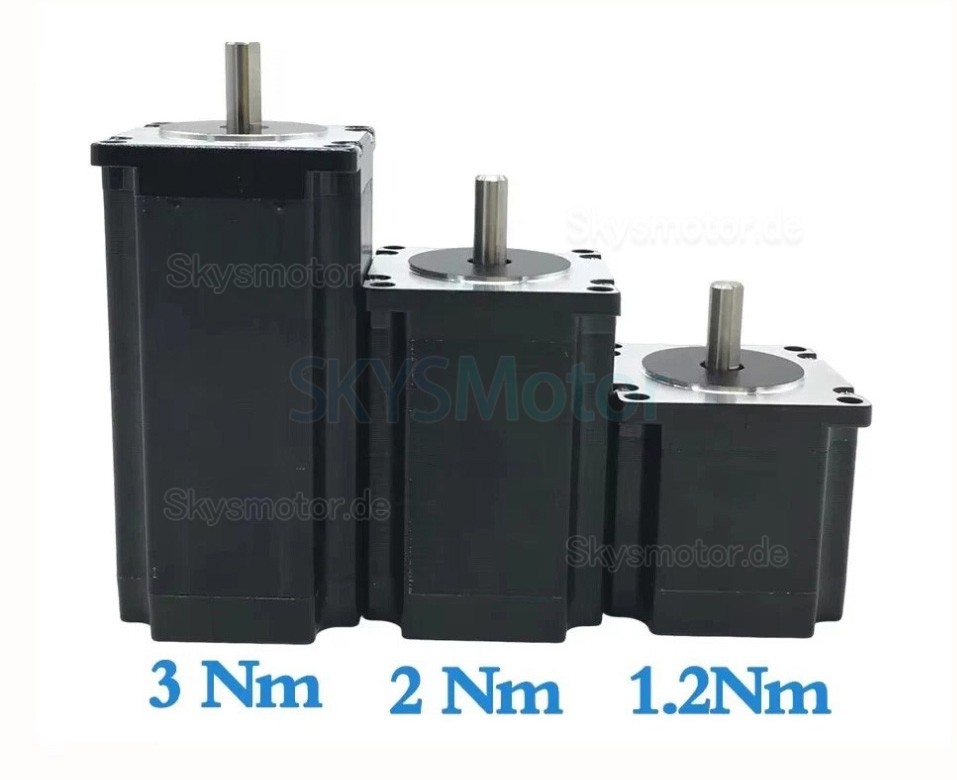

Körperlänge:56mm (1.2Nm), 80mm (2Nm),112mm (3Nm)
Stromstärke: 3A
Wellendurchmesser: 8mm
Number of Phases: 2 phases, 4 wires
Schrittwinkel: 1.8° (2-phase, 4-lead)
Wiring Length:1 meter
Driver Configuration: TB6600 or DM556
Lieferumfang:
Pakettyp 1:

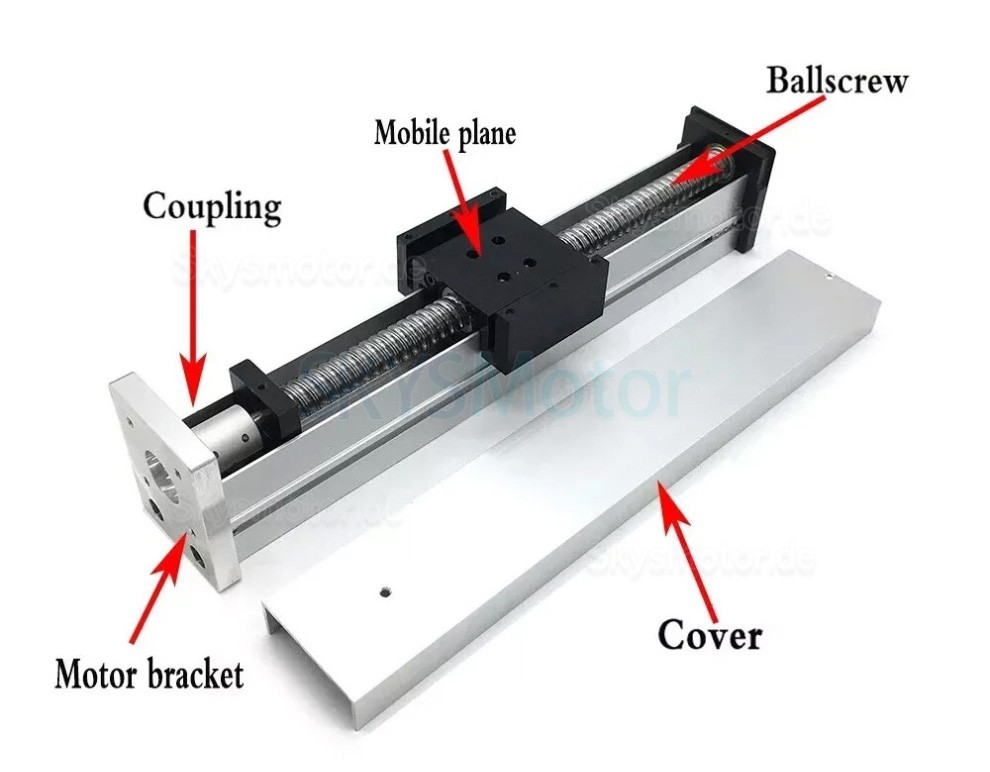

1 x Schiebetisch mit Abdeckung (40 mm/90 mm Breite)
1 x 8-mm-Kupplung für NEMA23-Schrittmotor
Pakettyp 2:
1 x Schiebetisch mit Abdeckung (40 mm/90 mm Breite)
1 x NEMA23-Schrittmotor, 57 mm (1,2/2/3 Nm)

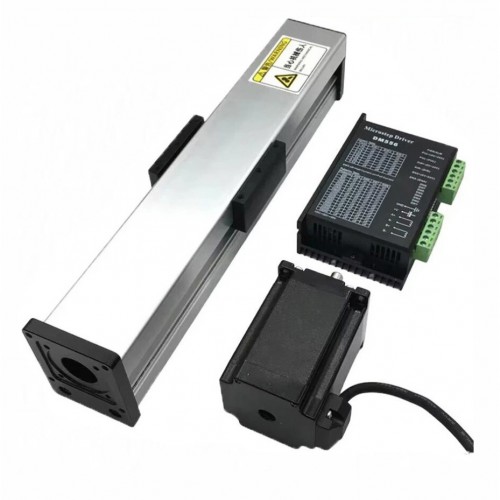

Pakettyp 3:
1 x Schiebetisch mit Abdeckung (40 mm/90 mm Breite)
1 x NEMA23-Schrittmotor, 57 mm (1,2/2/3 Nm)

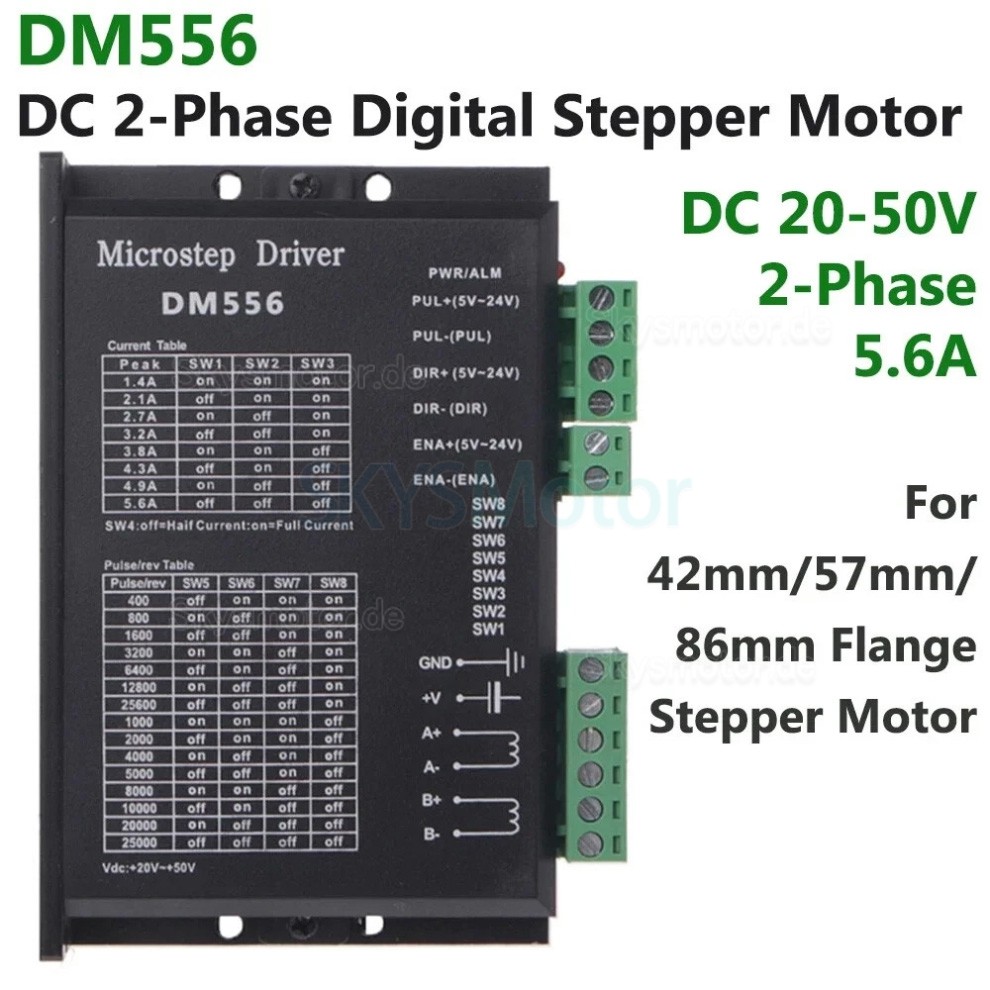

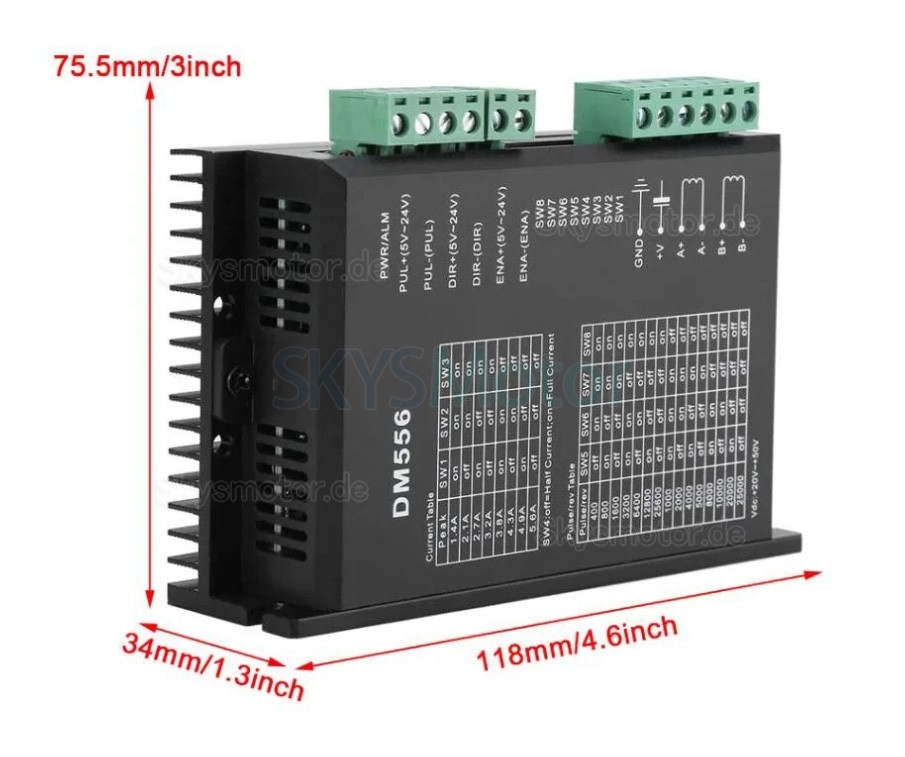

1 x DM556-Motortreiber
