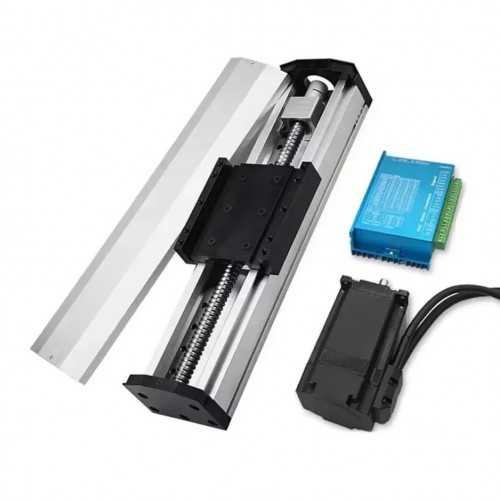

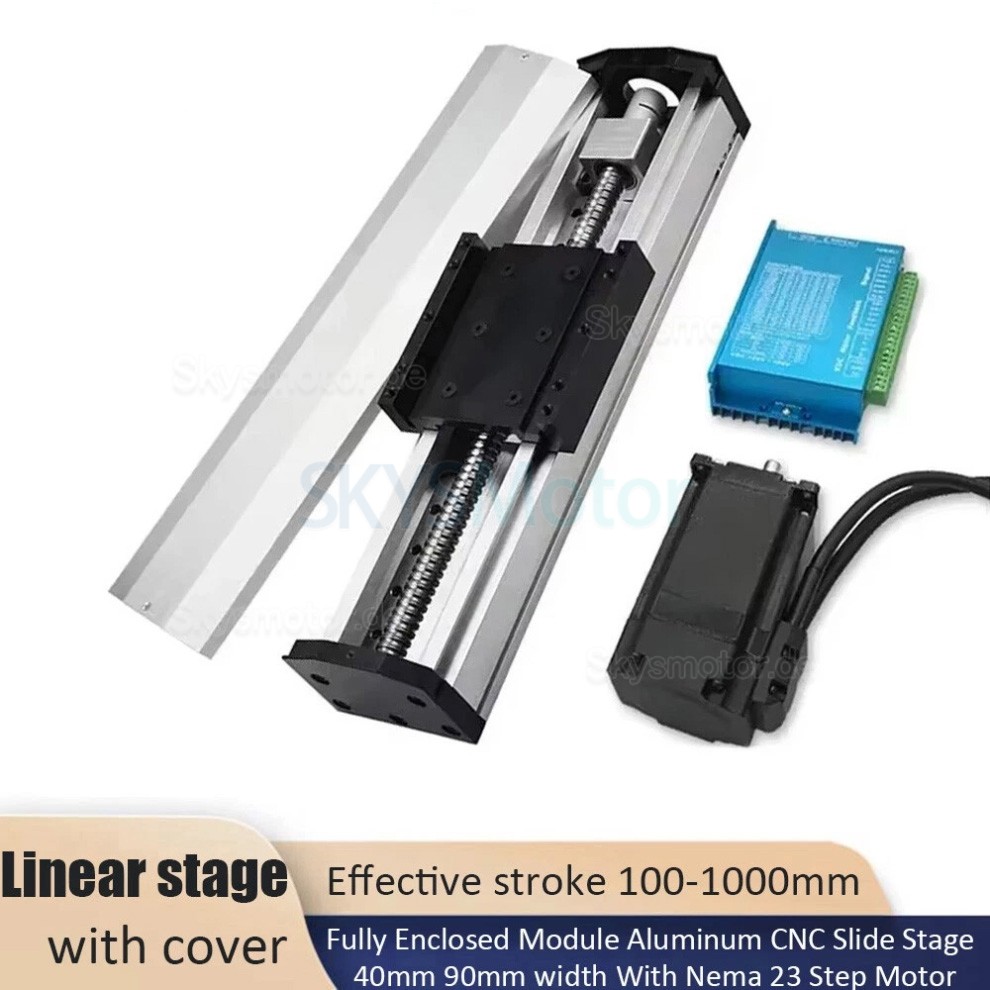

Vollständig gekapseltes, wasserdichtes Kugelgewindetrieb-CNC-Schlitten-Kit OSP001614 mit NEMA 23-Schrittmotor + HB8080C-Treiber

Vollständig gekapseltes, wasserdichtes Kugelgewindetrieb-CNC-Schlitten-Kit OSP001614 mit NEMA 23-Schrittmotor + HB8080C-Treiber

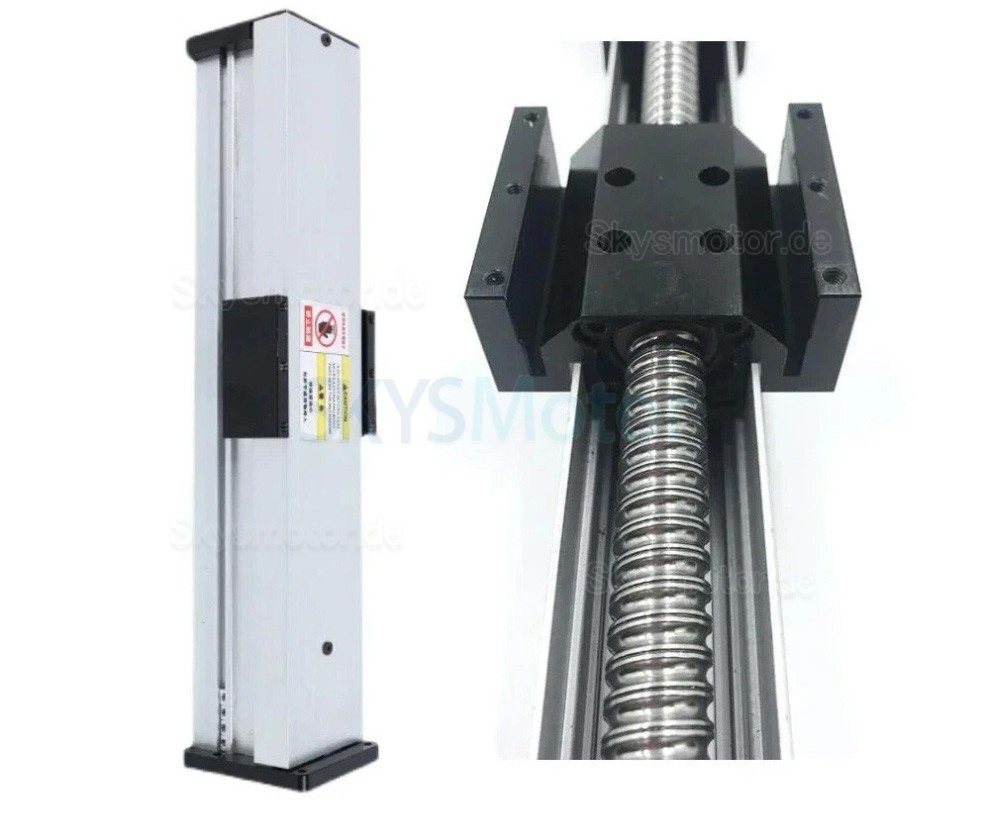

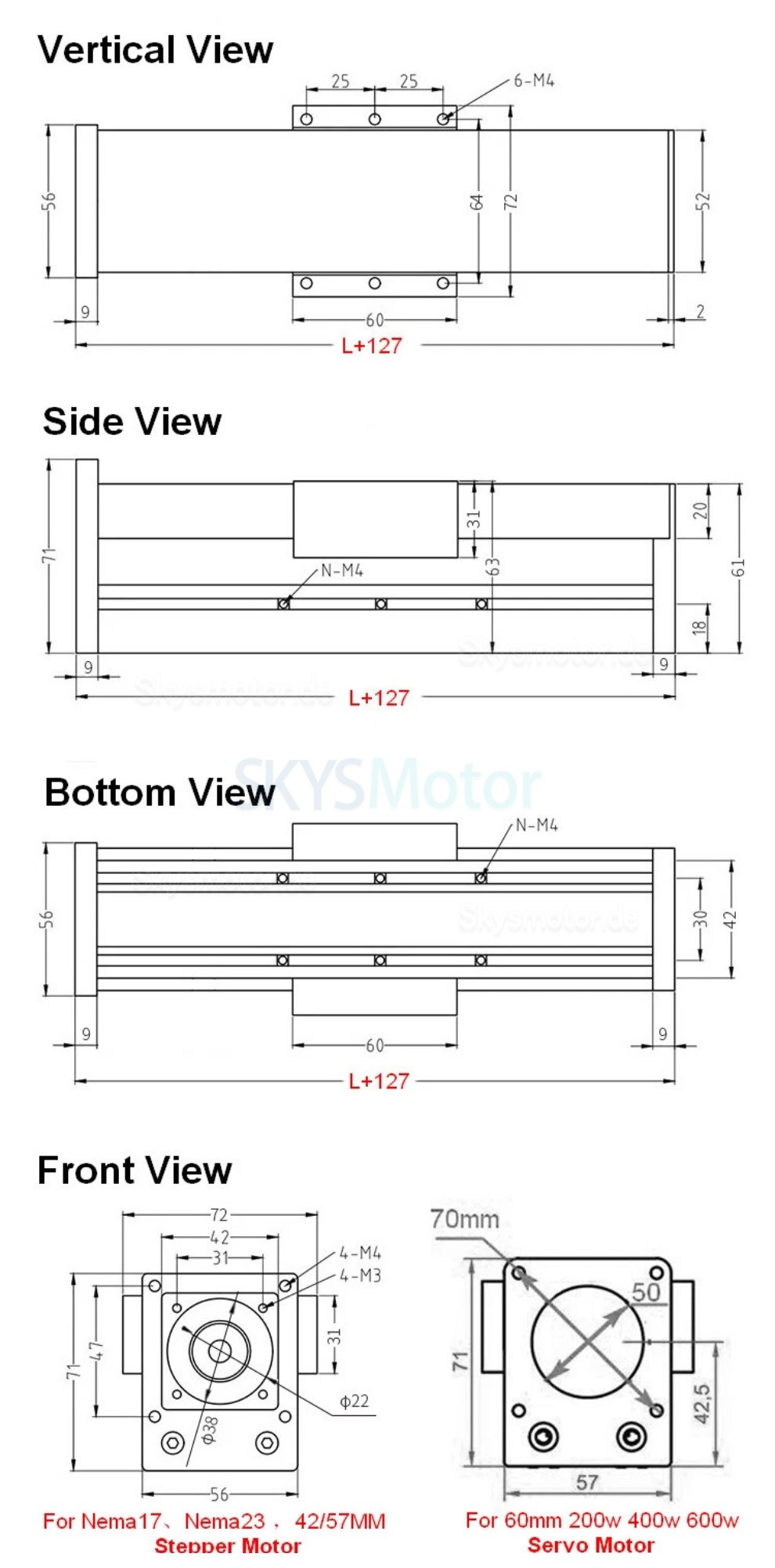

QMF40 Parameter:
Material: Industrielles Aluminiumprofil
Hub: 100 mm - 1000 mm (nach Bedarf wählbar)
Maximale horizontale Belastung: 40 kg
Maximale vertikale Belastung: 20 kg
Motorhalterung: Für 57-mm-Schrittmotor
Modulbreite: 42 mm
Wiederholpositioniergenauigkeit: 0,03 mm - 0,05 mm
Führung: 1 x MGN12R (12 mm Breite)
Schlitten: 1 x MGN12C
Material der Kugelgewindespindel: Lagerstahl
Typ der Kugelgewindespindel: SFU1204/1605/1610 (SFU1605 bedeutet: Spindeldurchmesser 16 mm, Steigung 5 mm; 1 volle Umdrehung bewegt den Tisch um 5 mm)
Genauigkeit der Kugelgewindespindel: C7
Maximale Bewegungsgeschwindigkeit: 250 mm/s

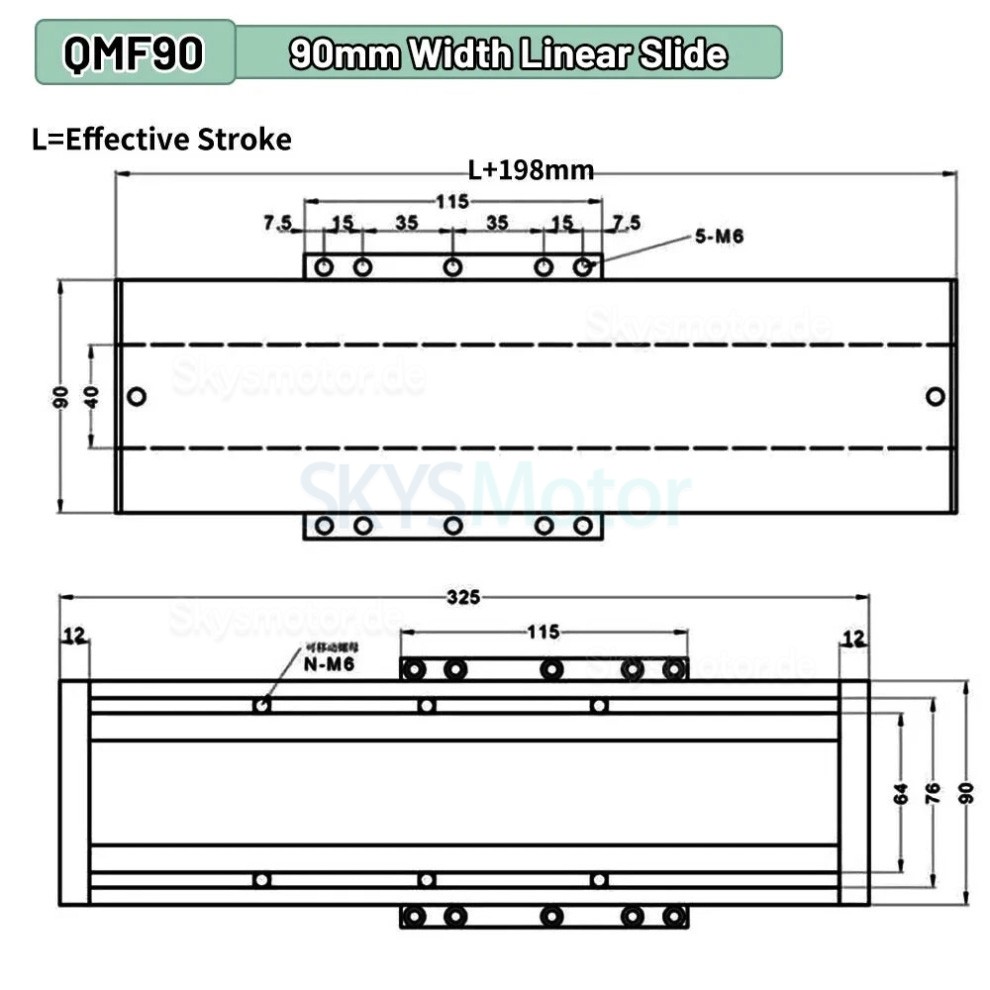

QMF90 Parameter:
Material: Industrielles Aluminiumprofil
Hub: 100 mm - 1000 mm (nach Bedarf wählbar)
Führungsschienentyp: 2 x MGN12
Schlittentyp: 4 x MGN12C
Maximale horizontale Belastung: 70 kg
Maximale vertikale Belastung: 35 kg
Motorhalterung: Für NEMA23 57-mm-Schrittmotor
Modulbreite: 90 mm
Wiederholpositioniergenauigkeit: 0,03 mm - 0,05 mm
Material der Kugelgewindespindel: Lagerstahl
Typ der Kugelgewindespindel: SFU1605/1610
Genauigkeit der Kugelgewindespindel: C7
Maximale Bewegungsgeschwindigkeit: 250 mm/s

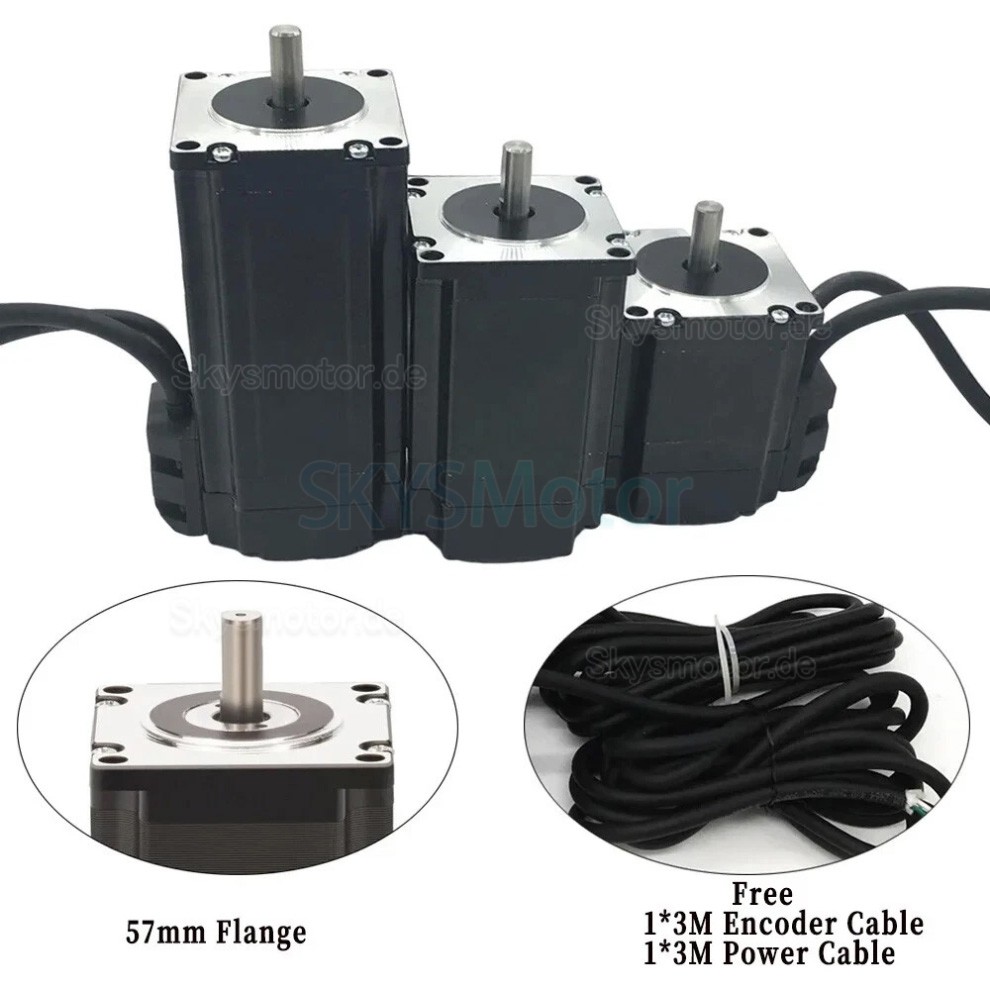

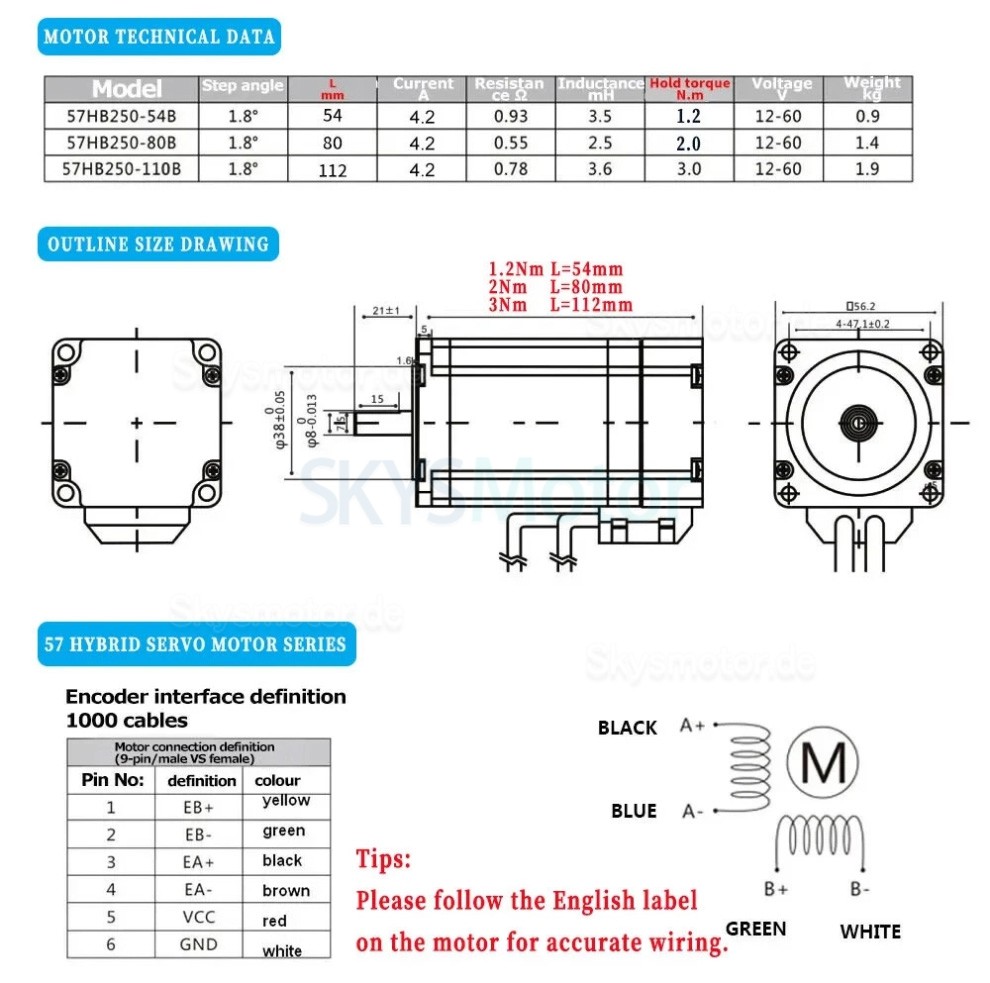

NEMA23 Closed-Loop-Motorparameter:
Flansch: NEMA23 57 mm
Schrittwinkel: 1,8°
Phasen: 2 Phasen
Haltemoment: 2,0 Nm
Motorlänge: 80 mm
Nenndrehzahl: 1000 U/min
Encoder: 1000-Line
Widerstand: 0,4/0,7/0,8 (Ohm)
Induktivität: 2 mH
Isolationsklasse: B

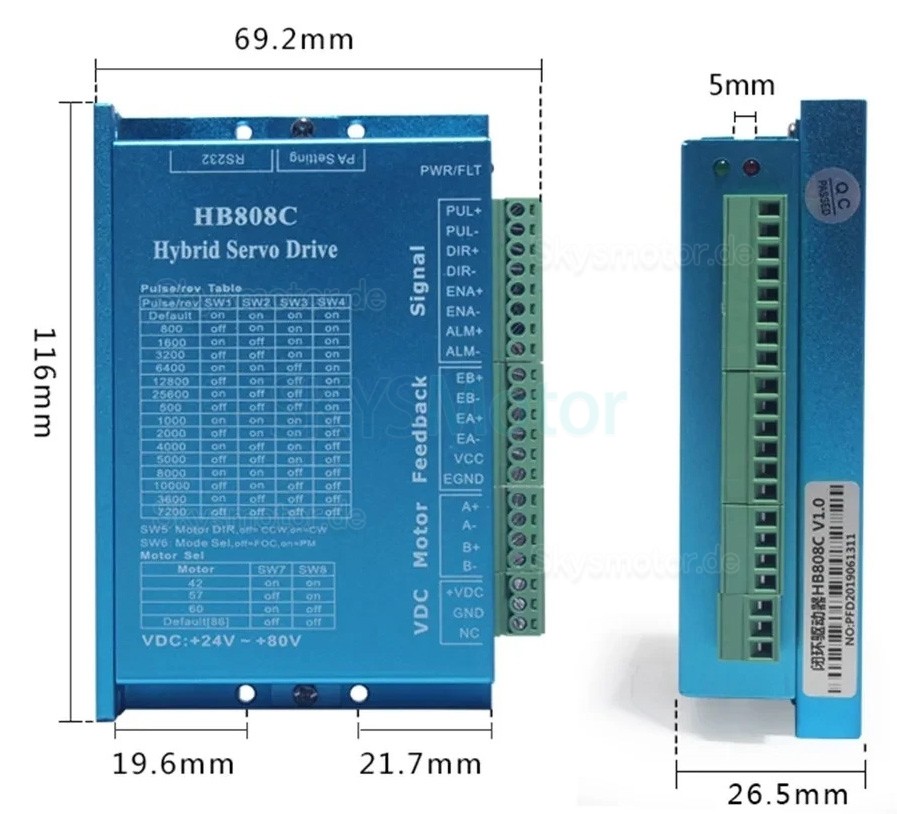

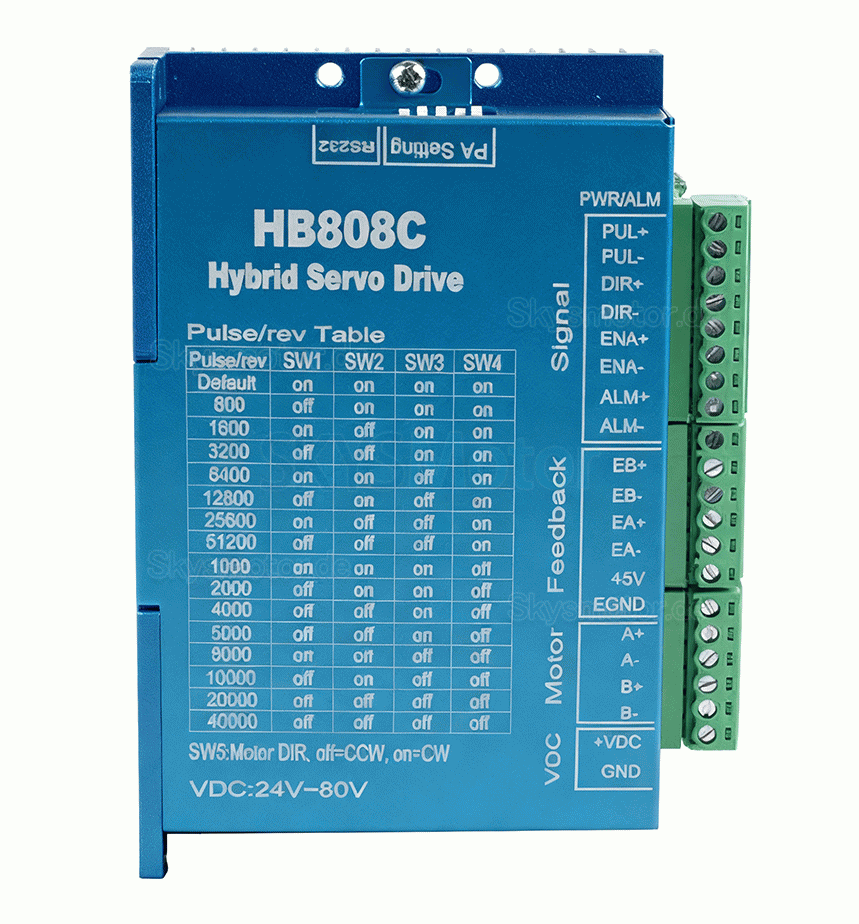

HB8080C-Treiber-Spezifikation:
Maximaler Spitzenstrom: 8 A
Impulsantwortfrequenz: 200 kHz
Mikroschritteinstellung: 200-51200 PPR
Eingangsspannung: 20-80 V AC / 30-110 V DC
Schutzfunktionen: Überspannung, Überstrom, Verfolgungsfehler, Überlast
Signaleingang: Unterstützt PUL/DIR- und CW/CCW-Modi (Differenzial)
Kompatibles Signal: 5-24 V (kein Widerstand erforderlich)
Kühlungsart: Luftkühlung
Logiksignalstrom: 7-16 mA

Paketliste:
1 x Gleittisch mit Abdeckung (40 mm / 90 mm Breite)
1 x NEMA23 57-mm-Closed-Loop-Schrittmotor (2 Nm)
1 x HB8080C-Motortreiber
