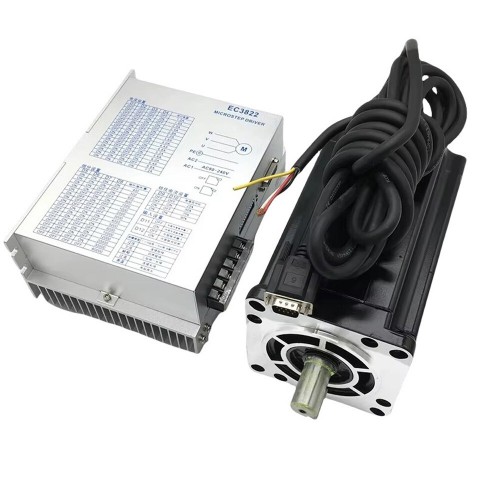

Nema 42 3 Phasen Schrittmotor & Treiber Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1,2° für Hochleistungs-CNC-Fräsmaschinen
Nema 42 3 Phasen Schrittmotor & Treiber Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1,2° für Hochleistungs-CNC-Fräsmaschinen
Beschreibung:
Es handelt sich um einen 3-Phasen-Schrittmotor mit Phasengedächtnisfunktion (Position wird nach Stromwiederherstellung beibehalten). Gehäuse aus Gusseisen mit 19 mm gekerbter Welle.

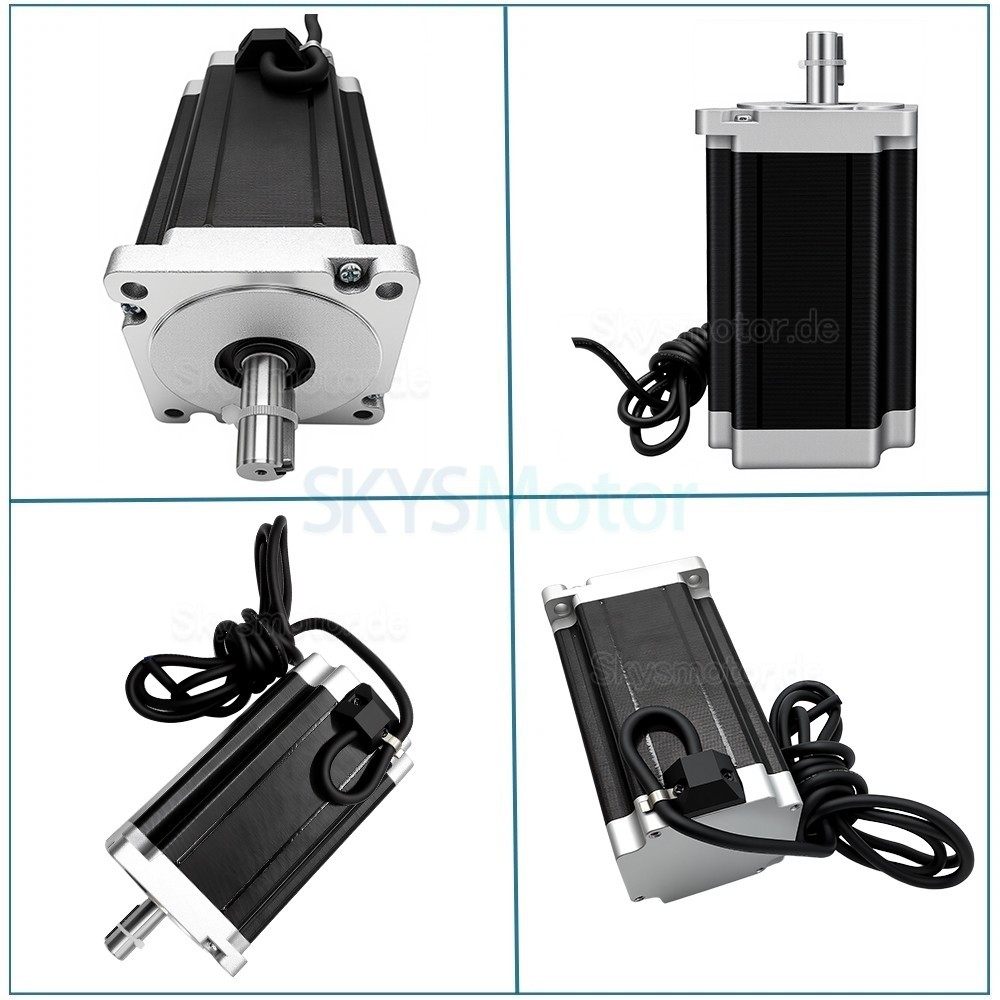

Spezifikationen (Motor):
Phasen: 3 Phasen
Schrittwinkel: 1,2°
Haltemoment: 12 / 16 / 20 N·m

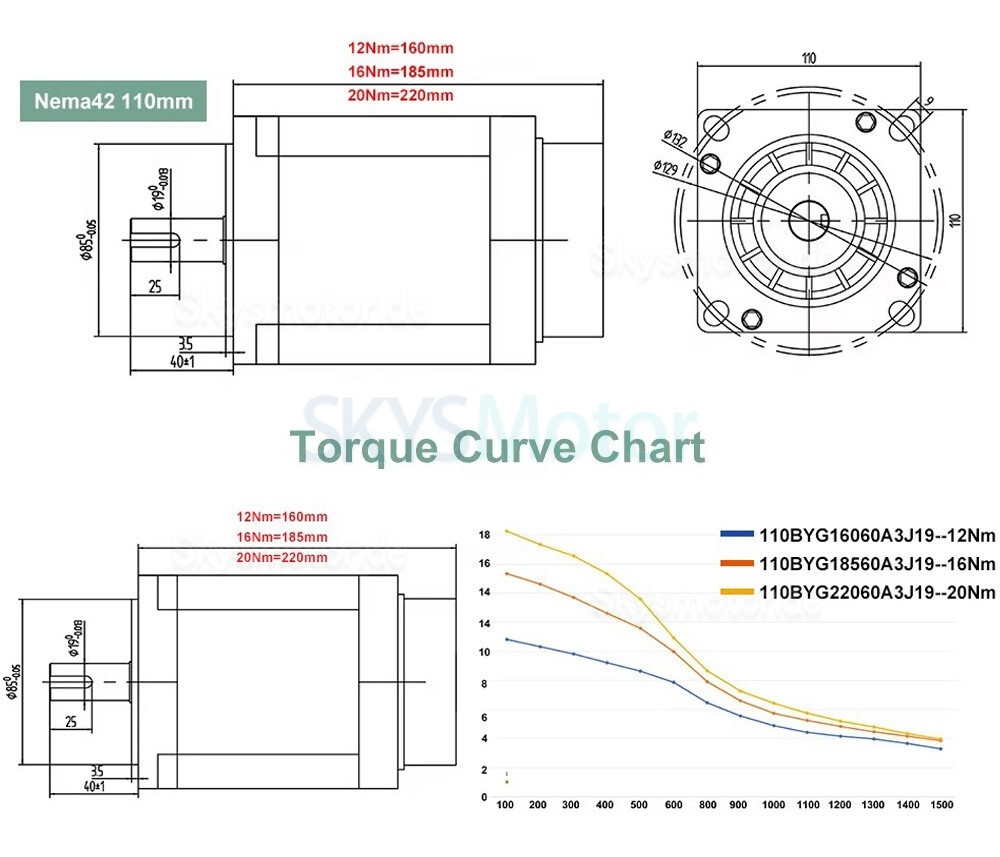

Gehäuselänge: 160 / 185 / 220 mm
Nennstrom: 6 A
Anzahl der Anschlussleitungen: 3
Wellendurchmesser: 19 mm (mit Passfedernut)
Phasenwiderstand: 1,5 Ω
Phaseninduktivität: 20 mH
Rotorträgheitsmoment: 19.600 g·cm²

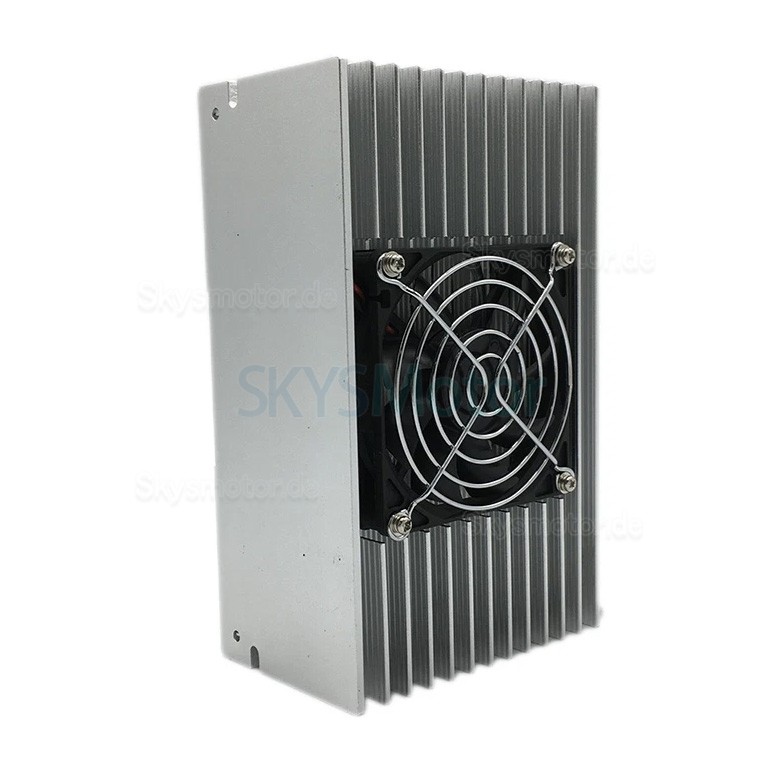

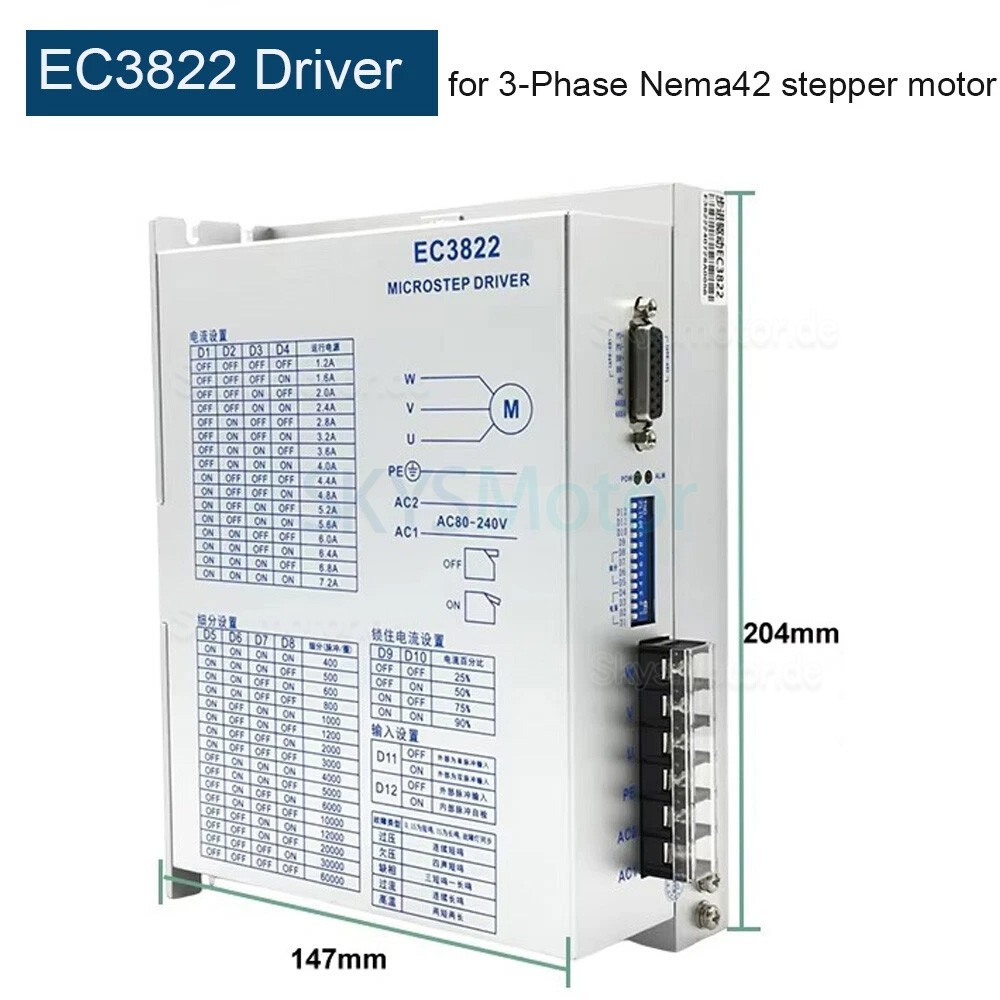

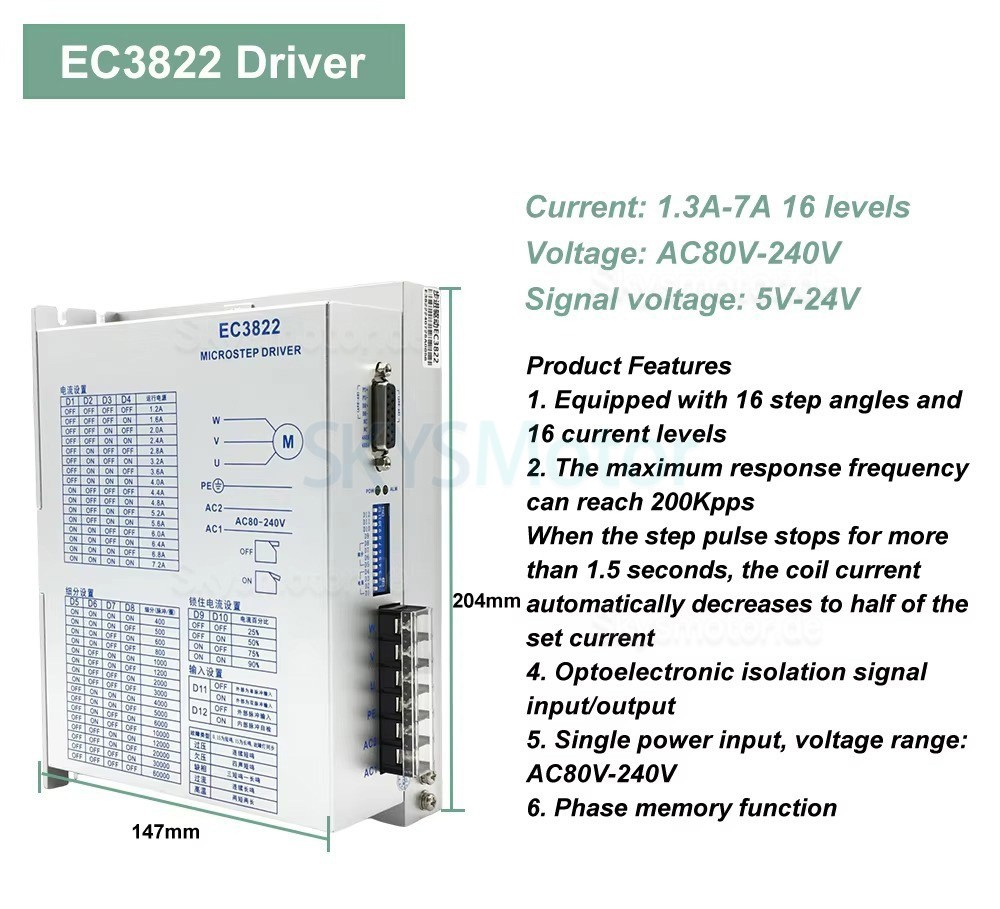

EC3822 Schrittmotortreiber:
3-Phasen-Schrittmotortreiber auf Basis von DSP-Steuerung.
Eingangsspannungsbereich: AC 80–240 V, Einzelnetzeingang.
Bietet 16 Mikroschritt-Winkeleinstellungen und 16 Stromeinstellungen.
Maximale Eingangsimpulsantwortfrequenz: 200 kpps.
Reduziert den Spulenstrom auf 50 % des eingestellten Werts, wenn Schrittimpulse länger als 1,5 s stoppen.

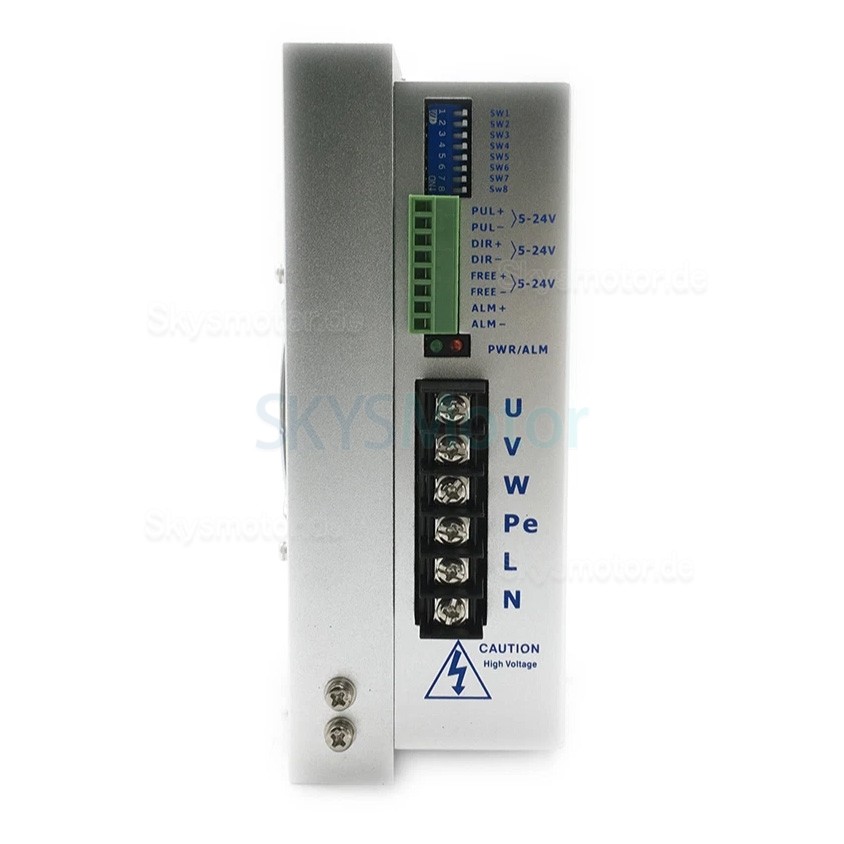

Optisch isolierter Steuersignaleingang und -ausgang.
Geeignet für die Kombination mit 3-Phasen-86-mm-/110-mm-Open-Loop-Schrittmotoren mit einem Phasenstrom < 6 A.
Unterstützt direkten Anschluss an AC 110–220 V Netzstrom ohne externes Schaltnetzteil.
Metallgehäusekonstruktion.
.png "Nema 42 3 Phasen Schrittmotor & Treiber Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1,2° für Hochleistungs-CNC-Fräsmaschinen")
.jpg "Nema 42 3 Phasen Schrittmotor & Treiber Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1,2° für Hochleistungs-CNC-Fräsmaschinen")
.jpg "Nema 42 3 Phasen Schrittmotor & Treiber Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1,2° für Hochleistungs-CNC-Fräsmaschinen")
.jpg "Nema 42 3 Phasen Schrittmotor & Treiber Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1,2° für Hochleistungs-CNC-Fräsmaschinen")
.jpg "Nema 42 3 Phasen Schrittmotor & Treiber Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1,2° für Hochleistungs-CNC-Fräsmaschinen")
.jpg "Nema 42 3 Phasen Schrittmotor & Treiber Kit 110BYG16060A3J19+EC3822 12/16/20Nm 1,2° für Hochleistungs-CNC-Fräsmaschinen")

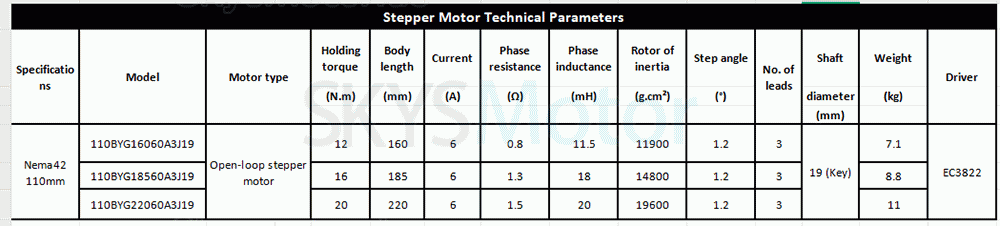

| Motorspezifikation | |
|---|---|
| Motor NEMA Größe | Nema 42 |
| Induktivität (mH) | 20 / 18 / 11.5 |
| Haltemoment (oz.in) | 2832.24 / 2265.79 / 1699.34 |
| Haltemoment (Ncm) | 2000 / 1600 / 1200 |

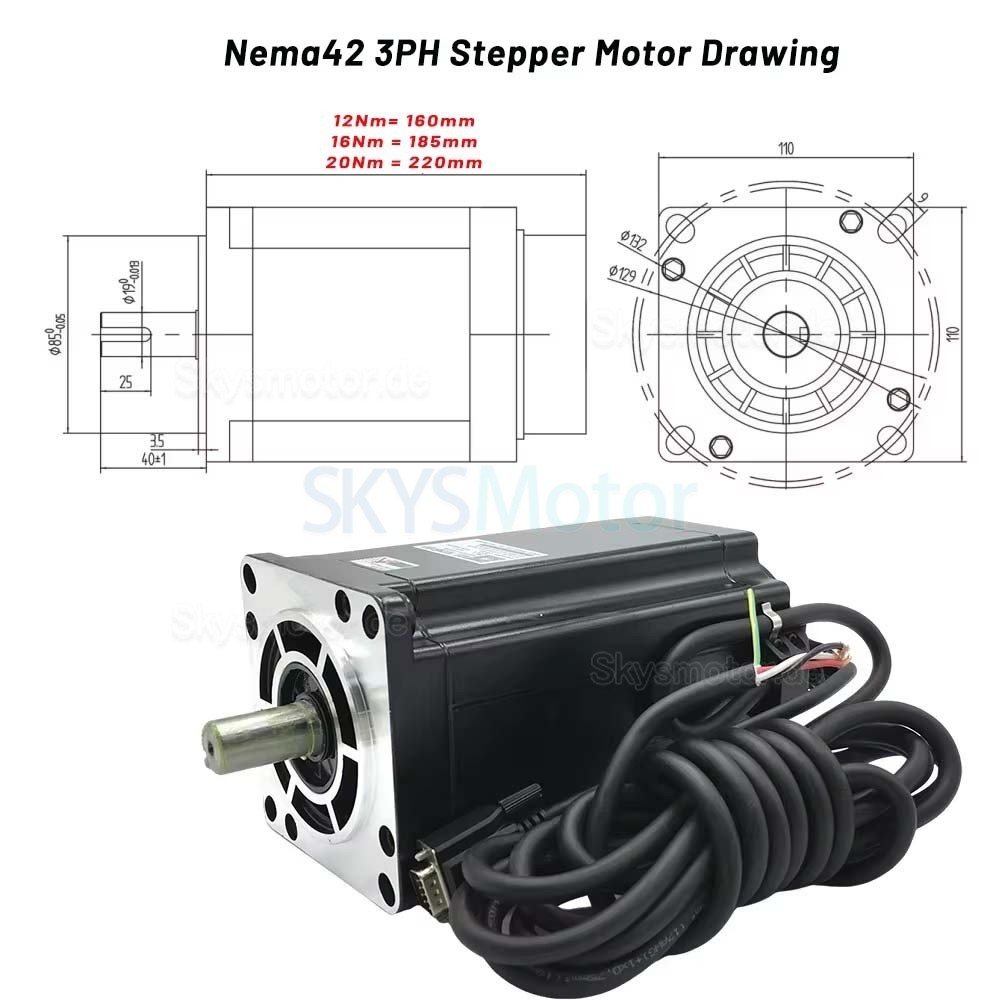

| Motorlänge (mm) | 220 / 185 / 160 |
| Anzahl der Leitungen | 3 |
| Phasenwiderstand (ohm) | 0.8 / 1.3 / 1.5 |
| Nennstrom (A) | 6 |
| Wellendurchmesser (mm) | 19 |
| Länge der Welle (mm) | 25 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Schrittwinkel (°) | 1.2 |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 5 - 24 |
| Max. Impulseingang (kHZ) | 200 |
| Mikroschritt (Schritte/Umdr.) | 400-50000 |
| Ausgangsstrom (A) | 1.3 - 7 |
| Eingangsspannung (V) | 80-120VAC |
| CNC-Kit-Spezifikation | |
| Anzahl der Achsen | 1 |
| Open-loop/Closed-loop | Open-loop |
