Nema 24 Closed Loop Schrittmotor Kit 1-OK2D57ECS-24HE34 3,0Nm mit Treiber und Kabel

Nema 24 Closed Loop Schrittmotor Kit 1-OK2D57ECS-24HE34 3,0Nm mit Treiber und Kabel

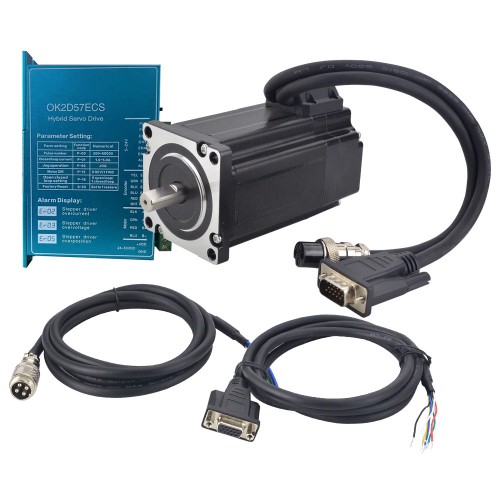

Dieses CNC-Kit enthält:

• 1 x Closed Loop-Schrittmotortreiber 0~6,2 A 24~60 VDC OK2D57ECS für Nema 23, Nema 24 Schrittmotor
• 1 x E-Serie Nema 24 Closed Loop Schrittmotor 3,0 Nm Encoder 1000CPR
• 1 x 1,7 m langes Encoder-Verlängerungskabel für Closed Loop-Schrittmotortreiber
• 1 x RV-4 AWG20 1,7 m langes Motorverlängerungskabel mit GX16 Luftfahrtstecker

Motorspezifikation

• Herstellerteilenummer: 24HE34-5004D-E1000
• Anzahl der Phasen: 2
• Haltemoment: 3,0 Nm
• Nennstrom/Phase: 5,0 A
• Phasenwiderstand: 0,45 ohms± 10%
• Induktivität: 1,8 mH ± 20%(1KHz)
• Bauform: 60 x 60 mm
• Motorlänge: 86 mm
• Wellendurchmesser: Φ10 mm
• Länge der Welle: 21 mm
• Länge der D-Flachwelle: 15 mm
• Leitungslänge: 300 mm

Encoder Spezifikation

• Betriebsspannung: 5V
• Ausgangsstrom: 55mA
• Auflösung: 1000ppr
• Ausgangssignal: 2 Kanäle
• Bohrungsdurchmesser: Φ8mm
• Ausgangsfrequenz: ≤1MHz
• Drehzahl: ≤5000U/min

Treiberspezifikation

• Modell:OK2D57ECS
• Ausgangsspitzenstrom: 1~6.0A
• Eingangsspannung: +24~48VDC (Typisch 36VDC)
• Logiksignalstrom: 7~20mA (Typisch 10mA)
• Impulseingangsfrequenz: 0~200kHz
• Logikstrom des digitalen Ausgangsports:100mA
• Spannungswiderstand des digitalen Ausgangsports:24V
• Leistung:150W
• Isolationswiderstand: 500MΩ
• Gewicht:300g;

Anschluss
