Nema 14 External Linear Aktuator 14LS13-0574P-150E Linearhub 0,794mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€68,93
Nema 14 External Linear Aktuator 14LS13-0574P-150E Linearhub 0,794mm Hublänge 150mm

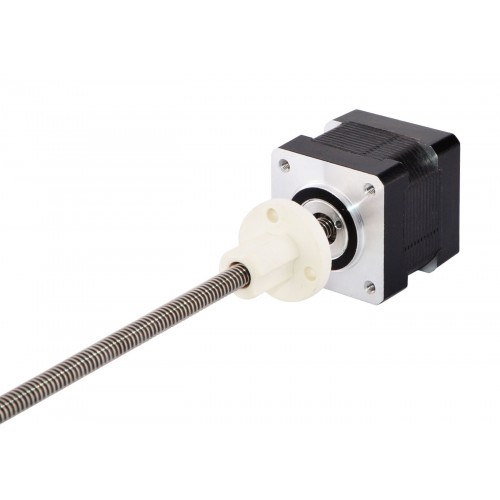

Dieses Modell entspricht nahezu exakt dem externen Schrittmotor-Linearantrieb der Haydon Kerk 35000-Serie, Größe 14. Der Motor besteht aus einem 35 mm großen, 1,8 Grad NEMA 14 Schrittmotor mit 0,57 A und integrierter Leitspindel mit 5,54 mm Durchmesser und 150 mm Länge sowie einer POM-Gewindemutter. Der lineare Hub beträgt 0,794 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 14LS13-0574P-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 192N (300pps)
- Nennstrom/Phase: 0,57A
- Phasenwiderstand: 8,8ohms
- Stromspannung: 5V
- Induktivität: 13mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 35mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ5,54mm
- Linearhub pro Schritt: 0,00396875mm
- Linearhub pro Umdrehung: 0,794mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 162g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 13 |
| Minimaler Schub (N) | 192 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 8,8 |
| Nennstrom (A) | 0,57 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34,5 |
| Flanschdurchmesser (mm) | 35x35 |
| Spindeldurchmesser (mm) | 6,35 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 0,79375 |
| Linearhub pro Schritt (mm) | 0,00396875 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
