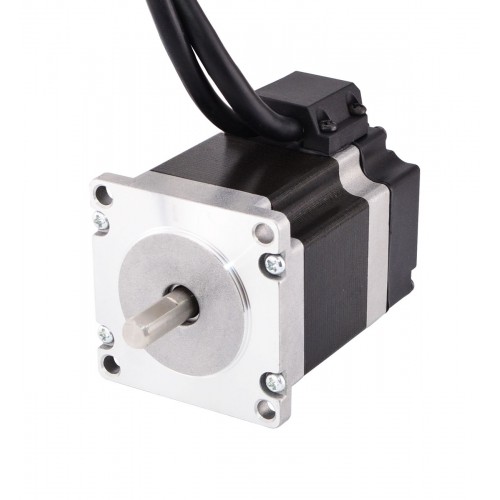

Nema 23 Closed-loop Schrittmotor 23HM20-0384D-E1000 0,9 Grad 0,9Nm Encoder 1000CPR
- Handbücher und Dokumentation: Motordatenblatt:
Kaufen Sie jetzt:€58,16
Nema 23 Closed-loop Schrittmotor 23HM20-0384D-E1000 0,9 Grad 0,9Nm Encoder 1000CPR
Dieser bipolare Schrittmotor mit der Bezeichnung 23HM20-0384D-E1000 verfügt über einen Schrittwinkel von 0,9 Grad und ein Haltemoment von 0,9 Nm. Er hat eine Baugröße von 57 x 57 mm und eine Gehäuselänge von 52 mm. Der Nennstrom beträgt 0,38 A bei einer Spannung von 12,1 V und einem Phasenwiderstand von 32 Ohm. Die Welle hat einen Durchmesser von 8 mm und eine Länge von 21 mm. Der integrierte Encoder arbeitet mit 5 V Versorgungsspannung, liefert 1000 Impulse pro Umdrehung und besitzt zwei Kanäle für das Ausgangssignal.
Motorspezifikation
- Herstellerteilenummer: 23HM20-0384D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,9 deg
- Haltemoment: 0,9Nm
- Nennstrom/Phase: 0,38A
- Stromspannung: 12,1V
- Phasenwiderstand: 32ohms
- Induktivität: 110mH ± 20%(1KHz)
- Bauform: 57 x 57mm
- Motorlänge: 52mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 21mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Encoder Spezifikation
- Betriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: Φ8mm
- Ausgangsfrequenz: ≤1MHz
- Drehzahl: ≤5000U/min
- Schutzart: IP20
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 0,9 / 0,9 |
| Motorlänge (mm) | 52 |
| Haltemoment (Ncm) | 90 |
| Haltemoment (oz.in) | 127,5 |
| Induktivität (mH) | 110 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 32 |
| Nennstrom (A) | 0,38 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Bipolar/Unipolar | Bipolar |
| Elektrische Spezifikation | |
| Ausgangsfrequenz (MHz) | ≤1MHz |
| Encoderspezifikation | |
| Nennspannung (V) | 5V |
| Ausgangsstrom (A) | 55 |
| Auflösung (CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
| Laufgeschwindigkeit (U/min) | ≤5000U/min |
| Schutzart | IP20 |
| Physikalische Spezifikation | |
| Gewicht (g) | 750 |
