Nema 23 Closed Loop Schrittmotor Kit 1-OK2D42BH-23HS45 3,0Nm 1 Achse Closed Loop CNC Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€128,96

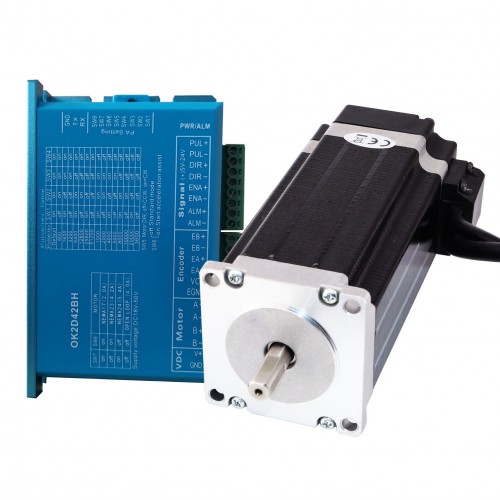

Nema 23 Closed Loop Schrittmotor Kit 1-OK2D42BH-23HS45 3,0Nm 1 Achse Closed Loop CNC Kit
Dieses CNC-Kit enthält:
- 1 x Closed-Loop Schrittmotortreiber OK2D42BH 0~5,6 A 18~70 VDC für Nema 17, Nema 23, Nema 24 Schrittmotor
- 1 x 3,0 Nm Nema 23 Closed-Loop Schrittmotor mit Encoder 1000CPR
Motorspezifikation
- Herstellerteilenummer: 23HS45-4204D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 3Nm
- Nennstrom/Phase: 4,2A
- Stromspannung: 3,78V
- Phasenwiderstand: 0,9ohms
- Induktivität: 3,8mH ± 20%(1KHz)
- Bauform: 57 x 57mm
- Motorlänge: 113mm
- Wellendurchmesser: Φ10mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1,2kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Treiberspezifikation
-
- Modell:OK2D42BH
- Ausgangsspitzenstrom: 0~5,6A
- Eingangsspannung: +18~70VDC (Typisch 36VDC)
- Logiksignalstrom: 7~16mA (Typisch 10mA)
- Impulseingangsfrequenz: 0~200kHz
- Mikroschritt (Schritte/Umdrehung):200~51200ppr
- Encoderstrom:50mA
- Isolationswiderstand: 500MΩ
- Gewicht:580g
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 113 |
| Haltemoment (Ncm) | 280 |
| Haltemoment (oz.in) | 396,5 |
| Induktivität (mH) | 3,8 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 4,2 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Elektrische Spezifikation | |
| Ausgangsfrequenz (MHz) | ≤1 |
| Schrittmotortreiber-Spezifikation | |
| Mikroschritt (Schritte/Umdr.) | 400 - 51200 |
| Max. Impulseingang (kHZ) | 200 |
| Impulsbreite (μs) | 2,5 |
| Betriebsspannung (mm) | 18 - 70 |
| Ausgangsstrom (A) | 0 - 5,6 |
| Encoderspezifikation | |
| Nennspannung (V) | 5 |
| Ausgangsstrom (A) | 55 |
| Auflösung (CPR) | 1000 |
| Laufgeschwindigkeit (U/min) | ≤5000 |
| Schutzart | IP20 |
| Physikalische Spezifikation | |
| Gewicht (g) | 2200 |
