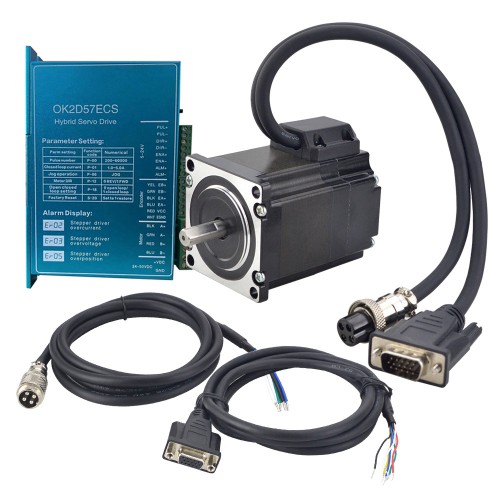

Nema 23 Closed Loop Schrittmotor Kit 1-OK2D57ECS-23HE22 1,2Nm mit Treiber und Kabel

Nema 23 Closed Loop Schrittmotor Kit 1-OK2D57ECS-23HE22 1,2Nm mit Treiber und Kabel

Dieses CNC-Kit enthält:

• 1 x Closed Loop-Schrittmotortreiber 0~6,2 A 24~60 VDC OK2D57ECS für Nema 23, Nema 24 Schrittmotor
• 1 x E-Serie Nema 23 Closed Loop Schrittmotor, 1,2 Nm/170oz.in Encoder, 1000CPR
• 1 x 1,7 m langes Encoder-Verlängerungskabel für Closed-Loop-Schrittmotortreiber
• 1 x RV-4 AWG20 1,7 m langes Motorverlängerungskabel mit GX16-Luftfahrtstecker

Motorspezifikation

• Herstellerteilenummer: 23HE22-4004D-E1000
• Anzahl der Phasen: 2
• Haltemoment: 1,2 Nm
• Nennstrom/Phase: 4,0 A
• Phasenwiderstand: 0,45 ohms± 10%
• Induktivität: 1,3 mH ± 20%(1KHz)
• Bauform: 57 x 57 mm
• Motorlänge: 56 mm
• Wellendurchmesser: Φ8 mm
• Länge der Welle: 21 mm
• Länge der D-Flachwelle: 15 mm
• Leitungslänge: 300 mm

Encoder Spezifikation

• Betriebsspannung: 5V
• Ausgangsstrom: 55mA
• Auflösung: 1000ppr
• Ausgangssignal: 2 Kanäle
• Bohrungsdurchmesser: Φ8mm
• Ausgangsfrequenz: ≤1MHz
• Drehzahl: ≤5000U/min

Treiberspezifikation

• Modell:OK2D57ECS
• Ausgangsspitzenstrom: 1~6,0A
• Eingangsspannung: +24~48VDC (Typisch 36VDC)
• Logiksignalstrom: 7~20mA (Typisch 10mA)
• Impulseingangsfrequenz: 0~200kHz
• Logikstrom des digitalen Ausgangsports:100mA
• Spannungswiderstand des digitalen Ausgangsports:24V
• Leistung:150W
• Isolationswiderstand: 500MΩ
• Gewicht:300g;

Anschluss
