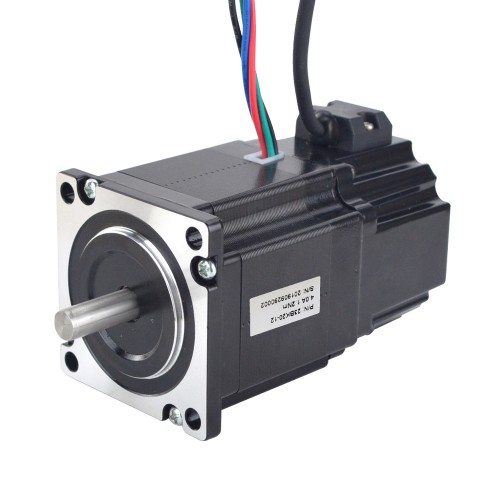

Nema 23 P Serie Schrittmotor 23BK20-12 1,2Nm mit Elektromagnetischer Bremse
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€86,52
Nema 23 P Serie Schrittmotor 23BK20-12 1,2Nm mit Elektromagnetischer Bremse
Dieser bipolare Schrittmotor vom Typ 23BK20-12 verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 1,2 Nm. Die Bauform beträgt 57 x 57 mm bei einer Motorlänge von 55,5 mm. Der Nennstrom pro Phase liegt bei 4,0 A. Der Motor hat eine Welle mit 8 mm Durchmesser und 21 mm Länge, davon 15 mm als D-Flachwelle ausgeführt. Ausgestattet ist das Modell mit einer elektromagnetischen Bremse und vier Anschlussleitungen mit je 500 mm Länge.
Elektrische Spezifikation
- Herstellerteilenummer: 23BK20-12
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,2 Nm
- Nennstrom/Phase: 4,0 A
- Phasenwiderstand: 0,45 ohms
- Induktivität: 1,4 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57 mm
- Motorlänge: 55,5 mm
- Wellendurchmesser: Φ8 mm
- Länge der Welle: 21 mm
- Länge der D-Flachwelle: 15 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500 mm
- Gewicht: 0,72 kg
Bremsanschlüsse
- Rot--24V+
- Rot--24V-
- 2,0Nm
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 120 |
| Haltemoment (oz.in) | 169,97 |
| Induktivität (mH) | 1,4 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,45 |
| Nennstrom (A) | 4,0 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Bremse Spezifikation | |
| Betriebsspannung (mm) | 24 |
| Haftreibmoment (Nm) | 2,0 |
| Haftreibmoment (oz.in) | 283,28 |
