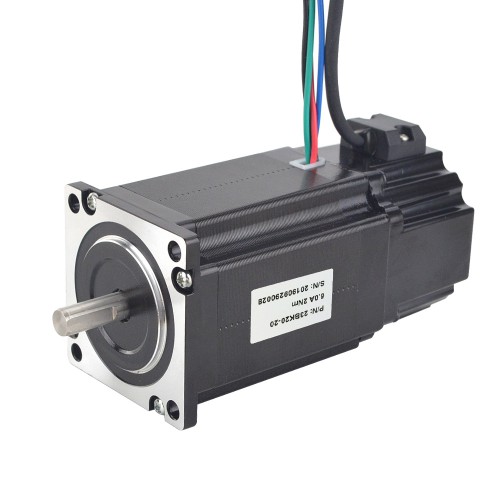

Nema 23 P Serie Schrittmotor 23BK20-20 2Nm mit Elektromagnetischer Bremse
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€91,87
Nema 23 P Serie Schrittmotor 23BK20-20 2Nm mit Elektromagnetischer Bremse
Dieser bipolare Schrittmotor vom Typ 23BK20-20 hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 2 Nm. Die Bauform beträgt 57 x 57 mm bei einer Motorlänge von 76,5 mm. Der Nennstrom pro Phase liegt bei 5,0 A. Die Welle hat einen Durchmesser von 8 mm und eine Länge von 21 mm, davon 15 mm als D-Flachwelle. Der Motor verfügt über eine elektromagnetische Bremse und vier Anschlussleitungen mit einer Länge von jeweils 500 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 23BK20-20
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 2 Nm
- Nennstrom/Phase: 5,0 A
- Phasenwiderstand: 0,4 ohms
- Induktivität: 1,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57 mm
- Motorlänge: 76,5 mm
- Wellendurchmesser: Φ8 mm
- Länge der Welle: 21 mm
- Länge der D-Flachwelle: 15 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500 mm
- Gewicht: 1,06 kg
Bremsanschlüsse
- Rot--24V+
- Rot--24V-
- 2,0Nm
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 200 |
| Haltemoment (oz.in) | 283,28 |
| Induktivität (mH) | 1,8 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,0 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Bremse Spezifikation | |
| Betriebsspannung (mm) | 24 |
| Haftreibmoment (Nm) | 2,0 |
| Haftreibmoment (oz.in) | 283,28 |
