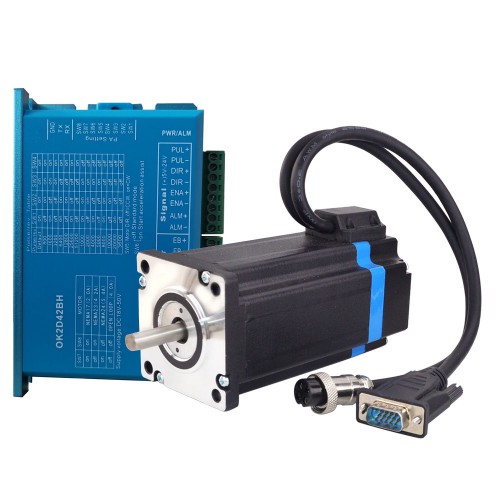

Nema 24 Closed Loop Schrittmotor & Schrittmotorsteuerung Kit 1-OK2D42BH-24HS40 4,25Nm 1 Axis CNC Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€134,80
Nema 24 Closed Loop Schrittmotor & Schrittmotorsteuerung Kit 1-OK2D42BH-24HS40 4,25Nm 1 Axis CNC Kit
Dieses CNC-Kit enthält:
- 1 x Closed Loop-Schrittmotortreiber OK2D42BH 0~5,6 A 18~70 VDC für Nema 17, Nema 23, Nema 24 Schrittmotor
- 1 x Nema 24 Closed Loop Schrittmotor, 4,25 Nm/601,97 oz.in Encoder, 1000 CPR
- 1 x 1,7 m (67 Zoll) langes Encoder-Verlängerungskabel für Closed-Loop-Schrittmotortreiber
- 1 x RV-4 AWG20 1,7 m langes Motorverlängerungskabel mit GX16-Luftfahrtstecker für Nema 23- und 24-Schrittmotoren mit geschlossenem Regelkreis (nur für Motoren mit Luftfahrtsteckermodell)
Motorspezifikation
- Herstellerteilenummer: 24HS40-5804D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Bauform: 60 x 60mm
- Haltemoment: 4,25 N.m
- Nennstrom/Phase: 5,8 A
- Wellendurchmesser: Φ8 mm
- Voller D-Schnitt Schaftlänge: 25 mm
- Phasenwiderstand: 0,82 ohm
- Induktivität: 2,7 mH ± 20%(1KHz)
- Anzahl der Leitungen: 4
- Leitungslänge: 300 mm
- Betriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: Φ8mm
- Ausgangsfrequenz: ≤1MHz
- Drehzahl: ≤5000U/min
- Schutzart: IP20
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Weiß
|
Grün
|
Blau
|
Schwarz
|
Treiberspezifikation
-
- Modell:OK2D42BH
- Ausgangsspitzenstrom: 0~5.6A
- Eingangsspannung: +18~70VDC (Typisch 36VDC)
- Logiksignalstrom: 7~16mA (Typisch 10mA)
- Impulseingangsfrequenz: 0~200kHz
- Mikroschritt (Schritte/Umdrehung):200~51200ppr
- Encoderstrom:50mA
- Isolationswiderstand: 500MΩ
- Gewicht:580g
| CNC-Kit-Spezifikation | |
|---|---|
| Anzahl der Achsen | Einzelachse |
| Open-loop/Closed-loop | Closed-loop |
| Motorspezifikation | |
| Haltemoment (Ncm) | 425 |
| Haltemoment (oz.in) | 601,97 |
| Induktivität (mH) | 2,7 |
| Leitungslänge (mm) | 300 |
| Motor NEMA Größe | Nema 24 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,82 |
| Nennstrom (A) | 5,8 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 25 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Schutzart | IP20 |
| Ausgangsstrom (A) | 55 |
| Ausgangsfrequenz | ≤1 |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
| Laufgeschwindigkeit (U/min) | ≤5000 |
