Nema 24 Closed Loop Schrittmotor Kit 1-OK2D42BH-24HS33 3,5Nm 1 Achse CNC Steuerung Kit

Nema 24 Closed Loop Schrittmotor Kit 1-OK2D42BH-24HS33 3,5Nm 1 Achse CNC Steuerung Kit

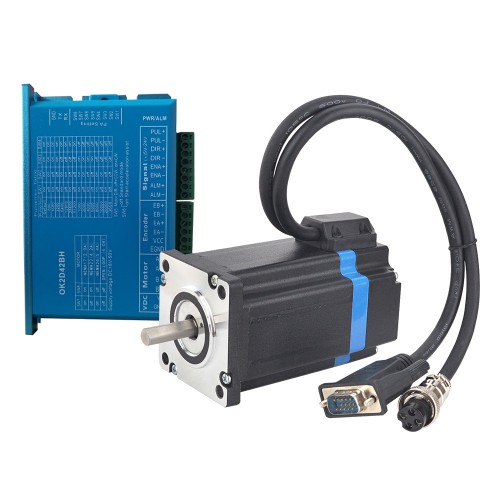

Dieses CNC-Kit enthält:

• 1 x Closed Loop-Schrittmotortreiber OK2D42BH 0~5,6 A 18~70 VDC für Nema 17, Nema 23, Nema 24 Schrittmotor
• 1 x Nema 24 Closed Loop Schrittmotor, 3,5 Nm/495,74 oz.in Encoder, 1000 CPR
• 1 x 1,7 m langes Encoder-Verlängerungskabel für Closed Loop-Schrittmotortreiber
• 1 x RV-4 AWG20 1,7 m langes Motorverlängerungskabel mit GX16-Flugzeugstecker für Nema 23- und 24-Schrittmotoren mit geschlossenem Regelkreis (nur für Motormodelle mit Flugzeugstecker)

Motorspezifikation

• Herstellerteilenummer: 24HS33-5804D-E1000
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel: 1,8 Grad
• Bauform: 60 x 60mm
• Haltemoment: 3,5 N.m
• Nennstrom/Phase: 5,8 A
• Wellendurchmesser: Φ8 mm
• Voller D-Schnitt Schaftlänge: 25 mm
• Phasenwiderstand: 0.62 ohm
• Induktivität: 2 mH ± 20%(1KHz)
• Anzahl der Leitungen: 4
• Leitungslänge: 300 mm
• Betriebsspannung: 5V
• Ausgangsstrom: 55mA
• Auflösung: 1000ppr
• Ausgangssignal: 2 Kanäle
• Bohrungsdurchmesser: Φ8mm
• Ausgangsfrequenz: ≤1MHz
• Drehzahl: ≤5000U/min
• Schutzart: IP20

Anschluss

Treiberspezifikation

• Modell:OK2D42BH
• Ausgangsspitzenstrom: 0~5.6A
• Eingangsspannung: +18~70VDC (Typisch 36VDC)
• Logiksignalstrom: 7~16mA (Typisch 10mA)
• Impulseingangsfrequenz: 0~200kHz
• Mikroschritt (Schritte/Umdrehung):200~51200ppr
• Encoderstrom:50mA
• Isolationswiderstand: 500MΩ
• Gewicht:580g
