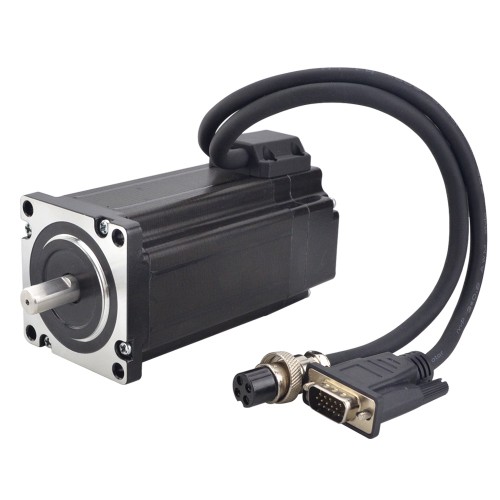

Nema 24 Closed Loop Schrittmotor 24HE40-5004D-E1000 4,0Nm Encoder 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€45,81
Nema 24 Closed Loop Schrittmotor 24HE40-5004D-E1000 4,0Nm Encoder 1000CPR
Dieser Closed-Loop-Schrittmotor der Größe Nema 24 (Modell 24HE40-5004D-E1000) hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 4,0 Nm. Er besitzt zwei Phasen mit einem Nennstrom von 5,0 A pro Phase und einem Phasenwiderstand von 0,6 Ohm. Die Bauform beträgt 60 x 60 mm bei einer Motorlänge von 100 mm. Der Wellendurchmesser liegt bei 10 mm, die Wellenlänge bei 21 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 24HE40-5004D-E1000
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,0 Nm
- Nennstrom/Phase: 5,0 A
- Phasenwiderstand: 0,6 ohms± 10%
- Induktivität: 2,6 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 60 x 60 mm
- Motorlänge: 100 mm
- Wellendurchmesser: Φ10 mm
- Länge der Welle: 21 mm
- Länge der Passfedernut: 15 mm
- Leitungslänge: 300 mm
- Gewicht: 1,62 kg
Encoder Spezifikation
- Betriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Kanäle
- Ausgangsfrequenz: ≤1MHz
- Drehzahl: ≤5000U/min
- Schutzart: IP20
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 400 |
| Haltemoment (oz.in) | 566,56 |
| Induktivität (mH) | 2,6 |
| Leitungslänge (mm) | 300 |
| Motor NEMA Größe | nema 24 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,6 |
| Nennstrom (A) | 5,0 |
| Wellendurchmesser (mm) | 10 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Ausgangsstrom (A) | 55 |
| Ausgangsfrequenz | ≤1MHz |
| Ausgangssignalkanäle | 2 |
| Nennspannung (V) | 5 |
| Auflösung (CPR) | 1000 |
