Nema 24 Closed Loop Schrittmotor Kit 1-OK2D57ECS-24HE40 4,0Nm mit Treiber und Kabel
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€120,58

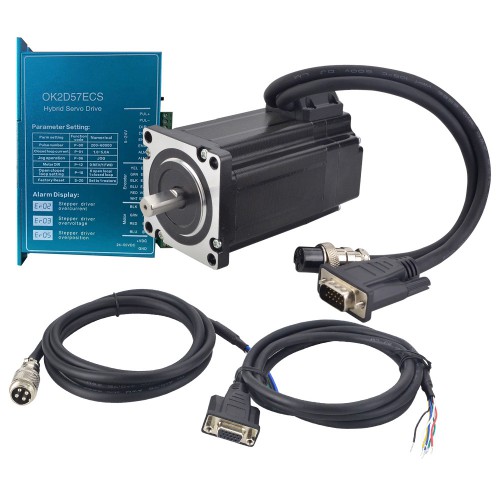

Nema 24 Closed Loop Schrittmotor Kit 1-OK2D57ECS-24HE40 4,0Nm mit Treiber und Kabel
Dieses CNC-Kit enthält:
- 1 x Closed Loop-Schrittmotortreiber 0~6,2 A 24~60 VDC OK2D57ECS für Nema 23, Nema 24 Schrittmotor
- 1 x E-Serie Nema 24 Closed Loop Schrittmotor 4,0 Nm Encoder 1000CPR
- 1 x 1,7 m langes Encoder-Verlängerungskabel für Closed Loop-Schrittmotortreiber
- 1 x RV-4 AWG20 1,7 m langes Motorverlängerungskabel mit GX16-Luftfahrtstecker
Motorspezifikation
- Herstellerteilenummer: 24HE40-5004D-E1000
- Anzahl der Phasen: 2
- Haltemoment: 4,0 Nm
- Nennstrom/Phase: 5,0 A
- Phasenwiderstand: 0,6 ohms± 10%
- Induktivität: 2,6 mH ± 20%(1KHz)
- Bauform: 60 x 60 mm
- Motorlänge: 100 mm
- Wellendurchmesser: Φ10 mm
- Länge der Welle: 21 mm
- Länge der Passfedernut: 15 mm
- Leitungslänge: 300 mm
Encoder Spezifikation
- Betriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Kanäle
- Ausgangsfrequenz: ≤1MHz
- Drehzahl: ≤5000U/min
- Schutzart: IP20
Treiberspezifikation
- Modell:OK2D57ECS
- Ausgangsspitzenstrom: 1~6.0A
- Eingangsspannung: +24~48VDC (Typisch 36VDC)
- Logiksignalstrom: 7~20mA (Typisch 10mA)
- Impulseingangsfrequenz: 0~200kHz
- Logikstrom des digitalen Ausgangsports:100mA
- Spannungswiderstand des digitalen Ausgangsports:24V
- Leistung:150W
- Isolationswiderstand: 500MΩ
- Gewicht:300g;
Anschluss
|
PIN
|
1
|
2
|
3
|
4
|
|
Farbe
|
Weiß
|
Grün
|
Blau
|
Schwarz
|
|
Motor
|
A+
|
A-
|
B+
|
B-
|
|
PIN
|
2
|
3
|
1
|
13
|
11
|
12
|
|
Farbe
|
Rot
|
Weiß
|
Schwarz
|
Blau
|
Gelb
|
Grün
|
|
Encoder
|
VCC
|
EGND
|
EA+
|
EA-
|
EB+
|
EB-
|
| CNC-Kit-Spezifikation | |
|---|---|
| Anzahl der Achsen | Einzelachse |
| Open-loop/Closed-loop | Closed-loop |
| Motorspezifikation | |
| Haltemoment (Ncm) | 400 |
| Haltemoment (oz.in) | 566,56 |
| Induktivität (mH) | 2,6 |
| Leitungslänge (mm) | 300 |
| Motor NEMA Größe | nema 24 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,6 |
| Nennstrom (A) | 5,0 |
| Wellendurchmesser (mm) | 10 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Ausgangsstrom (A) | 55 |
| Ausgangsfrequenz | ≤1MHz |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
| Laufgeschwindigkeit (U/min) | ≤5000 |
