Nema 34 Closed Loop Schrittmotor Kit 1-CL86-P45 TP Series 4,5Nm mit Treiber und Kabel
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Treiber-Benutzerhandbuch:
Software:
Nema 34 Closed Loop Schrittmotor Kit 1-CL86-P45 TP Series 4,5Nm mit Treiber und Kabel

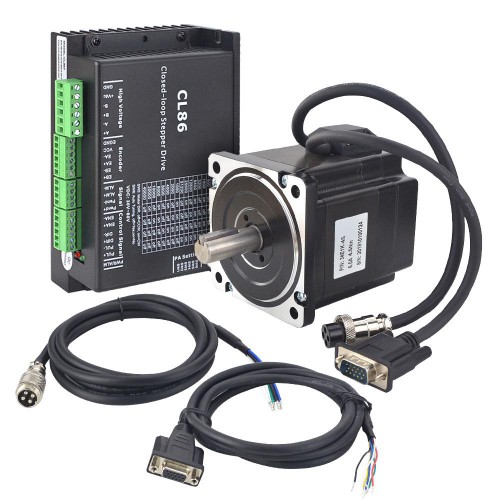

Dieses CNC-Kit enthält:
1 x P-Serie Nema 34 Closed Loop Schrittmotor 4,5Nm mit Encoder 1000CPR
1 x Closed Loop-Schrittmotortreiber 0~8,2 A 24~80 VDC für Nema 34-Schrittmotor
1 x 1,7 m langes Encoder-Verlängerungskabel für Closed Loop-Schrittmotortreiber
1 x AWG18 1,7 m langes Motorverlängerungskabel mit GX16-Luftfahrtstecker
Motorspezifikation
Herstellerteilenummer: 34E1K-45
Anzahl der Phasen: 2
Haltemoment: 4,5 Nm
Nennstrom/Phase: 6,0 A
Phasenwiderstand: 0,34 ohms
Induktivität: 2,4 mH ± 20%(1KHz)
Bauform: 86 x 86 mm
Motorlänge: 74 mm
Wellendurchmesser: Φ14 mm
Länge der Welle: 37 mm
Länge der Passfedernut: 25 mm
Anzahl der Leitungen: 4
Leitungslänge: 270 mm
Encoder Spezifikation
Ausgangsschaltung: Differenzial
Ausgangssignalkanäle: 2 Kanäle
Min. Versorgungsspannung: 5V
Max. Versorgungsspannung: 5V
Ausgangsspannung hoch: ＜4V
Ausgangsspannung niedrig: ＜1V
Encoder Spezifikation
Ausgangsschaltung: Differenzial
Ausgangssignalkanäle: 2 Kanäle
Min. Versorgungsspannung: 5V
Max. Versorgungsspannung: 5V
Ausgangsspannung hoch: ＜4V
Ausgangsspannung niedrig: ＜1V
Treiberspezifikation
Ausgangsspitzenstrom: 0~8.2A
Eingangsspannung: +24~80VDC (Typisch 48VDC)
Logiksignalstrom: 7~16mA (Typisch 10mA)
Impulseingangsfrequenz: 0~200kHz
Schnelle Reaktionszeiten – verzögerungsfreier Betrieb mit minimaler Einschwingzeit
Hohes Anlaufdrehmoment und starke Steifigkeit bei niedrigen Drehzahlen sowie im Stillstand
Servo-ähnliche Performance bei deutlich geringeren Kosten
Motor- und Encoder-Anschluss
| PIN | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| PIN | 2 | 3 | 1 | 13 | 11 | 12 |
| Encoder | VCC | EGND | EA+ | EA- | EB+ | EB- |
Motor-Verlängerungskabel-Anschluss
| PIN | 1 | 2 | 3 | 4 |
| Farbe | Weiß | Grün | Blau | Schwarz |
Oder
| PIN | 1 | 2 | 3 | 4 |
| Farbe | Schwarz | Grün | Rot | Blau |
Encoder-Verlängerungskabel-Anschluss
| PIN | 2 | 3 | 1 | 13 | 11 | 12 |
| Farbe | Rot | Weiß | Schwarz | Blau | Gelb | Grün |
Bitte beachten Sie: Der dicke schwarze Draht kann zur Abschirmung verwendet werden, ist aber nicht erforderlich, Sie können ihn also unverbunden lassen.
Ressourcen
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,38 |
| Produktserie | TP Serie |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | Nema 34 (86 x 86) |
| Produkttyp | Closed Loop Kit |
-
